- содержащего химические соединения, способствующие коррозии металлов, агрессивные по отношению
к цинку, пластмассе, резине, содержащего пары кислот, спиртов, органических растворителей, лаков и
других вредных примесей (например, на машиностроительных и химических производствах).
Устройство предназначено только для эксплуатации в закрытых помещениях при температуре воздуха от
-20 до +40°C и относительной влажности не выше 70%.
Устройства запрещается использовать в потенциально взрывоопасной среде.
Эксплуатация устройства разрешается только в закрытых помещениях.
Следует обратить внимание на допустимую минимальную и максимальную температуру окружающей
среды.
Допустимая минимальная температура приточного воздуха -20°C.
Допустимая максимальная относительная влажность приточного воздуха 90%.
Описание
Обозначение
Элемент Применение
Рекомендуемые
принадлежности
(поставляются отдельно)
ASиктешер*актешеряанробазохудзовП1
П2 сеть воздуховодов* воздуховоды DFA, ISODFA
RENURGмодовирпсrRDынапалкеыншудзов*акнолсазП3
П4 *
П5
приточный фильтр
*
фильтр-боксы FBRr, фильтрующие вставки FRr
П6
нагреватель
охладитель
*
нагреватели WHR
охладители WHR-W, WHR-R
гибкие вставки FKr
гибкие вставки FKr
П7
гибкая вставка
приточный вентилятор
+
П8
*
П9 шумоглушитель
*
шумоглушители SRr, SRSr
П10
воздухораспределительные
устройства
* решетки 1WA, 2WA, 4CA, диффузоры DVS-P, DVK-S
СУ система управления
*
регуляторы скорости SRE, SRE-E, SRE-D,
частотные преоб-разователи VLT
регуляторы скорости SRE, SRE-E, SRE-D,
частотные преоб-разователи VLT
В1 вытяжные решетки * решетки 1WA, 2WA, 4СА, диффузоры DVS, DVK-S
В2 сеть воздуховодов *воздуховоды DFA, ISODFA
В3
шумоглушитель
*
шумоглушители SRr, SRSrВ4
гибкая вставка
*
В5
вытяжной фильтр
*
фильтр-боксы FBRr, фильтрующие вставки FRr
В6 вытяжной вентилятор
+
В7 заслонка выбрасываемого воздуха* воздушные клапаны DRr с приводом GRUNER
В8 решетка выбрасываемого воздуха* решетки SA, PG, PGC, WSK, GA
СУ система управления
*
Применение:
+ — входит в состав поставляемого устройства,
- — не используется в поставляемом устройстве,
* — используется как принадлежность.
Конфигурация системы вентиляции и использование отдельных элементов определяются проектной до-
кументацией.
Корпус вентиляторов изготовлен из оцинкованной стали.
Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками, асинхронным
двигателем с внешним ротором, клеммной коробкой. Рабочее колесо установлено методом напрессовки
непо-средственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически
сба-лансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания.
Двигатели имеют термозащиту с автоматическим перезапуском и выведенными контактами, требующими
под-ключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости
SRE-E-T и SRE-D-T дополнительное защитное термореле не нужно.
Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования
пятиступенчатых трансформаторов SRE-E-T, SRE-D-T или однофазных плавных регуляторов скорости SRE-2,5.
При использовании частотных преобразователей для нормальной работы вентиляторов в течение всего срока
службы следует обеспечить синусоидальное выходное напряжение (фаза на фазу, фаза на защитный про-вод):
между преобразователем и двигателем должны устанавливаться действующие на все полюса сину-соидальные
фильтры. Фильтры du/dt (сглаживающие фильтры) нельзя использовать вместо синусои-дальных!

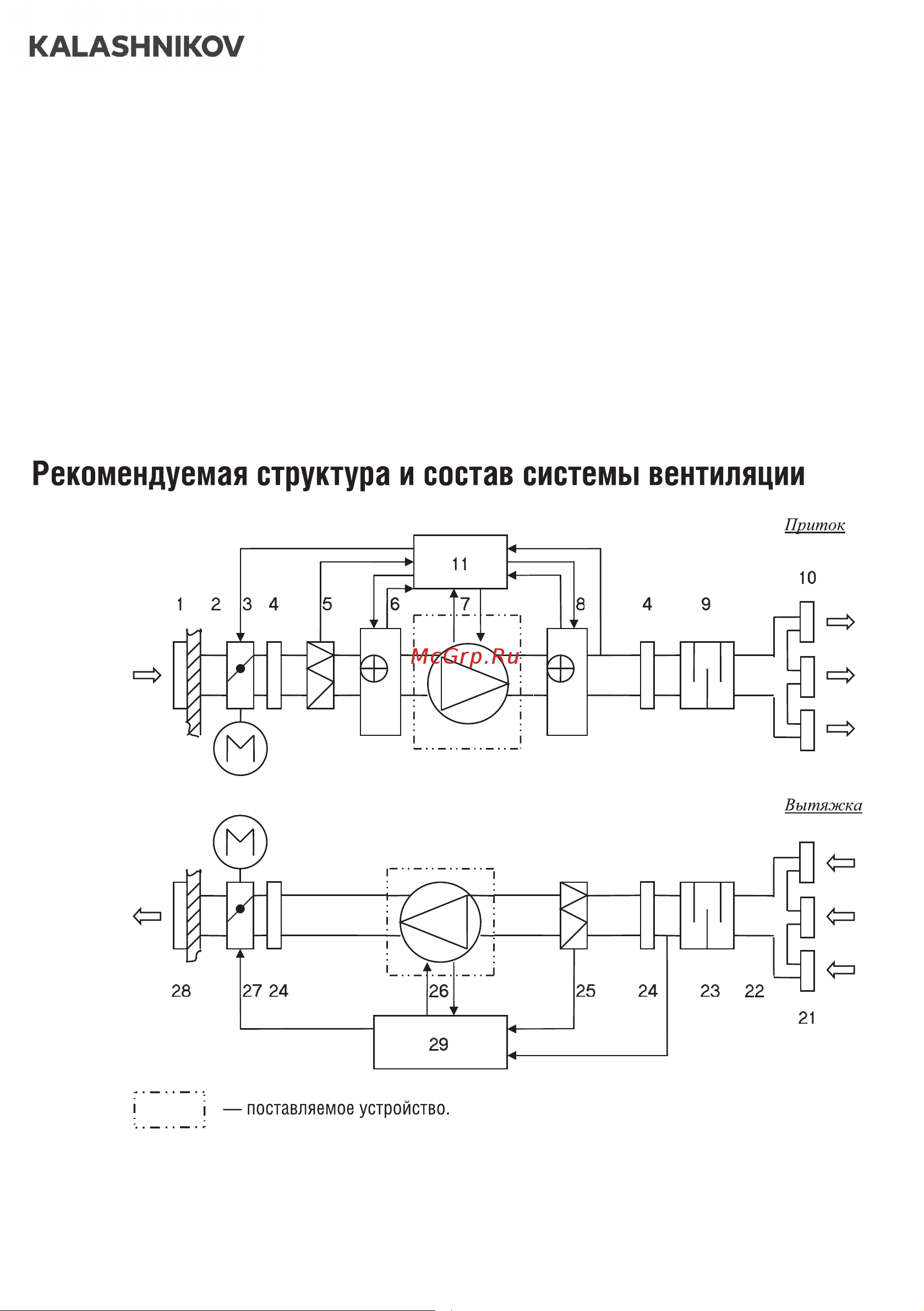

Рекомендуемая структура и состав
системы вентиляции
5
4
