Для подключения необходимо снять крышку с блока управления.

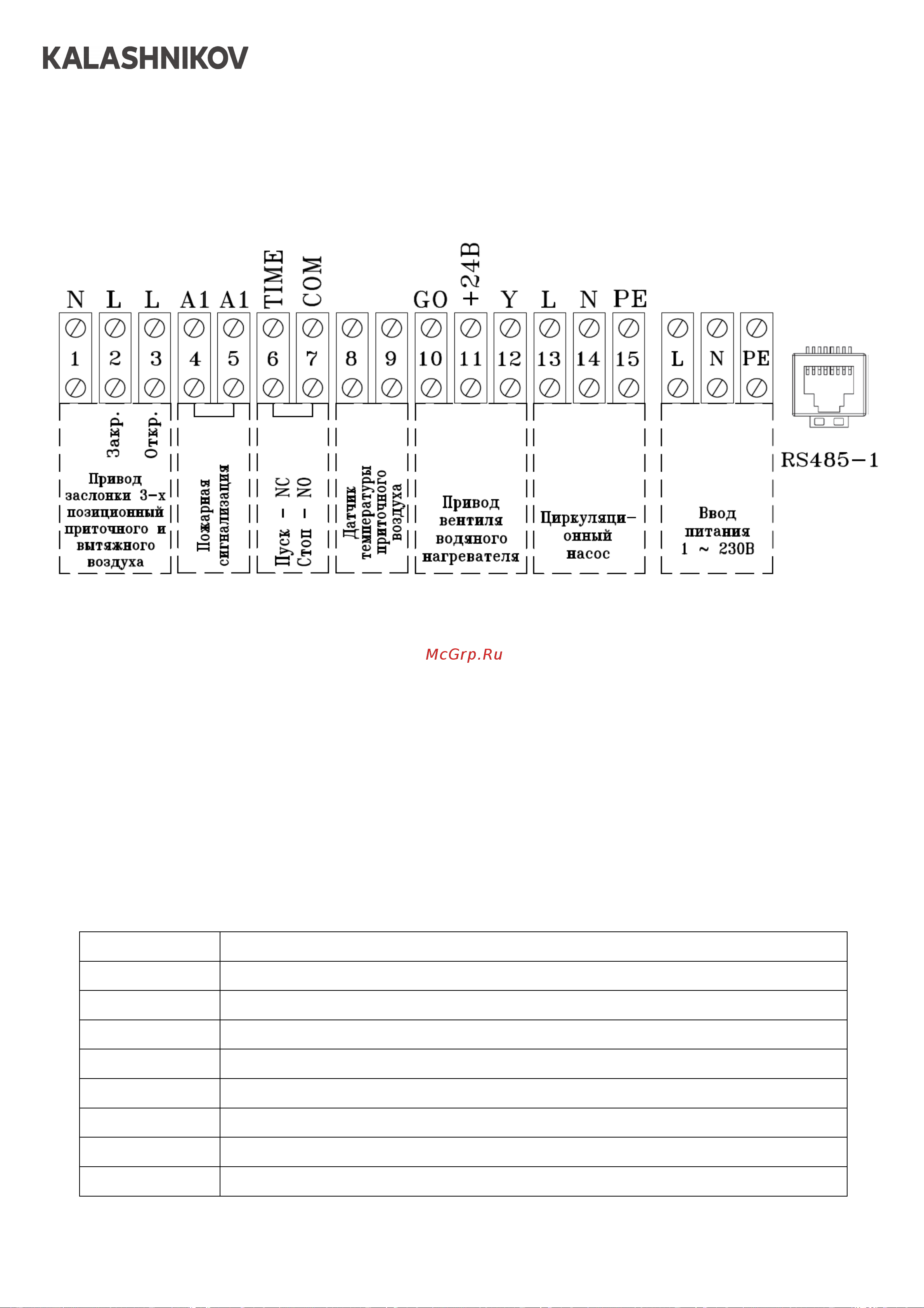

Подключить электропитание и дополнительные устройства к клеммной

колодке установки в соответствии со схемой.

Подключить пульт управления соединительным кабелем в

соответствующее гнездо блока управления (RS 485-1). Кабель

входящий в состав комплекта к пульту не экранирован.

Нормально разомкнутые контакты датчиков давления фильтров

подключать параллельно к контактам (А3-А3) на плате управления.

Светодиодная индикация на плате управления

Светодиод Описание

LED6 открытие заслонки байпаса

LED7 закрытие заслонки байпаса

LED8 максимальная скорость вращения моторов вентиляторов

LED9 средняя скорость вращения моторов вентиляторов

LED10 минимальная скорость вращения моторов вентиляторов

LED11 уменьшение скорости вентилятора приточного воздуха

LED12 предварительный нагрев в режиме защиты замерзания

LED13 нагрев приточного воздуха
