Клапан электромагнитный. Серия BCX, BOX
Данное руководство по монтажу и эксплуа-
тации содержит принципиальные указания,
которые необходимо выполнять при монтаже,
эксплуатации и техническом обслуживании.
Для предотвращения несчастных случаев
иисключения поломок, необходимо внима-
тельно ознакомиться с данным руководством
перед началом эксплуатации изделия.
Назначение
Электромагнитные клапаны устанавливаются
на трубопроводах и в зависимости отиспол-
нения (нормально закрытые или нормально
открытые) открывают или перекрывают
поток рабочей среды при поступлении на
катушку (соленоид) клапана управляющего
напряжения.
Комплект поставки
Клапан электромагнитный 1 шт.
Руководство по монтажу
иэксплуатации
1 шт.
Упаковка 1 шт.
Технические характеристики
Рабочая среда
вода или другие
жидкости, не
агрессивные
кматериалам клапана,
сжатый воздух
Вязкость рабочей среды не более 20 мм²/с
Диапазон температур
рабочей среды
0…+120 ºС
Рабочее давление 0,5…16 бар
Параметры электросети ~220 ± 10 % В, 50 Гц
Степень защиты IP65
Расшифровка обозначения модели клапана
ВСХ — нормально закрытый, ВОХ — нор-
мально открытый;
15, 20, 25, 32 — ДУ (диаметр условного про-
хода) в мм;
½", ¾", 1", 1¼", 1½" — диаметр резьбовых при-
соединительных отверстий в дюймах.
Устройство и принцип работы

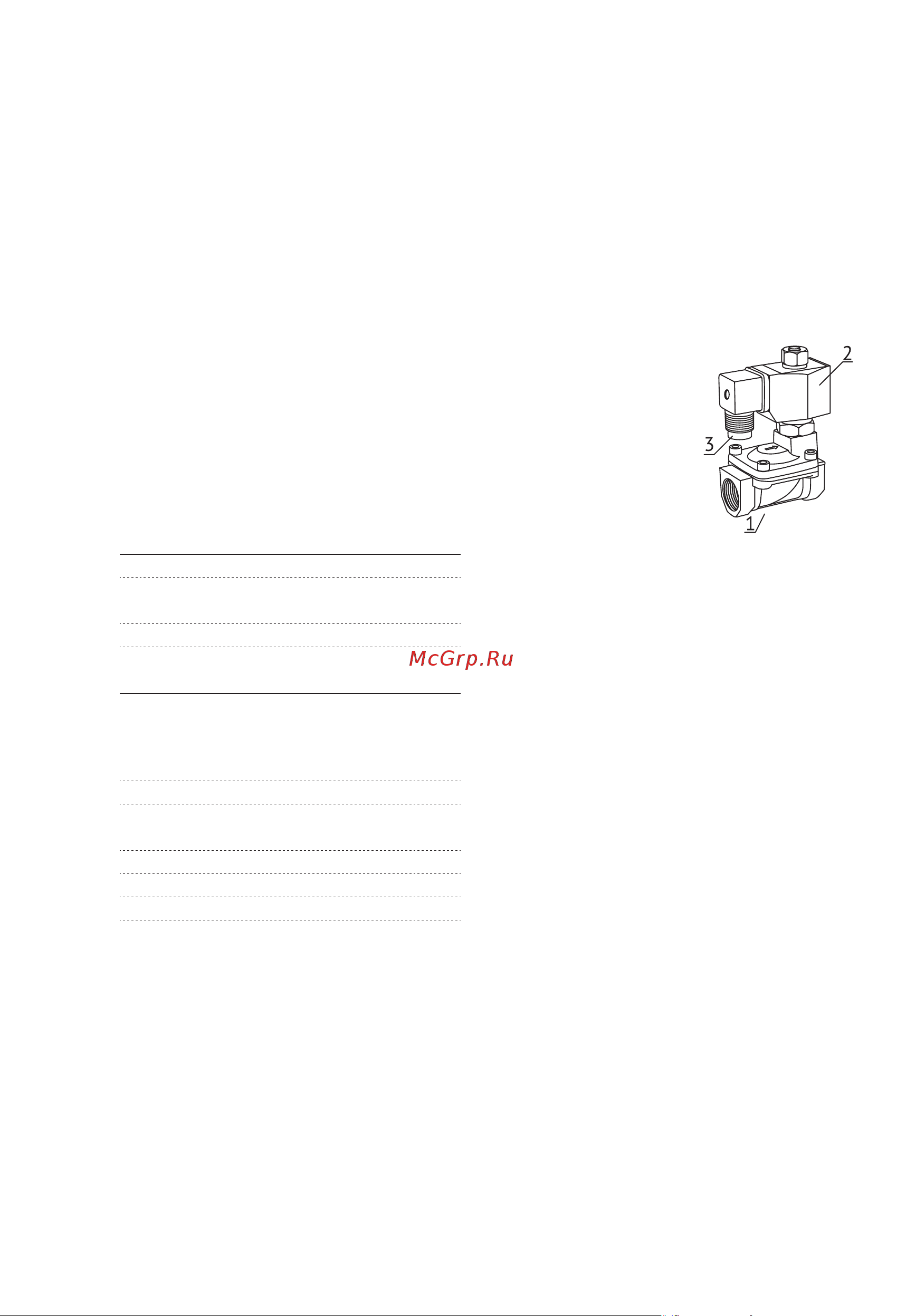

Электромагнитный клапан состоит из латун-
ного корпуса (1) и соленоида с сердечником
(2), которые располагаются внутри пластико-
вого корпуса. Сердечник свободно движется
в герметично закрытой трубке внутри
соленоида. Внутри корпуса установлена мем-
брана, которая открывает или перекрывает
поток рабочей среды. Клапан открывается
или закрывается движением магнитного
сердечника, который втя-
гивается в соленоид или
выталкивается из него,
когда на него подается
электропитание. Для под-
ключения кэлектросети
на корпусе расположен
кабельный ввод (3).
Меры безопасности
1. Запрещается эксплуатация клапана без
заземления.
2. Не допускается разборка клапана при
наличии давления в системе.
3. Не допускается попадание воды на клемм-
ную коробку катушки.
4. Нормальная температура поверхности
катушки при непрерывной работе может
достигать 70ºС. Для предотвращения полу-
чения ожогов, не допускается прикасаться
к катушке во время работы клапана.
5. Любые работы по монтажу и обслужива-
нию клапана следует проводить только при
отключенном электропитании.
6. Запрещено использование клапана
вовзрывоопасной среде.
Монтаж и ввод в эксплуатацию
Перед началом монтажа клапана необходимо
прочистить трубопровод, так как попадание
в клапан инородных частиц может приве-
сти к выходу его из строя. Перед входным
отверстием клапана необходимо установить
грязевой фильтр с размером фильтрующей
ячейки не более 0,5 мм.
При установке клапана на трубопровод,
клеммная коробка катушки должна быть
направлена вверх.
