КЛАПАНЫ ОБРАТНЫЕ
КО-К, КО-Г
ПАСПОРТ
НАЗНАЧЕНИЕ
Клапаны обратные КО предназначены для предотвращения обратного потока газа в резиновые рукава при газопламенной
обработке металлов.
Клапан обратный может, присоединяется:
- к выходному штуцеру баллонного редуктора;
- в разрыв газового рукава;
- к входу резака (горелки);
Клапаны обратные выпускаются для использования с различными рабочими средами:
- кислород – КО-К;
- горючий газ (ацетилен, пропан-бутан, метан) – КО-Г.
Клапаны обратные для каждого рода газа выпускаются в разных модификациях, отличающихся друг от друга способом
присоединения к нему резинового рукава и места установки.
Пример условного обозначения клапан обратного КО-Г-10, где
КО – клапан обратный,
Г – газ – горючий газ (ацетилен, пропан-бутан, метан).
10 – место установки и присоединительные размеры:
1 – присоединение к редуктору;
0 – ниппель универсальный 6,3/9,0 мм.
Клапаны предохранительные в соответствии с требованиями ГОСТ Р 50402. Клапаны обратные выпускаются в климатическом
исполнении УХЛ2 для типа атмосферы II по ГОСТ 15150–69.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение Место установки
Присоединительные размеры, мм
Рабочая
среда
Пропускная
способность
G, м3/час
Рабочее давление
Pmax, МПа
входной D1 выходной D2
КО-К-10 Выход редуктора М161,5 6,3 и 9 мм
Кислород
40 1,25КО-К-20 Вход резака (горелки) М161,5 6,3 и 9 мм
КО-К-30 В разрыв рукава 6,3 и 9 мм 6,3 и 9 мм
КО-Г-10 Выход редуктора М161,5LH 6,3 и 9 мм
Горючий газ
(ацетилен,
пропан, бутан)
5 0,3КО-Г-20 Вход резака (горелки) М161,5LH 6,3 и 9 мм
КО-Г-30 В разрыв рукава 6,3 и 9 мм 6,3 и 9 мм
Габаритные размеры, мм, не более - 19x 107
Масса, кг, не более - 0,060 (10 и 20 серия), 0,067(30 серия)
КОМПЛЕКТНОСТЬ
Клапан обратный в собранном виде 1
Паспорт (допускается один паспорт на 10 изделий) 1
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Газ из линии подается под рабочим давлением в КО и,
преодолевая сопротивление пружины 5, открывает клапан 2 и
поступает к изделию-потребителю (резаку, горелке).
При возникновении перед КО обратного тока газа с
давлением, равным или превышающим входное давление
газа обеспечивается перекрытие тока газа в обратном
направлении.

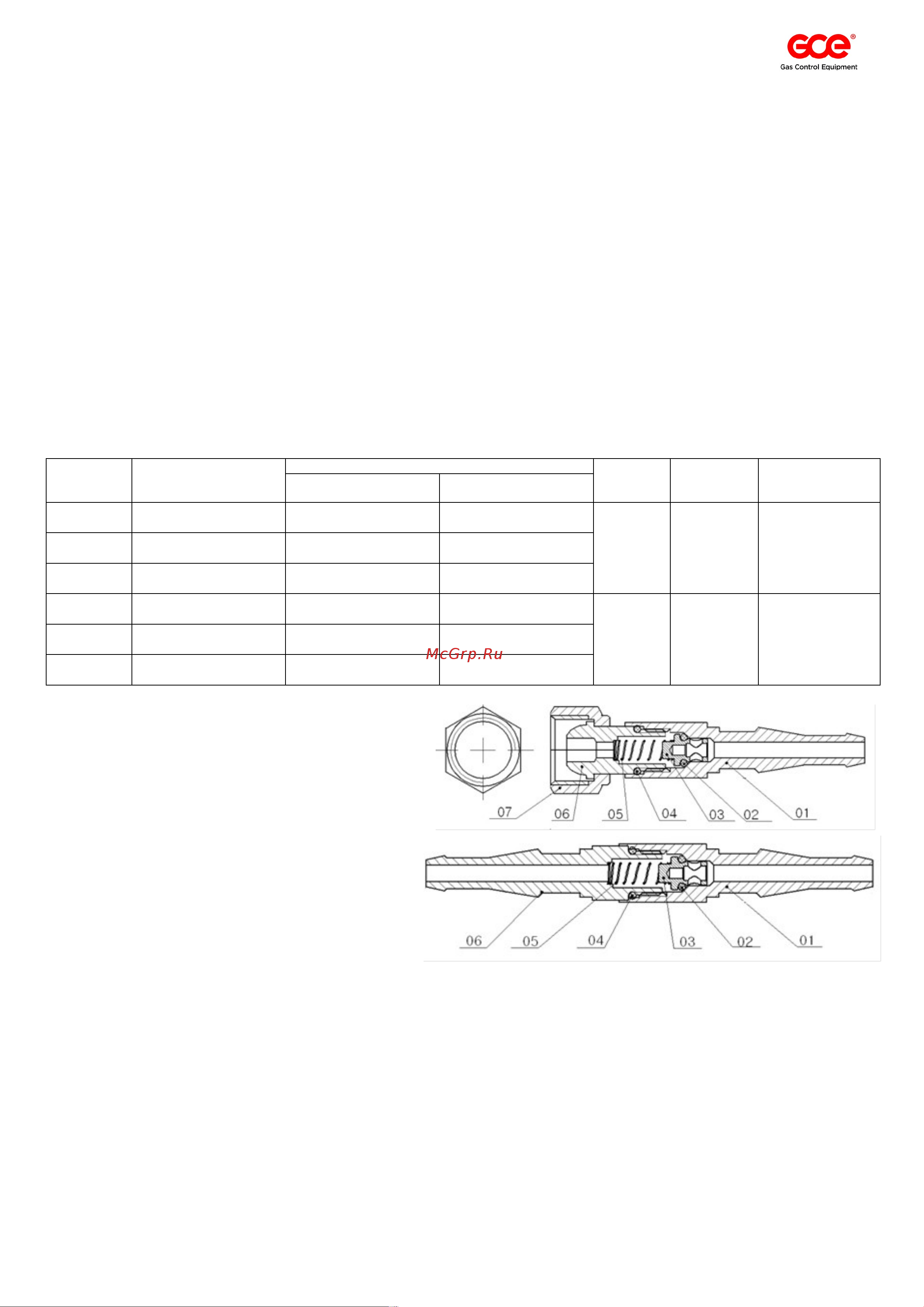

1. Корпус с ниппелем 6,3/9,0 мм; 2. Уплотнитель; 3.
Клапан; 4. Уплотнитель; 5. Пружина; 6. Втулка с ниппелем
6,3/9,0 мм (для 30 серии)/ под гайку (для 10,20 серии);7.
накидная гайка 19 (М16х1,5) для 10,20 серии)
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
При эксплуатации клапана необходимо соблюдать «Правила техники безопасности и гигиены труда при производстве ацетилена и
газопламенной обработке металлов», требования ГОСТ 12.2.008–75 «Оборудование и аппаратура для газопламенной обработки
металлов и термического напыления покрытий. Требования безопасности» и «Правила безопасности для объектов, использующих
сжиженные углеводородные газы» ПБ 12-609-03, утверждённые Госгортехнадзором России.
После срабатывания обратного клапана (закрытия) необходимо проверить подвижность и работоспособность клапана 2.
Запрещается работать с неисправным обратным клапаном.
Присоединительные элементы обратного клапана, вентиля баллона и изделия-потребителя (резака, горелки) должны быть
чистыми и не иметь никаких повреждений, следов масел и жиров.
Необходимо следить за правильностью подключения обратного клапана. Направление стрелки на этикетке корпуса должно
совпадать с направлением течения газа в линии.
ПРАВИЛА ЭКСПЛУАТАЦИИ
Перед присоединением обратного клапана необходимо убедиться в исправности присоединительных элементов, отсутствии на
них следов загрязнений, масел и жиров.
