Клапаны огнепреградительные предназна-
чены для защиты от противотока газов, а
также для защиты от разрывов резинотка-
невых рукавов и их возгорания при обратных
ударах пламени.
Основное преимущество клапанов – задерж-
ка противотока газа при давлении от 0,03
кгс/см
2
и более.
Клапан устанавливается к соответствующе-
му штуцеру на резак, горелку или редуктор и
в разрыв рукава.
Виды клапанов по применяемому газу:
Клапан газовый огнепреградительный (КОГ):
• КОГ (на резак, М16х1,5LH)
• КОГ (на редуктор, М16х1,5LH)
• КОГ-Р (в разрыв рукава)
Клапан кислородный огнепреградительный
(КОК):
• КОК (на резак, М16х1,5)
• КОК (на редуктор, М16х1,5)
• КОК-Р (в разрыв рукава)
Виды клапанов по применяемому газу:
На резак и горелку. Устанавливается на со-
ответствующие штуцера резака или горелки:
• КОК (на резак, М16х1,5)
• КОГ (на резак, М16х1,5LH)
На редуктор. Устанавливается на выходной
штуцер соответствующего газового редук-
тора:
• КОК (на редуктор, М16х1,5)
• КОГ (на редуктор, М16х1,5LH)
В разрыв рукава:
• КОК-Р (в разрыв рукава)
• КОГ-Р (в разрыв рукава)
ВАЖНО! Направление истечения газа указано
стрелкой на наклейке на корпусе огнепрегра-
дительного клапана.
Основные параметры клапана соответству-
ют требованиям ГОСТ 12.2.008-75, ИСО 5175-
87. Вид климатического исполнения – УХЛ
по ГОСТ 15150-69 для работы в интервале
температур окружающей среды от -15°С до
+35°С.
НАЗНАЧЕНИЕ КОМПЛЕКТ ПОСТАВКИ
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Клапан огнепреградительный 1 шт.
Руководство по эксплуатации 1 шт.
Горючий газ подается во внутреннюю по-
лость клапана и его давление, преодолевая
усилие пружины и перемещает золотник с
уплотнением. Проходя через отверстия зо-
лотника и пламегаситель, газ поступает к ре-
заку или горелке.
При возникновении обратного удара взрыв-
ная волна проходит через пламегасящий
элемент и, действуя на торцевую поверх-
ность золотника, прижимает его к седлу шту-
цера. Подача газа мгновенно прекращается.

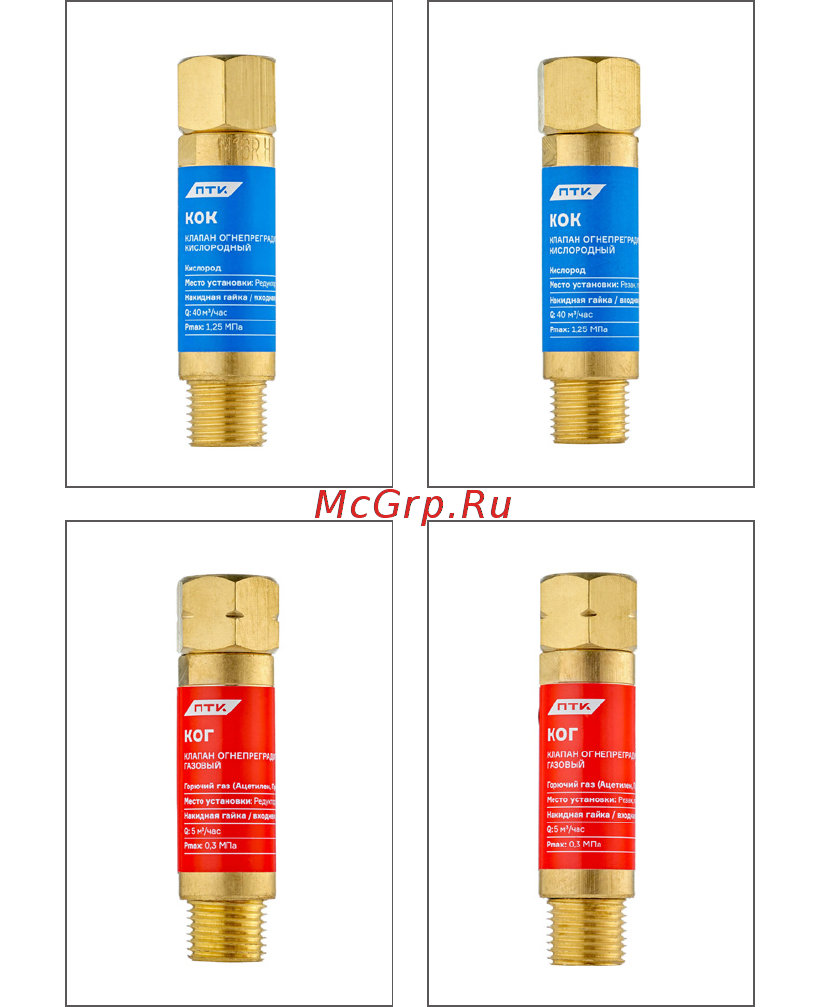

1. КОК (на резак, М16х1,5)
2. КОК (на редуктор, М16х1,5)
3. КОГ (на резак, М16х1,5LH)
4. КОГ (на редуктор, М16х1,5LH)
5. КОК-Р (в разрыв рукава)
6. КОГ-Р (в разрыв рукава)
1
3
2
4
