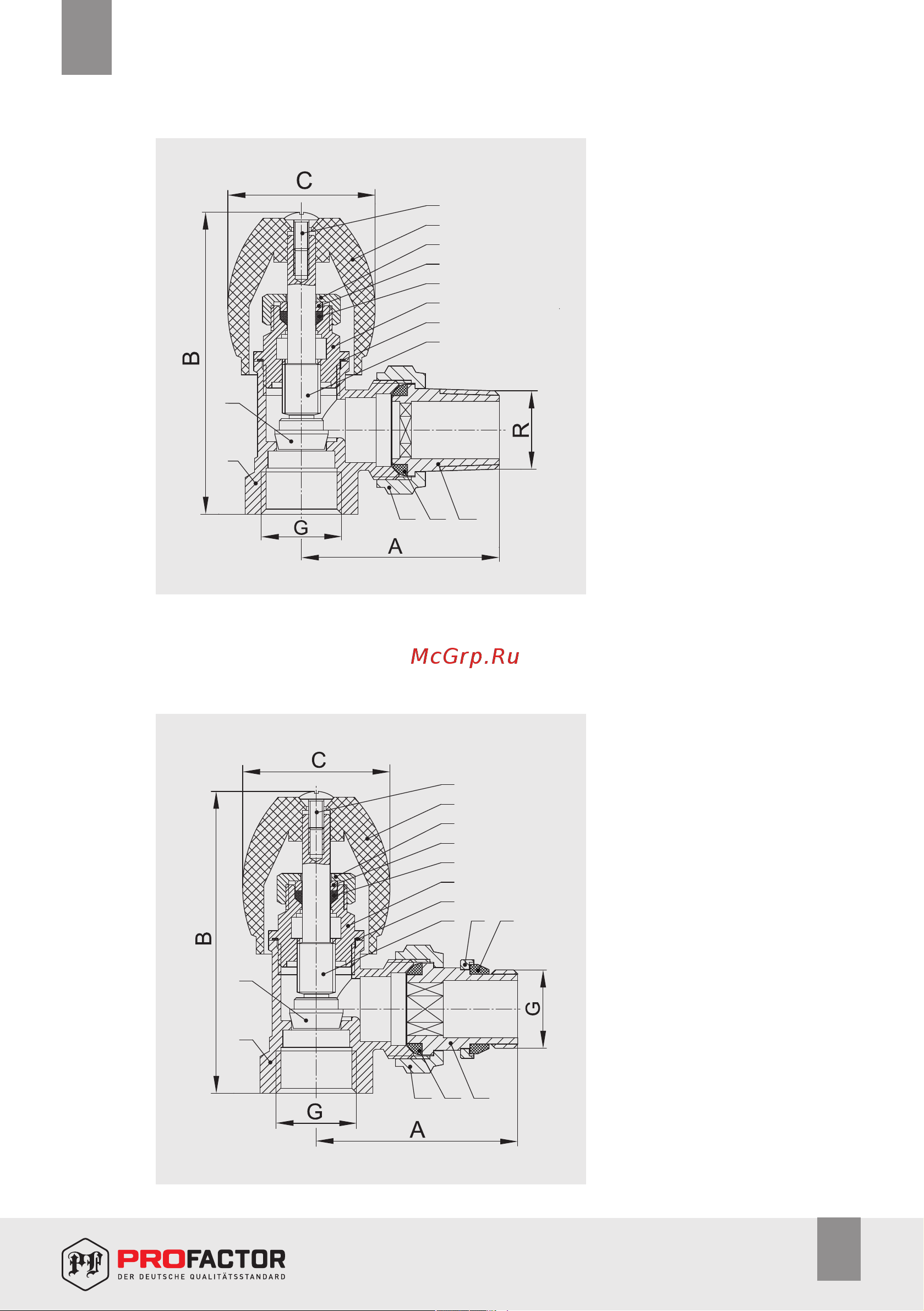

Клапан радиатора регулирующий, угловой, PF RVA 374, PF RVA 375:

Клапан радиатора регулирующий, угловой, с кольцевым уплотнением штуцера

PF RVA 374UR, PF RVA 375UR:

1 – корпус

2 – втулка

3 – шток

4 – запорный элемент

5 – кольцевой уплотнитель штока

6 – кольцо прижимное

7 – гайка прижимная

8 – прокладка корпуса

9 – рукоятка

10 – винт

11 – штуцер присоединительный

12 – накидная гайка

13 – уплотнительное кольцо

14 – кольцо упорное

15 – уплотнительное кольцо

1 – корпус

2 – втулка

3 – шток

4 – запорный элемент

5 – кольцевой уплотнитель штока

6 – кольцо прижимное

7 – гайка прижимная

8 – прокладка корпуса

9 – рукоятка

10 – винт

11 – штуцер присоединительный

12 – накидная гайка

13 – уплотнительное кольцо

1

3

8

2

5

6

7

9

10

12

13

11

4

1

3

8

2

5

6

7

9

10

12

13

11

4
