3
1. Сливной клапан разработан специ-
ально для монтажа на скважинный
адаптер (рисунок 2), но его также можно
установить в разрез напорной трубы ⌀32
мм через комбинированную муфту с вну-
тренней трубной резьбой 1” (рисунок 3).
2. Положение сливного клапана на
трубопроводе – штуцером верх.
3.
Место установки сливного клапана
должно быть ниже глубины промерзания,
но не глубже 10 метров от нижней точки
разбора воды. Штуцер клапана присое-
диняется к входному патрубку скважинно-
го адаптера по резьбе либо к напорной
трубе ⌀32 мм – через комбинированную
муфту.
4. В цанговое соединение нижней части
корпуса сливного клапана присоединить
напорную трубу ⌀32 мм с погружным
насосом.
5. Закрепить к проушине рычага шнур.
Свободный конец шнура вывести, напри-
мер, через корпус крышки скважины или
оголовка и привязать к заглушке с отвер-
стием так, чтобы он не был натянут.
Для слива воды необходимо:
- отключить насос от сети;
- открыть краны в доме, чтобы слить воду
из системы;
- извлечь шнур из под крышки скважи-
ны или оголовка, потянуть его на себя
и зафиксировать в таком положении
до полного слива системы;
- после полного слива системы вернуть
шнур в исходное положение.
4. МОНТАЖ

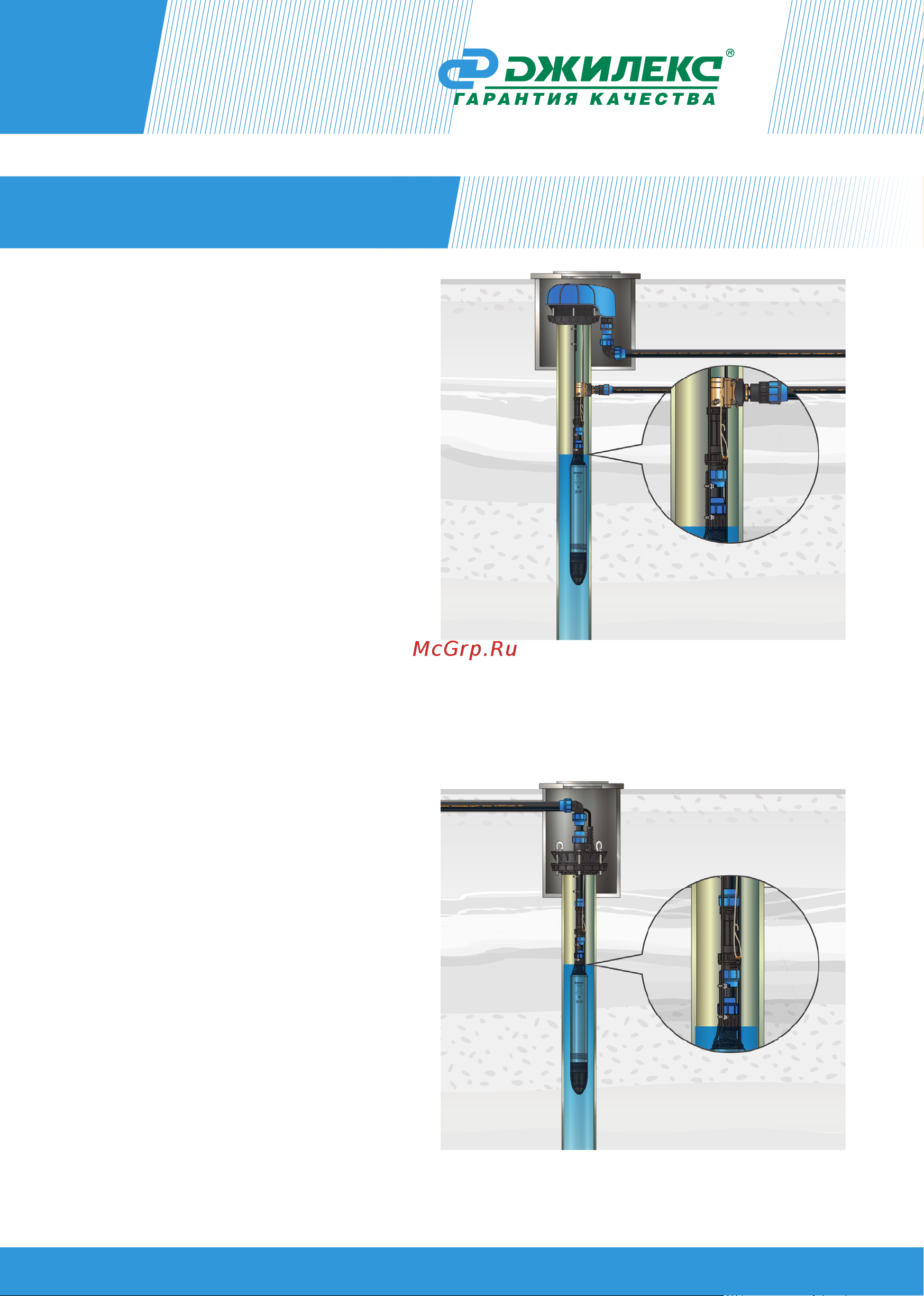

Рисунок 2
Рисунок 3
