ИНСТРУКЦИЯ ODA-А1187-А/ ODA-А1187К-А

Внимание!

Прочтите данную инструкцию. Обратите внимание на требования по безопасности.

Эксплуатация данного изделия должна производиться с осторожностью и строго по

назначению. Невыполнение этих требований может привести к поломке оборудования,

получению травм, а также отказу производителя от гарантийных обязательств.

Сохраните данную инструкцию для будущего использования.

1.Назначение изделия

Пневматический настольный клепальный станок ODA-А1187-А/ ODA-А1187К-А был

разработан специально для установки заклёпок накладок тормозных колодок и накладок

сцепления. Подходит для заклёпок с диаметром 4, 6, 8 мм. Контроль усилия на заклёпку

осуществляется при помощи манометра, рекомендованное усилие для заклёпок 4мм- 700 psi,

6мм- 1500 psi, 8мм- 2200 psi.

Внимание!

Соблюдайте рекомендуемые значения усилия и давления.

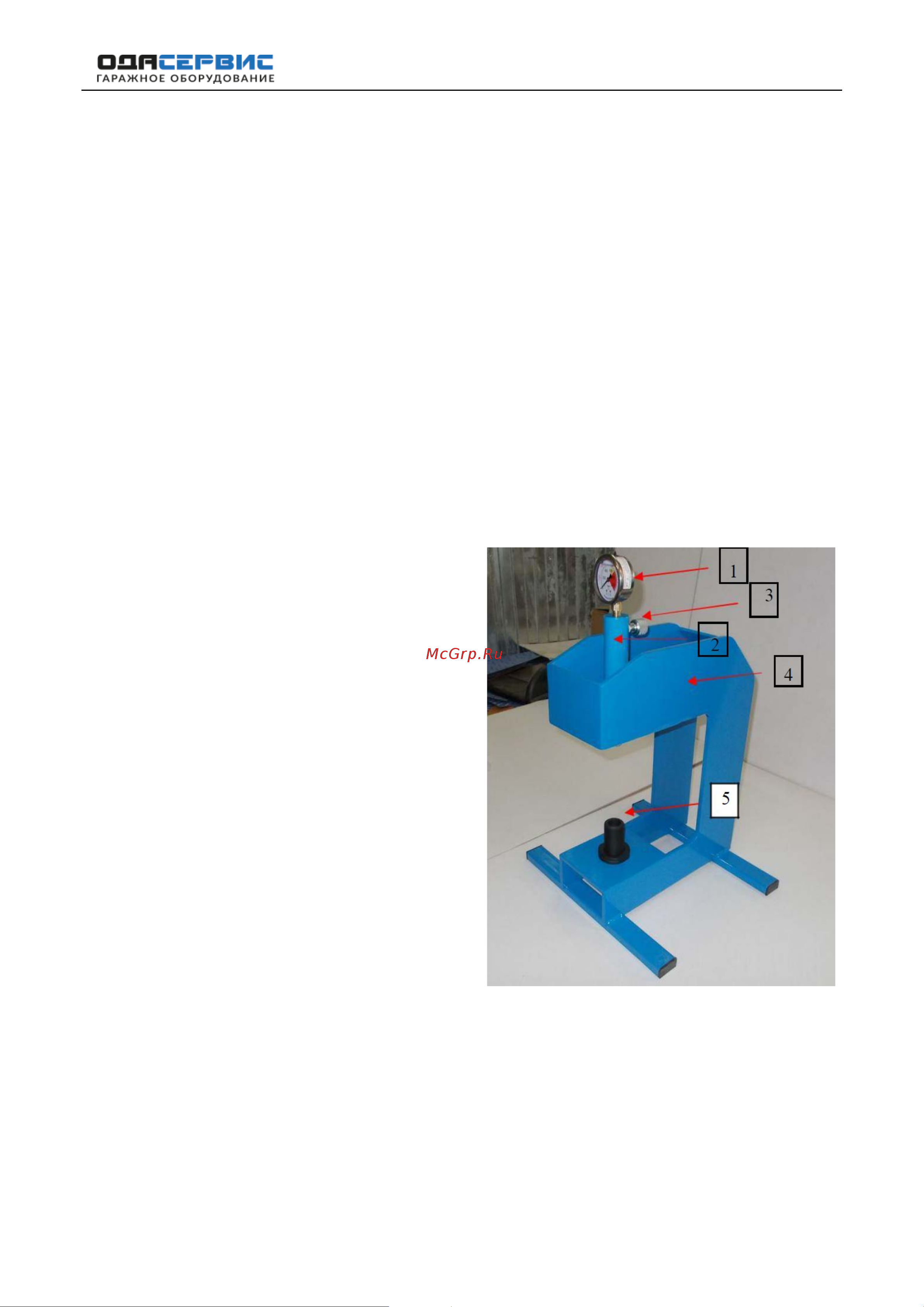

2.Основные узлы клепального станка

3.Комплектация

• Рама клепального станка.

• Гидравлический цилиндр с манометром и штуцером в сборе.

• Гидравлический насос с пневматическим приводом (ODA-А1187К-А).

• Рукав высокого давления для подключения насоса к клепальному станку (ODA-А1187К-

А).

1.Манометр

2.Гидравлический цилиндр

3.Штуцер для подключения

гидравлического насоса

4.Корпус

5. Опорная втулка для

технологической оснастки
