ИНСТРУКЦИЯ ODA-А1187-А/ ODA-А1187К-А

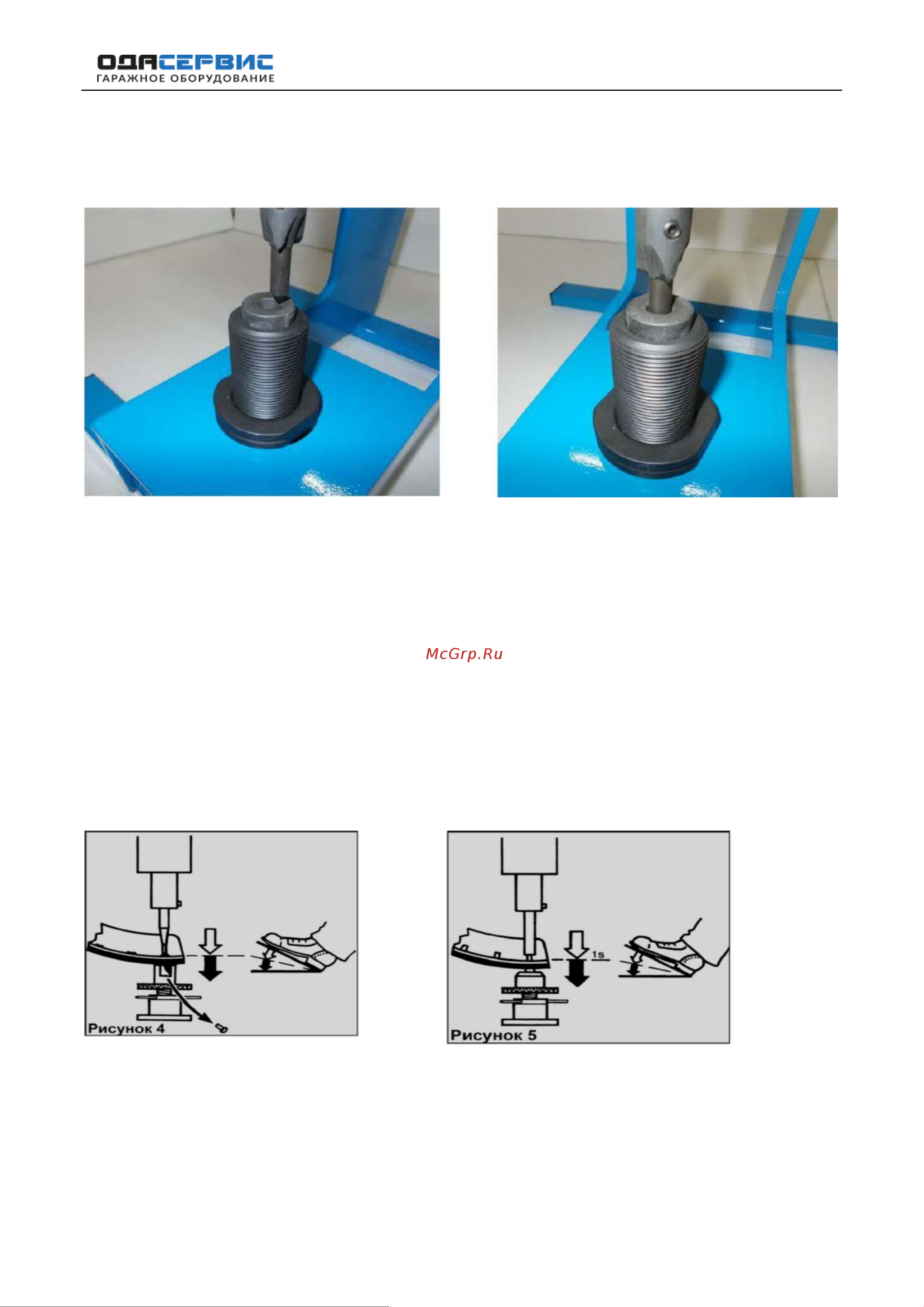

Примечание! На рисунках ниже показано, когда требуется регулировка соосности, когда

не требуется.

3. Для регулировки соосности необходимо совместить пуансон и опорную втулку,

следующим образом: подвести пуансон к опорной втулке, при этом ослабить гайку ее

крепления, совместить пуансон и затянуть гайку. После чего проверить надежность

закрепления цилиндра и опорной втулки.

7.Эксплуатация

1. Выберите необходимый пуансон, руководствуясь диаметром заклёпок, которыми

приклёпана тормозная накладка к колодке.

Примечание! При демонтаже заклёпок диаметр пуансона должен быть меньше, чем

диаметр просверленного отверстия под заклёпку.

2. Закрепите пуансон на плунжер и рабочий стол соответственно.

3. Демонтируйте старые заклёпки (см. рис. 4)

4. Руководствуясь диаметром новой заклёпки, установите на рабочий стол наковальню для

клёпки, а на плунжер пуансон.

5. Установите башмак и накладку с заклёпками на клепальную наковальню таким образом,

чтобы головка заклёпки горизонтально опиралась на клепальную наковальню.
