1. Назначение

Климатический навесной шкаф Mastermann-12УТ+ (Ver. 2.0) (далее шкаф)

предназначен для установки как внутри, так и снаружи помещений, размещения и

установки в нём электрооборудования, питающегося от сетей 230В AC ±10% 50 Гц,

защиты от неблагоприятных условий окружающей среды (класс защиты IP66) и

поддержания заданного температурного режима при эксплуатации этого

оборудования.

Универсальность конструктива позволяет размещать кроссовое телефонное

оборудование, активное и пассивное оборудование локальных компьютерных сетей,

домашних TV-сетей, видеонаблюдения и т п.

Шкаф выпускается по техническим условиям ТУ 4372-002-62942652-2016. По

способу защиты человека от поражения электрическим током шкаф соответствует

классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение шкафа соответствует ГОСТ

15150-69.

2. Описание

Шкаф представляет собой цельнометаллическую сварную конструкцию,

состоящую из корпуса и двери, изготовленных из листовой стали и покрытых

порошковой полиэфирной краской цвет RAL 7035. Утепление шкафа выполнено из

изолона фольгированного толщиной 10мм. Внутри корпуса установлена монтажная

панель со смонтированными компонентами системы поддержания температуры,

обеспечивающей безопасную работу размещенного в нём оборудования при

температуре окружающего воздуха от -55°С до +50°С.

3. Комплектация

Корпус шкафа (1 шт.)

Защитный автомат, 6 А (1 шт.)

Замок с мастер-ключом (2 шт.)

Розетка с заземлением (1 шт.)

Монтажная панель (1 шт.)

Клеммы для подключения оборудования (2 шт.)

Гермовводы MG25 (2 шт.)

Термостат обогревателя (1 шт.)

DIN-рейка (1 комплект.)

Обогреватель (1 шт.)

Клемма заземления (1 шт.)

Паспорт изделия (1 шт.)

4. Основные технические характеристики

Материал и толщина корпуса, мм

сталь 1,0 мм

Цвет (краска порошковая полиэфирная)

RAL 7035 (светло-серый)

Степень защиты

IP66

Климатическое исполнение по ГОСТ 15150

УХЛ1, 5

Габаритные размеры без гермовводов (ШхВхГ)

300х400х220 мм

Внутренние габариты с учетом теплоизоляции и

монтажной панели (ШхВхГ)

277х377х190 мм

Гермовводы

MG25 ø кабеля 13-19 мм (2 шт.)

Напряжение питания

230 В AC ±10%, 50 Гц

Мощность обогревателя

50 Вт

Максимальная мощность тепловых потерь устанавливае-

мого оборудования (для Т

внутри шкафа

+60°С при Т

окр.ср.

+50°С)

6 Вт

Диапазон настройки температур термостатов

0°С … +60°С (шаг 5°С)

Диапазон рабочих температур

- 55°С … +50°С

Масса

7,1 кг

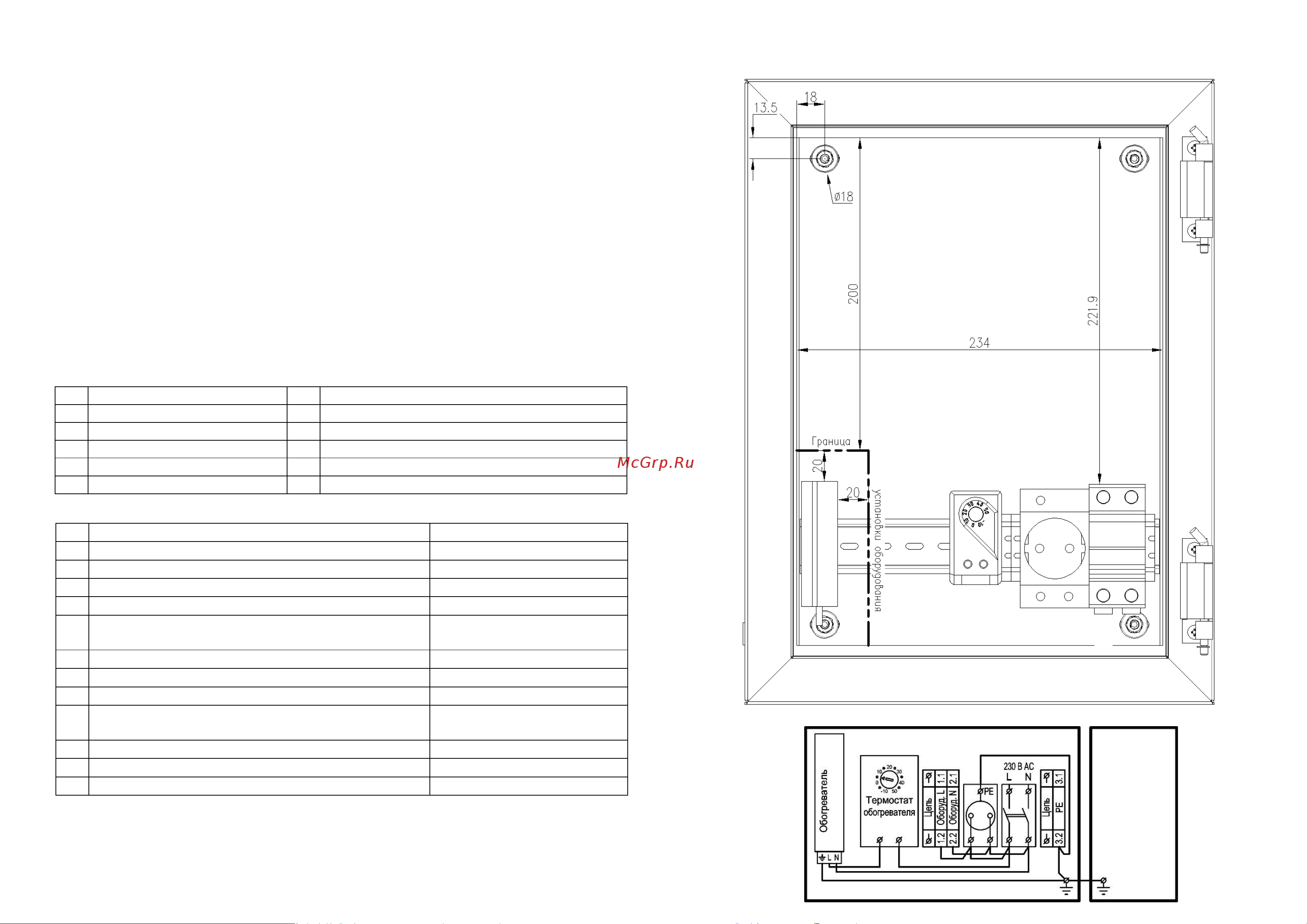

5. Размеры схема электрическая принципиальная
