Руководство по эксплуатации

Компас-альтиметр

RGK DQL-15

Прибор RGK DQL-15 – это ручной жидкостнонапол-

ненный прецизионный инструмент для измерения

высоты и уклона. Прибор выполнен в компактном алю-

миниевом корпусе, он прост в освоении и использова-

нии, надежно защищён от ударов, коррозии и воды. В

этой модели высокая точность результатов сочетается с

быстрым проведением замеров, что позволяет работать

более эффективно.

Шкала инклинометра размечена в градусах и

процентах (0–90°, 0–150%). Инклинометр и компас

градуированы с шагом 1°/1%, шкалы откалиброва-

ны индивидуально. Два края под углом 90 градусов

позволяют проводить контактные измерения, на-

пример, при установке и размещении спутниковой

антенны.

Регулировка оптики

Оптику DQL-15 можно регулировать, поворачивая

кольцо вокруг окуляра пальцами. Отрегулируйте оку-

ляр так, чтобы визирная линия и шкала были чёткими, а

прорезь окуляра располагалась в вертикальном поло-

жении в пеленге компаса и в горизонтальном положе-

нии по отношению к инклинометру.

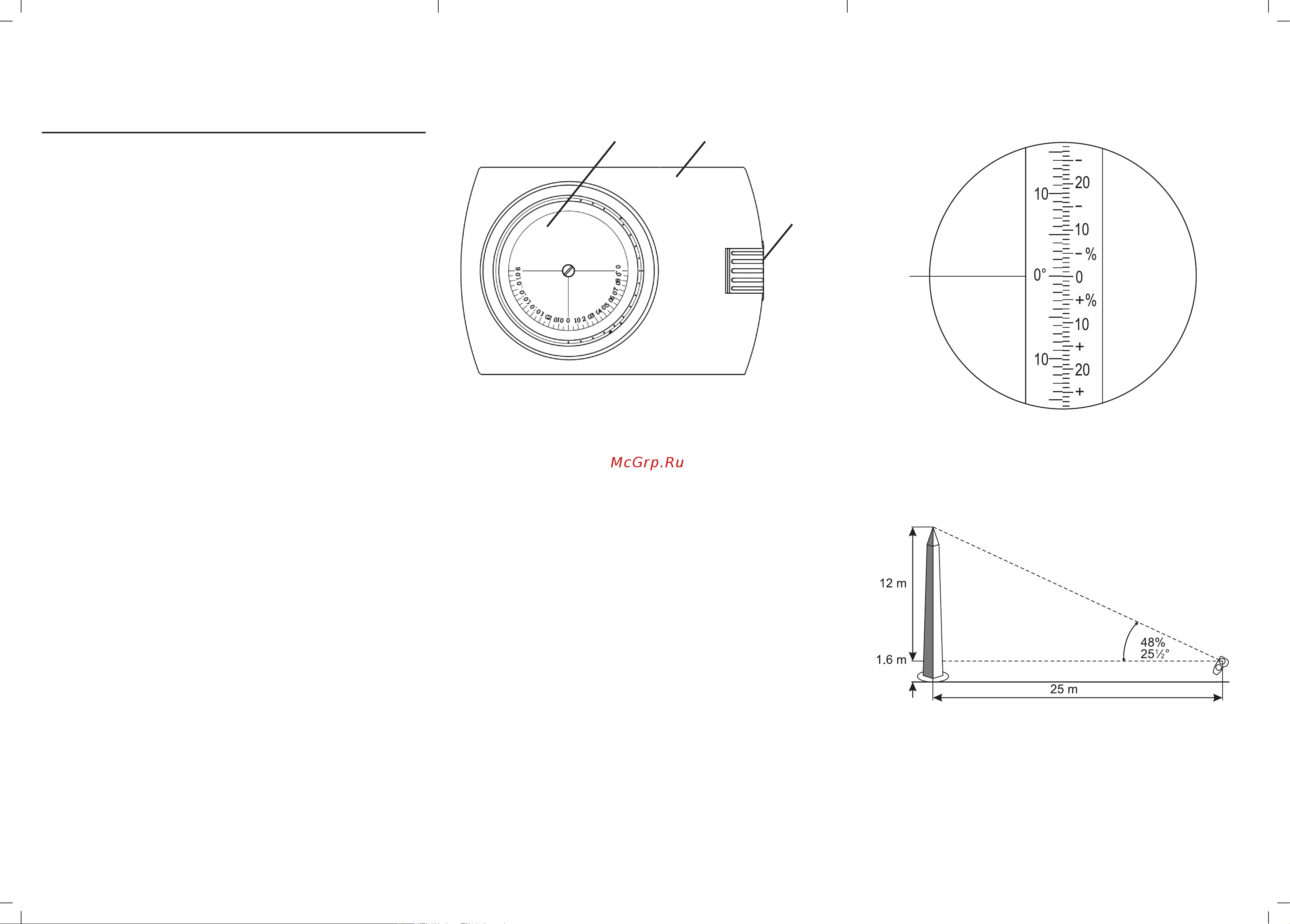

Конструкция

Альтиметр Корпус

Окуляр

рис. 1

Шкала поддерживается узлом сапфировых подшип-

ников. Все движущиеся части погружены в демпфиру-

ющую жидкость внутри высокопрочного герметично

закрытого контейнера. Жидкость гасит все нежела-

тельные вибрации и обеспечивает плавное безудар-

ное движение шкалы.

Проведение измерений

Во время измерений важно, чтобы оба глаза остава-

лись открытыми. Удерживающая прибор рука не долж-

на загораживать обзор.

Инструмент держат так, чтобы шкалу можно было

прочитать через окуляр, а круглое боковое окно

было обращено влево. Прибор наводят на объект,

поднимая или опуская его до тех пор, пока горизон-

тальная визирная линия не окажется напротив изме-

ряемой точки. Положение линии на шкале указывает

на измеренное значение.

Из-за оптической иллюзии кажется, что визирная

линия продолжается снаружи корпуса. Это сдела-

но для того, чтобы ее можно было увидеть на фоне

наблюдаемого объекта. На рис. 2 левая шкала пока-

зывает угол наклона в градусах, а правая шкала - в

процентах.

рис. 2

Разберем процесс измерений на примере. Задача -

определить высоту столба с расстояния 25 м на ровной

поверхности, как показано на рис. 3.

рис. 3

Инструмент наклоняют так, чтобы визирная линия

была видна на вершине столба. Полученное значение

будет 48% (ca251/2°). При расстоянии 25 м высота столба

составляет 48/100×25=ок. 12 м. К этому следует добавить

высоту уровня глаз наблюдателя от земли, например,

1,6м. Таким образом, высота столба составит 13,6 м.
