ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019
12.1
- 1/2" м
3
/час 19,0
12.2
- 3/4" м
3
/час 46,0
12.3
- 1" м
3
/час 75,0
12.4
- 1 1/4" м
3
/час 128,0
12.5
-1 1/2" м
3
/час 204,0
12.6
-2" м
3
/час 325,0
13 Максимальный крутящий
момент, прилагаемый к
маховику
Нм 6 8
14 Монтажное положение любое
15 Тип запорного органа дисковый клиновый затвор

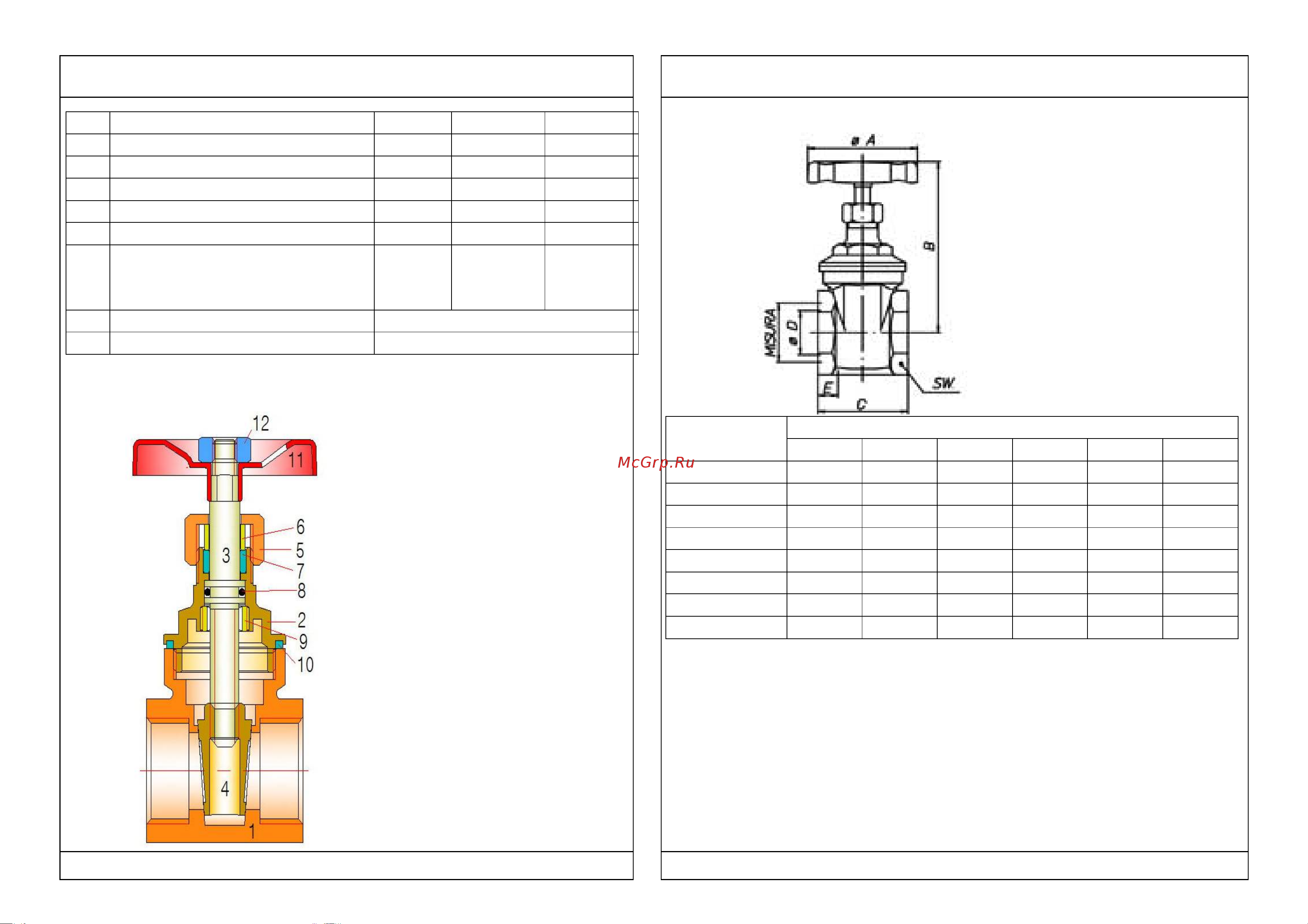

3.Конструкция и материалы
1 – корпус (латунь CW 617N);
2 – колпак корпуса (латунь CW 617N);
3 –шпиндель (латунь CW 614N);
4– затвор дисковый (латунь CB 745S);
5–гайка сальниковая (латунь CW614N);
6– кольцо прижимное (латунь CW614N);
7 – сальниковая втулка (тефлон PTFE);
8– уплотнительное кольцо сальника
(резина EPDM-90);
9 – стопорная гайка (латунь CW614N);
10- уплотнительная прокладка
(тефлон PTFE);
11–маховик (сталь, окрашенная
эпоксидной эмалью);
12 –гайка крепления рукоятки
(латунь CW614N).
4. Номенклатура и габаритные размеры
Значение показателя для Ду: Показатель
1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
Ø А, мм 45 50 55 60 70 80
В, мм 68 78 92 108 125 143
С, мм 38 45 48 51 58 63
Ø D, мм 15 19 24 32 37 47
Е, мм 9 10 11 12 13 13
SW, мм 26 32 39 48 56 67
PN, бар 16 16 16 16 16 16
Вес, г 180 258 375 550 690 1060
5. Рекомендации по монтажу
5.1.Задвижки могут устанавливаться в любом монтажном
положении.
5.2. Монтаж задвижек следует производить в соответствии с
требованиями СП 73.13330.2016 «Внутренние санитарно-
технические системы».
5.3. Перед задвижкой рекомендуется установка фильтра грубой
очистки с размером ячейки не более 500 мкм.
