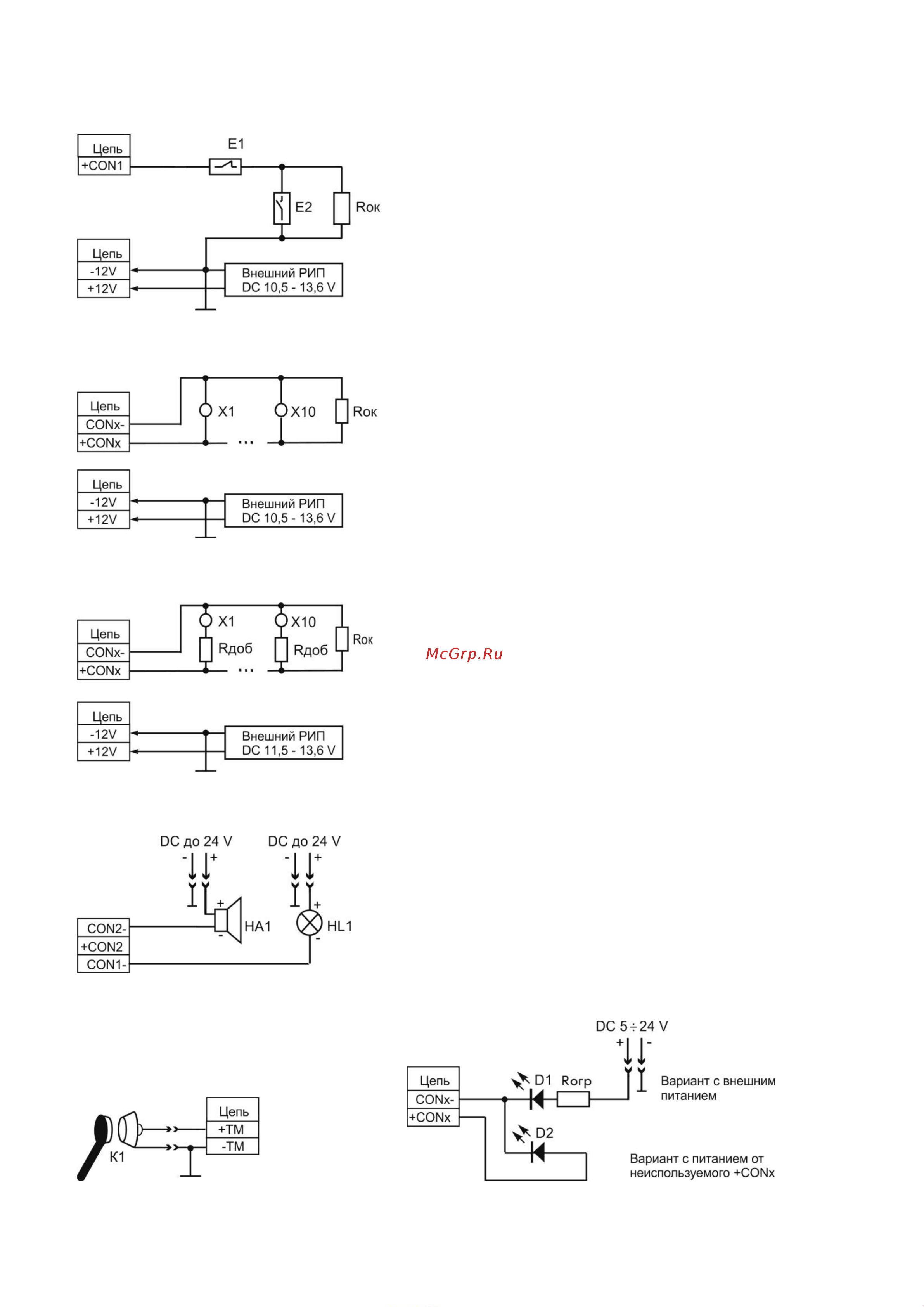

Схемы подключений к УОО «Security Hub» (2.0)

1) Подключение ШС охранного, тревожного или технологического

2) Подключение ШС пожарного

3) Подключение ШС пожарного с двойной сработкой

4) Подключение светового (маяк) и звукового (сирена) оповещения

5) Подключение считывателя ключей Touch Memory и индикатора считывателя ТМ

K1 – считыватель Touch memory или иной технологии с обеспечением выдачи информации об

идентификаторе в формате Dallas 1990A

D1, D2 – индикатор считывателя ключей ТМ

E1 – датчик с нормально-замкнутыми контактами

(охранный, тревожный, технологический)

E2 – датчик с нормально-разомкнутыми контактами

(охранный, тревожный, технологический)

Rок – оконечный резистор 3,9 кОм

Х1…Х10 – активный датчик (пожарный дымовой)

Rок – оконечный резистор 3,9 кОм

Х1…Х10 – активный датчик (пожарный дымовой)

Rдоб – добавочный резистор, номинал которого

должен рекомендоваться инструкцией на

выбранный датчик (наиболее часто приме-

няемый 1,5 - 2,0 кОм)

Rок – оконечный резистор 3,9 кОм

HA1 – звуковой оповещатель

HL1 – световой оповещатель
