VK PA 2000 P 20100071 Инструкция онлайн
1
ИНСТРУКЦИЯ ПО МОНТАЖУ
Анкерный клиновый зажим
PA 1000 Р, PA 1500 Р, PA 2000 P
1. Назначение и область применения.
• Применяется для анкерного крепления изолированной несущей нулевой жилы СИП-2 на
концевых и угловых опорах.
• Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!
2. Основные технические характеристики.
• Основные технические характеристики анкерных клиновых зажимов PA 1000 Р, PA 1500 Р,
PA 2000 P указаны в таблице 1.
Позиция Артикул
Cечение жилы, мм
2
Предельная нагрузка, кН A, мм B, мм C, мм
Мин.
Макс.
PA 1000 P
20100051
25
35
10
110
61
28
PA 1500 P
20100061
50
70
15
110
62
29
PA 2000 P
20100071
95
120
20
120
68
39
Таблица 1. Технические характеристики анкерных клиновых зажимов PA 1000 Р, PA 1500 Р, PA 2000 P.

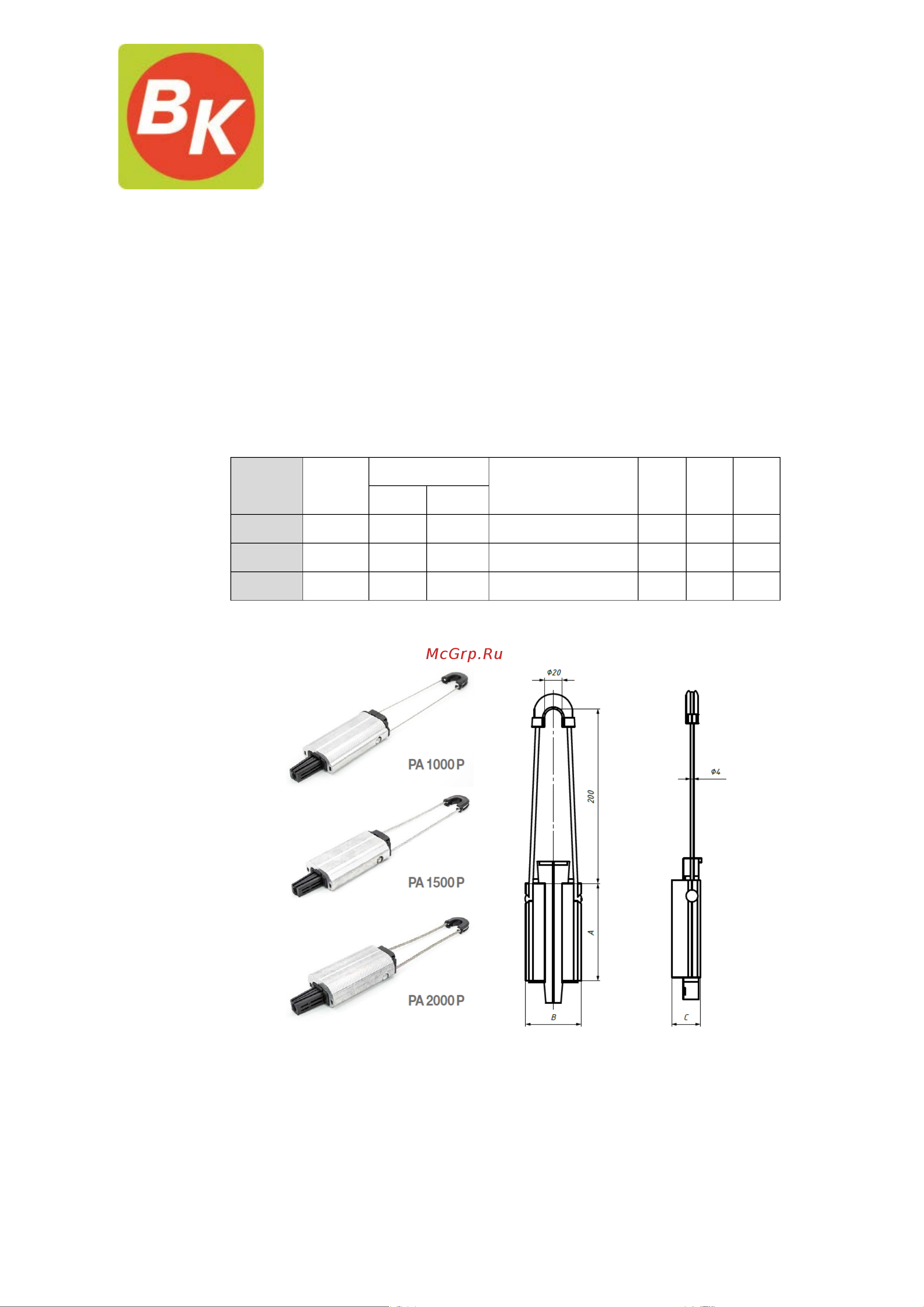

• Внешний вид анкерных клиновых зажимов PA 1000 Р, PA 1500 Р, PA 2000 P представлен на
рисунке 1.
Рис. 1. Внешний вид анкерных клиновых зажимов PA 1000 Р, PA 1500 Р, PA 2000 P.
• Анкерный клиновый зажим PA 1000 Р, PA 1500 Р, PA 2000 P является необслуживаемым
изделием.
• Ремонт зажима не предусмотрен.
3. Подготовка изделия к работе
• Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов,
отбитых краёв, трещин и деформаций.
