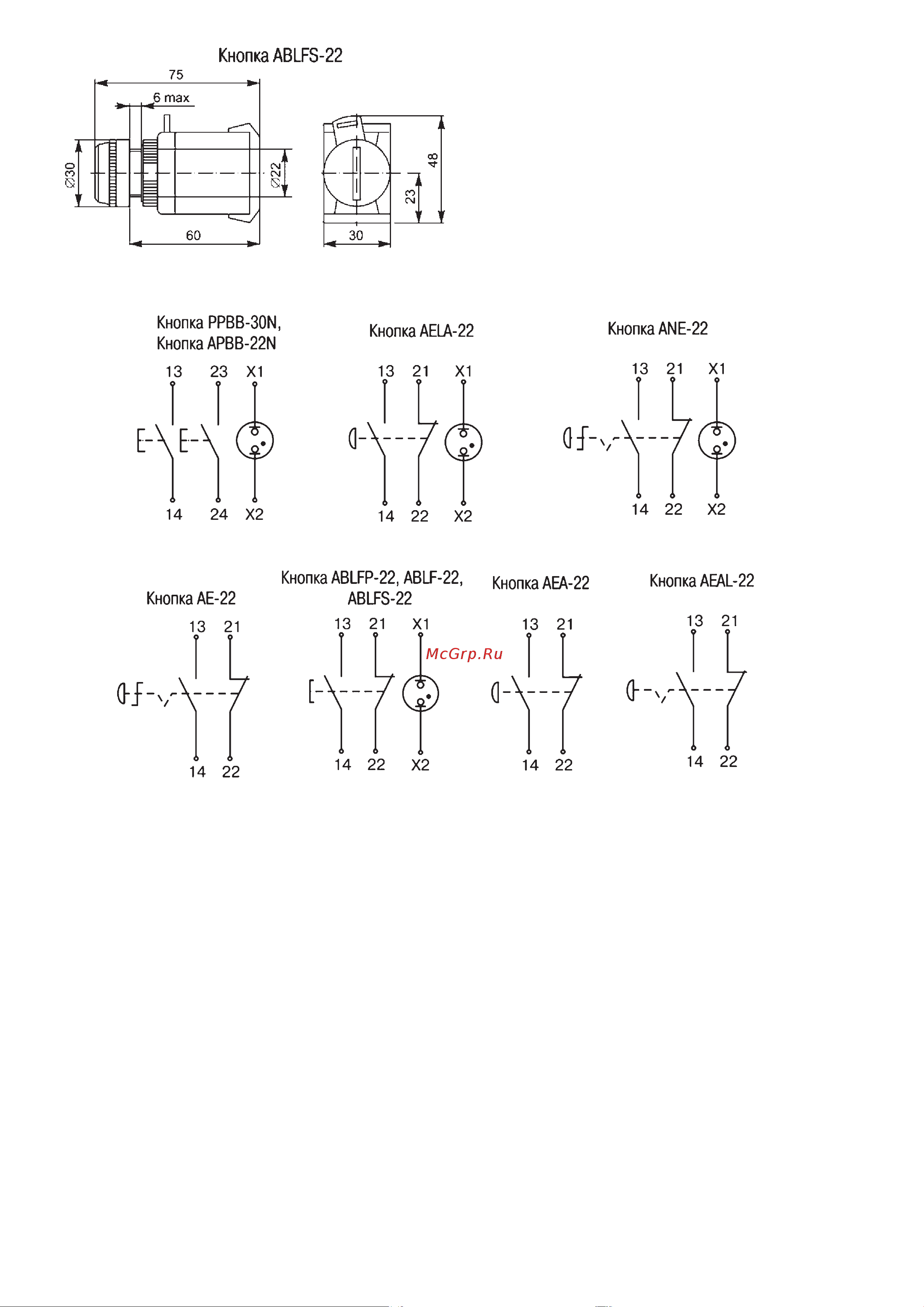

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ ИЗДЕЛИЙ

3. КОМПЛЕКТНОСТЬ

Кнопки управления ЭРА поставляются в групповой упаковке по 10шт. На групповую упаковку выдается 1 паспорт.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МОНТАЖ ИЗДЕЛИЯ

- Монтаж изделия должен проводить квалифицированный специалист с соответствующей группой допуска по электробезопасности и соблюде-

нием требований нормативно-технической документации.

- Запрещается монтаж и эксплуатация кнопок, имеющих какие либо механические повреждения корпуса.

- Монтаж кнопок осуществлять только при отключенном электропитании.

- Кнопки должны устанавливаться в электрощитах, сборках, корпусах пультов управления со степенью защиты не ниже IP30 по ГОСТ 14254.

- Кнопки устанавливаются на панелях толщиной до 6мм в отверстия диаметром 22мм(30мм для кнопок PPBB-30N).

Установка и подключение кнопок должны производиться в следующей последовательности:

- отключить корпус (электрощит) от электроснабжения, если он действующий;

- нажать на фиксатор/повернуть фиксатор крепления головки кнопки и вынуть ее из корпуса;

- с основания головки отвинтить гайку крепления, вставить головку кнопки в заранее подготовленное отверстие и закрепить ее на панели гай-

кой, навинтив ее на основание головки сзади панели;

- корпус кнопки надеть на основание головки и повернуть фиксатор механизма крепления до щелчка;

- проверить правильность срабатывания кнопки, подсоединив к выходным зажимам контактов (поочередно) тестирующее устройство

(например мультиметр в режиме прозвонки цепи) и произведя несколько нажатий на кнопку;

- присоединить необходимые провода в соответствии со схемой собираемой цепи.

- Вышедшие из строя или поврежденные изделия – заменить.

5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предосторожности от механических повреждений и

воздействия атмосферных осадков.

6. УТИЛИЗАЦИЯ

Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.
