3. КОМПЛЕКТНОСТЬ

Кнопки LAY5 с металлическим основанием для цепей управления поставляются в групповой упаковке по 20шт. На групповую упаковку выдается

1 паспорт.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МОНТАЖ ИЗДЕЛИЯ

- Монтаж изделия должен проводить квалифицированный специалист с соответствующей группой допуска по электробезопасности и соблюде-

нием требований нормативно-технической документации.

- Запрещается монтаж и эксплуатация кнопок LAY5, имеющих какие либо механические повреждения корпуса.

- Монтаж светосигнальных индикаторов осуществлять только при отключенном электропитании.

- Кнопки должны устанавливаться в электрощитах, сборках, корпусах пультов управления со степенью защиты не ниже IP30 по ГОСТ 14254.

- Кнопки устанавливаются на панелях толщиной до 6мм в отверстия диаметром 22мм. Кнопки состоят из нажимной головки и контактного блока.

Установка и подключение кнопок должны производиться в следующей последовательности:

- отключить корпус (электрощит) от электроснабжения, если он действующий;

- ослабить винты крепления головки кнопки и вынуть ее из корпуса, повернув против часовой стрелки;

-установить контактный блок с обратной стороны панели в заранее подготовленное отверстие в панели, вставить в него головку с лице-

вой стороны и повернуть ее до упора по часовой стрелке;

-удерживая контактный блок от смещения, закрутить винты крепления до упора, проверить надежность крепления на смещение;

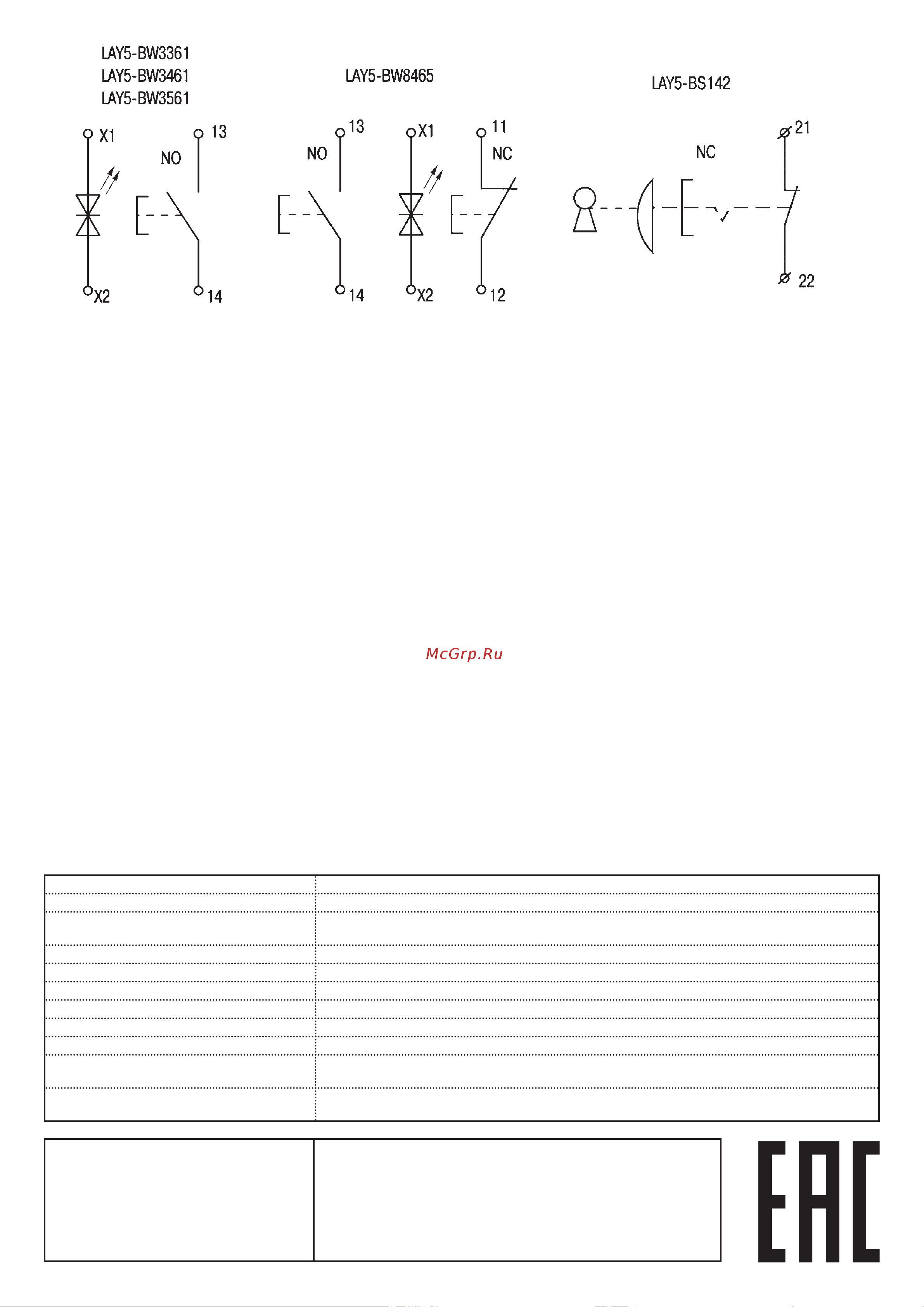

- проверить правильность срабатывания кнопки, подсоединив к выходным зажимам контактов (поочередно NO* или NC*) тестирующее

устройство (например мультиметр в режиме прозвонки цепи) и произведя несколько нажатий на кнопку;

- присоединить необходимые провода в соответствии со схемой собираемой цепи.

- Вышедшие из строя или поврежденные изделия – заменить.

5.ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предосторожности от механических повреждений и

воздействия атмосферных осадков.

6. УТИЛИЗАЦИЯ

Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации составляет 5 лет с момента продажи при соблюдении условий эксплуатации, изложенных в данном руковод-

стве.

Гарантийный срок на светодиодные матрицы не распространяется.

Возврат/обмен изделий осуществляется у розничного продавца, реализовавшего товар потребителю, в сроки и по основаниям, установленным

законодательством о защите прав потребителей.

8. СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Наименование изделия: КНОПКА LAY5 C МЕТАЛЛИЧЕСКИМ ОСНОВАНИЕМ

Тип изделия КНОПКА

Модель изделия LAY5-BC21, LAY5-BC31, LAY5-BC41, LAY5-BC42, LAY5-BC51, LAY5-BC61, LAY5-BS542, LAY5-BT42,

LAY5-BS142, LAY5-BW8465, LAY5-BW3361, LAY5-3461, LAY5-BW3561

Товарный знак «ЭРА»

Страна изготовитель Китай

Наименование изготовителя АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД

Адрес изготовителя КНР, 518054, Шэньчжэнь, Наньшань Дистрикт, Чуанъе стрит, Нос БаоличэнБилдинг, рум 901

Информация для связи с изготовителем atl_company@163.com

Импортер: Информация об импортере указана на этикетке, расположенной на индивидуальной упаковке.

Уполномоченный представитель: ООО «РуМета» Москва, 127473, улица Краснопролетарская, дом 16,

строение 11, Этаж 2, помещение II, Ком 6.

Соответствие нормативным документам Изделие соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудова-

ния»

Дата изготовления:
