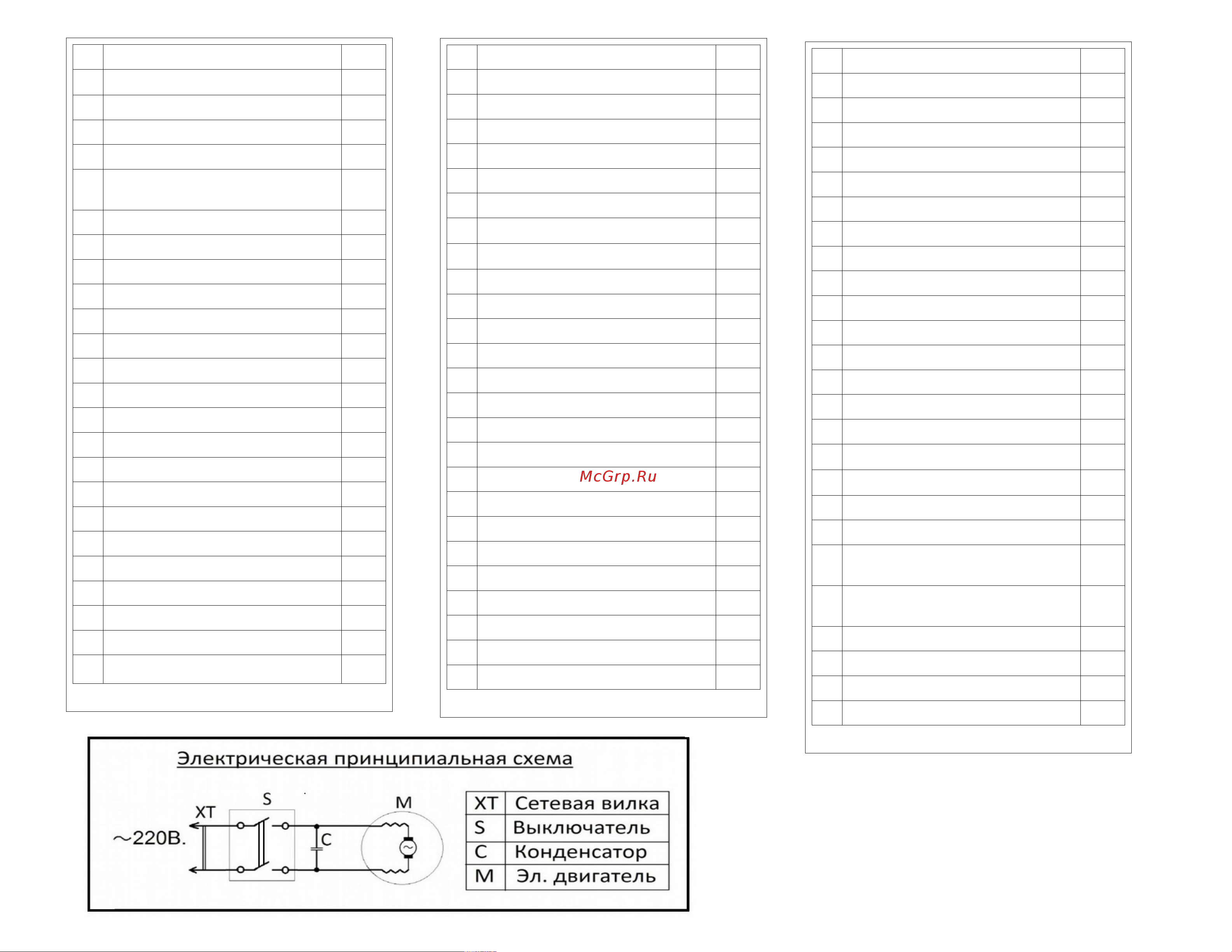

Схема сборки Страница: 2

Диолд ГКЭ-1 10112010 Схема сборки онлайн [2/2] 814398

Диолд ГКЭ-1 10112010 Схема сборки онлайн [2/2] 814398

П. Наименование К.

1

Ручка корпуса

1

2 Корпус 1

3 Винт саморез 4 х 15 6

4 Винт саморез 4 х 37 4

5 Щеткодержатель со щёткой

(не разборный) (6,4х9,9 х18)

2

6 Фланец верхний электродвигателя 1

7 Подшипник 608 Z (7х22х8) 1

8 Якорь 1

9 Подшипник 6000 ZZ (10х26х8) 1

10 Статор 1

11 Фланец нижний электродвигателя 1

12 Крыльчатка 1

13 Шкив ведущий (резьба М10 шаг 1,5) 1

14 Корпус опорный 1

15 Накладка 1

16 Тормозная втулка 1

17 Заглушка 1

18 Гайка М5 1

19 Подшипник 609 RS (9х27х7) 1

20 Винт саморез 4 х 9 4

21 Фланец 1

22 Подшипник 6002 ZZ (15х32х9) 1

23 Подвижная муфта. 1

24 Пружина муфты (0,8х8,6х40) 1

П. Наименование К.

25 Пружина тормоза 1

26 Шкив ведомый 1

27 Ремень 6PJ490 1

28 Шайба (H0,5 x d154,35 x D21) 1

29 Втулка ножа 1

30 Нож (320) 1

31

Болт S13 (М8х1,25х16)

1

32

Корпус

1

33 Вставка 4

34 Колесо 4

35 Зажим колеса 4

36 Болт (М8х1х60) 4

37 Прижим 1

38 Винт саморез 4 х 16 2

39 Пружина кручения (1,8х10,5х51) 1

40 Ось Ø6 L205 1

41 Крышка задняя 1

42 Крышка передняя 1

43 Винт саморез 4 х 12 10

44 Винт саморез 4 х 18 6

45 Шайба 5 4

46 Винт саморез 4 х 17 4

47 Рукоятка нижняя правая 1

48 Рукоятка нижняя левая 1

49 Барашек (М6) 2

П. Наименование К.

50 Шайба 6 2

51 Болт специальный М6х1х45 2

52 Винт саморез 4 х 24 2

53 Планка 1

54 Прижим 1

55 Трубка защитная 1

56 Винт саморез 4 х 19 5

57 Пружина кручения (1,2х16,4х6) 1

58 Выключатель HL-6J 250V, 12А 1

59 Клавиша 1

60 Пружина (1х10х40) 1

61 Кнопка 1

62 Крышка верхняя 1

63 Конденсатор 250V, 0,22µF 1

64 Крышка нижняя 1

65

Шнур сетевой (2х0,75)

1

66

Шнур сетевой с вилкой (2х0,75)

1

67 Рукоятка верхняя 1

68 Ручка контейнера 1

69 Верхняя часть контейнера

(травосборник)

1

70 Нижняя часть контейнера

(травосборник)

1

71 Воздушный фильтр (150х70х10) 2

72 Винт саморез 4 х 15 2

73 Скоба фиксации кабеля (ЗИП) 2

74 Фиксатор шнура (ЗИП) 1
