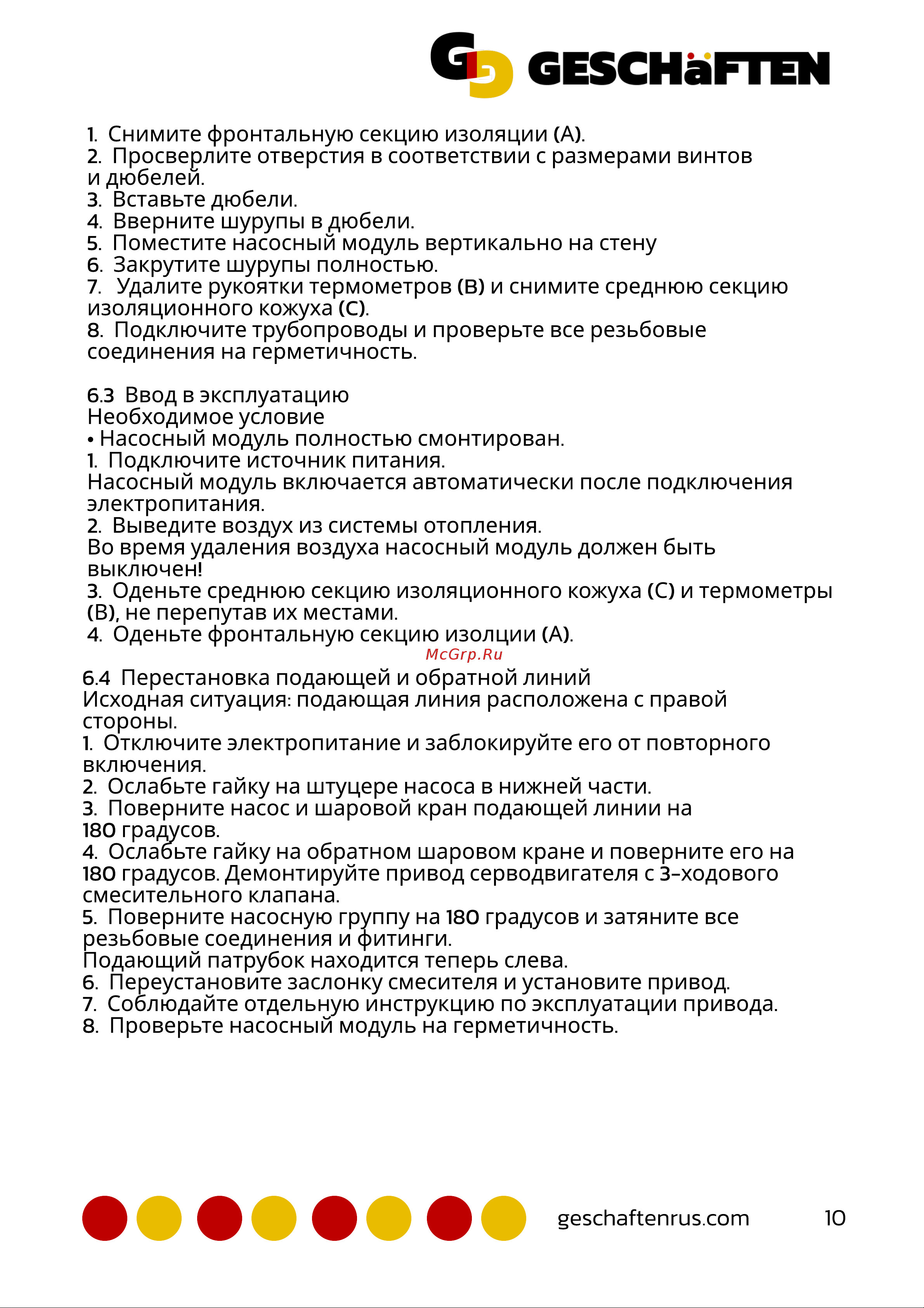

1. Снимите фронтальную секцию изоляции (А).

2. Просверлите отверстия в соответствии с размерами винтов

и дюбелей.

3. Вставьте дюбели.

4. Вверните шурупы в дюбели.

5. Поместите насосный модуль вертикально на стену

6. Закрутите шурупы полностью.

7. Удалите рукоятки термометров (B) и снимите среднюю секцию

изоляционного кожуха (C).

8. Подключите трубопроводы и проверьте все резьбовые

соединения на герметичность.



6.3 Ввод в эксплуатацию

Необходимое условие

• Насосный модуль полностью смонтирован.

1. Подключите источник питания.

Насосный модуль включается автоматически после подключения

электропитания.

2. Выведите воздух из системы отопления.

Во время удаления воздуха насосный модуль должен быть

выключен!

3. Оденьте среднюю секцию изоляционного кожуха (С) и термометры

(В), не перепутав их местами.

4. Оденьте фронтальную секцию изолции (А).



6.4 Перестановка подающей и обратной лини

Исходная ситуация: подающая линия расположена с правой

стороны.

1. Отключите электропитание и заблокируйте его от повторного

включения.

2. Ослабьте гайку на штуцере насоса в нижней части.

3. Поверните насос и шаровой кран подающей линии на

180 градусов.

4. Ослабьте гайку на обратном шаровом кране и поверните его на

180 градусов. Демонтируйте привод серводвигателя с 3-ходового

смесительного клапана.

5. Поверните насосную группу на 180 градусов и затяните все

резьбовые соединения и фитинги.

Подающий патрубок находится теперь слева.

6. Переустановите заслонку смесителя и установите привод

7. Соблюдайте отдельную инструкцию по эксплуатации привода.

8. Проверьте насосный модуль на герметичность
