Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

Чтобы повысить производительность системы и получить возможность контролировать все

отопительные процессы в каждом помещении обогреваемого дома к применению рекомендуются,

прежде всего, комплектные коллекторные блоки: SMS-0907, SMS-0912.

Коллекторные блоки STOUT могут устанавливаться свободно на стене или размещаться в

коллекторных шкафах (см. технический каталог раздел «Шкафы SCC для распределительных

коллекторов»). Шкаф не только выполняет декоративную функцию, скрывая оборудование и трубы,

но и защищает их от случайных механических повреждений.

Блоки коллекторные STOUT рассчитаны на применение в системах отопления с разводкой из

полимерных и металлополимерных труб. Для их присоединения к коллекторам применяются

компрессионные фитинги типа «Евроконус» с резьбой 3/4″ (см. технический каталог раздел «Трубы

и фитинги»).

Для обеспечения требуемых расходов теплоносителя по отдельным циркуляционным контурам

системы отопления подающий распределительный коллектор оснащается ручными запорно-

балансировочными клапанами или балансировочными расходомерами. Эти устройства позволяют

сдросселировать при расчетных расходах теплоносителя излишние перепады давления в контурах,

которые выявляются в ходе гидравлического расчета системы отопления и должны указываться в

проектной документации.

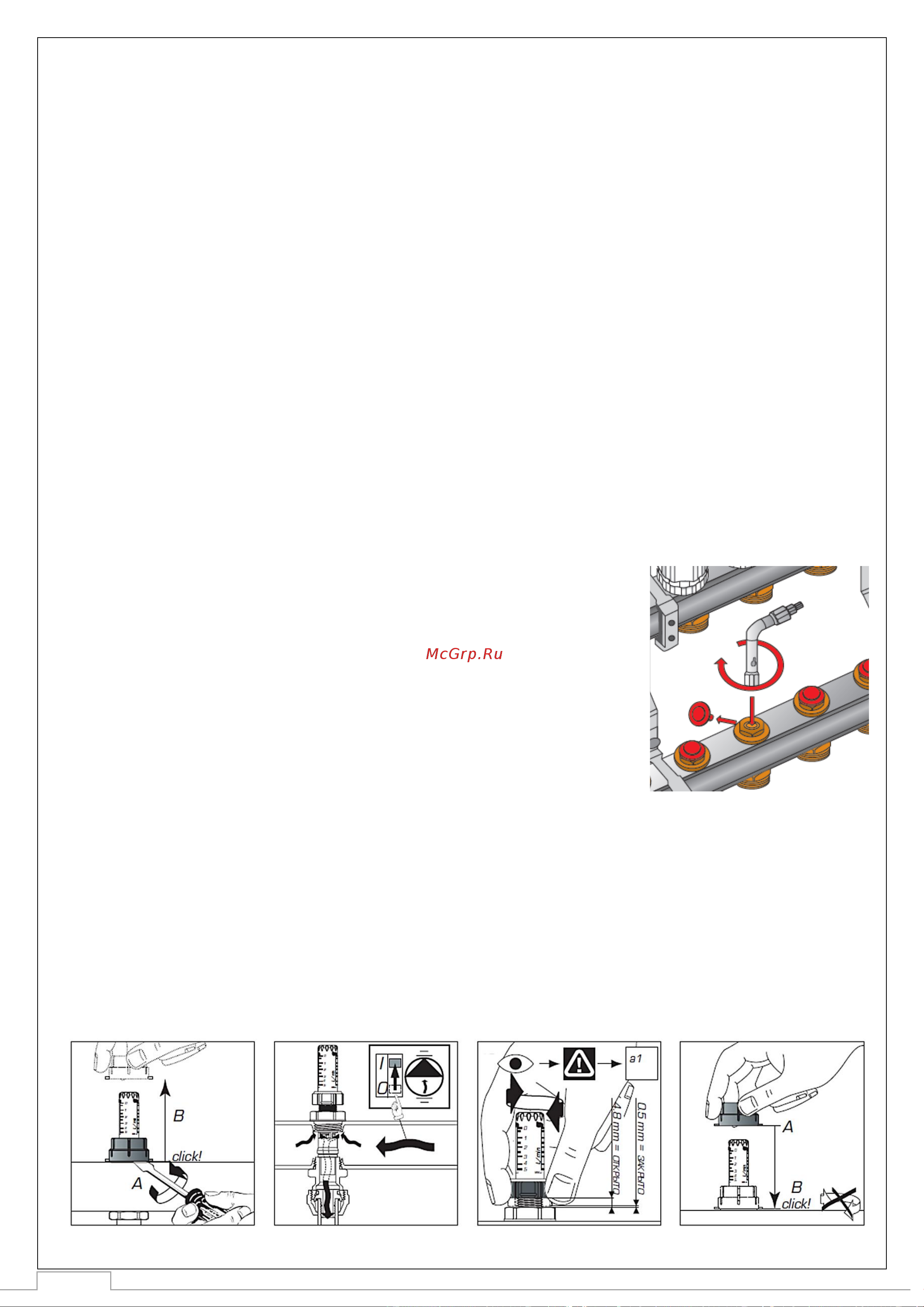

Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется

путем установки его штока в определенную позицию с помощью шестигранного торцевого ключа.

Для этого необходимо выполнить следующие операции:

1. Используя диаграмму п. 4.1. найти в точке пересечения линий

расчетного расхода и дросселируемого перепада давлений индекс

настройки клапана и далее по прилагаемой таблице ‒ необходимое

число оборотов его штока от закрытого положения;

2. Снять красную защитную заглушку штока клапана;

3. Вставить шестигранный ключ в отверстие штока клапана;

4. Полностью закрыть клапан, вращая ключ до упора по часовой

стрелке;

5. Приоткрыть клапан вращением ключа против часовой стрелки на

найденное по диаграмме число оборотов;

6. Вынуть ключ и поставить заглушку на место.

Настройку балансировочных расходомеров производят непосредственно на проектные значения

расходов при запущенной системе отопления в следующей последовательности:

1. Снять красное защитное кольцо с настроечной гайки расходомера, осторожно поддев его

отверткой;

2. Вращать рукой настроечную гайку, наблюдая за перемещением диска-указателя в смотровом

стакане расходомера относительно шкалы расхода в л/мин. При правильной настройке

указатель должен находиться на уровне значения расчетного расхода;

3. Установить защитное кольцо обратно, надавив на него до щелчка;

4. Опломбировать защитное кольцо, продев проволоку через пломбировочные отверстия.
