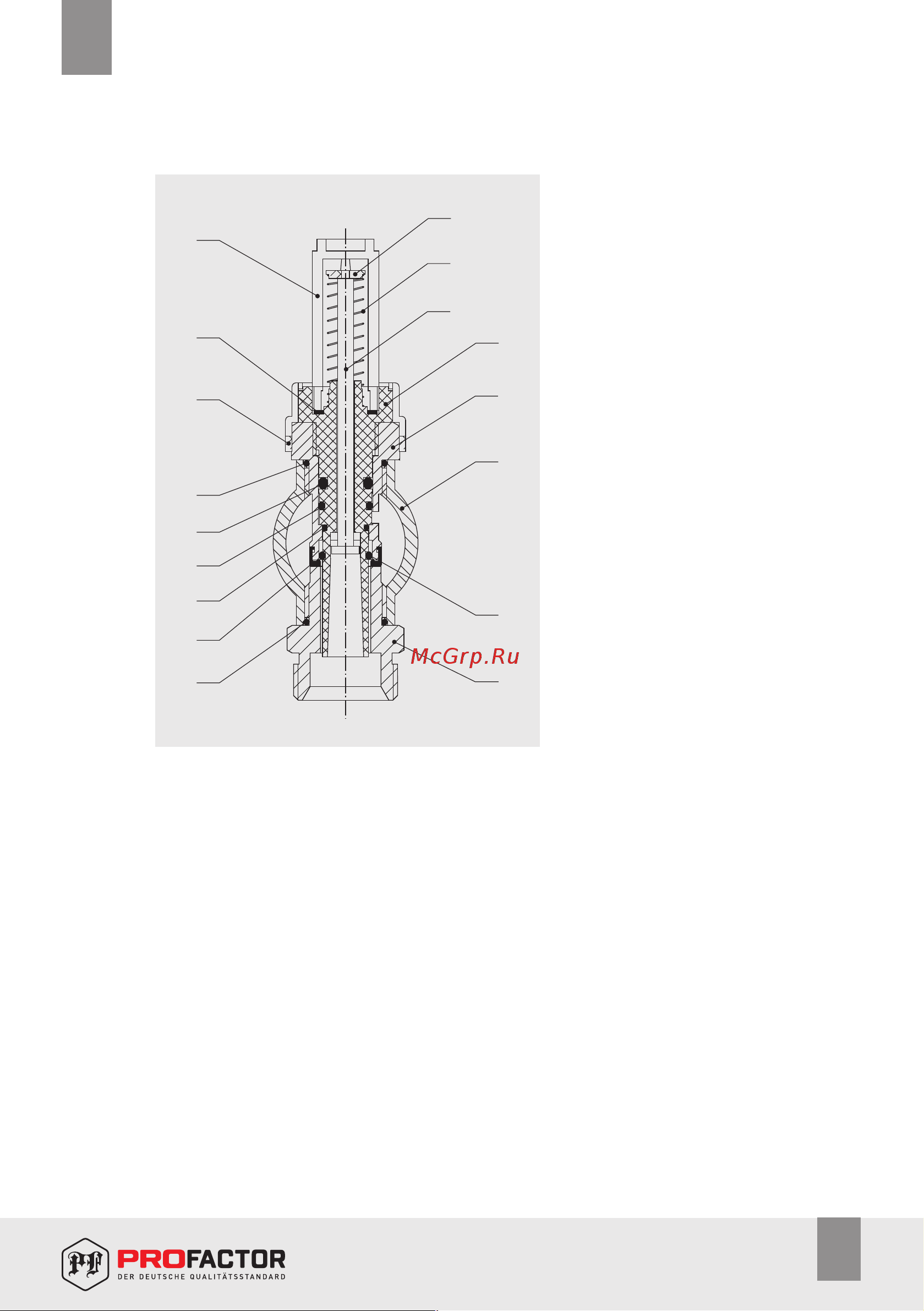

3.1. КОНСТРУКЦИЯ РЕГУЛИРОВОЧНОГО КЛАПАНА С РАСХОДОМЕРОМ

1 – коллектор

2 – ниппель переходной

3 – посадочное гнездо расходомера

4 – корпус расходомера

5 – шток расходомера

6 – пружина

7 – индикатор расхода

8 – колпачок

9 – прокладка расходомера

10 – защитная гильза

11 – уплотнитель клапана

12 – уплотнительное кольцо ниппеля

13 – уплотнительное кольцо гнезда

14, 15, 16, 17 – уплотнительные кольца

расходомера

Материалы:

Детали 1, 2, 3 — латунь CW617N (DIN EN 12165-2011) с никелированием поверхностей

Детали 4, 7, 10 — ABS пластик

Шток 5 — полипропилен (PP)

Пружина 6 — сталь нержавеющая AISI 304 (DIN EN 10088-2005)

Колпачок 8 — поликарбонат (PC)

Уплотнительные детали 9, 11, 12, 13, 14, 15, 16, 17 — EPDM

ВНИМАНИЕ: корпус расходомера невозможно выкрутить из гнезда без повреждения

уплотнительного кольца (17)!
