ТЕХНИЧЕСКИЙ ПАСПОРТ

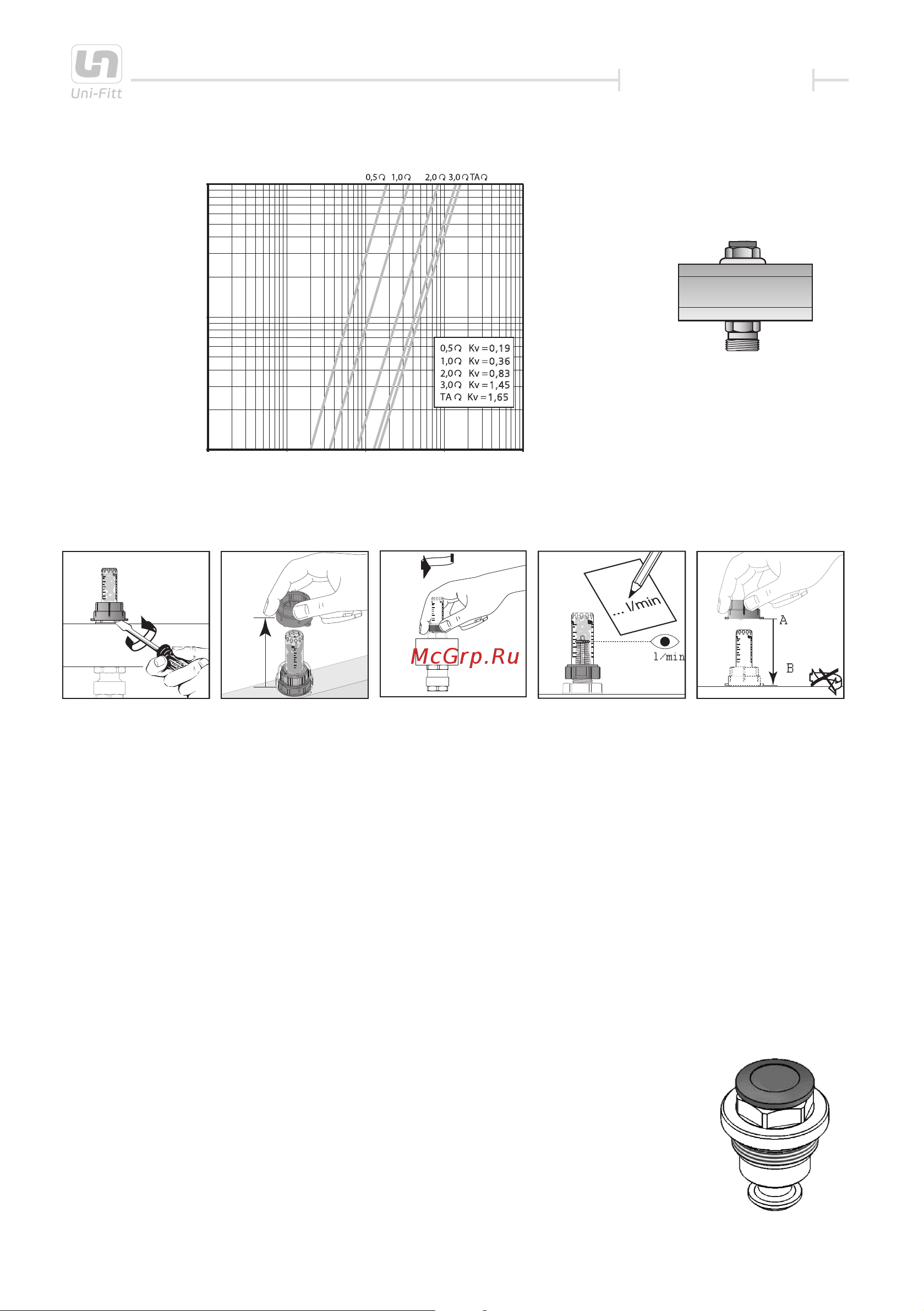

Потери давления на регулировочном вентиле

0,19

0,36

0,83

1,45

1,65

100

Потери давления ∆p, мбар

Расход Q л/час

100001000

7. Настройка балансировочного вентиля

• Подденьте плоской отверткой защитный колпачок (А) и снимите его (B);

• Поверните гайку против часовой стрелки до затруднения вращения (C);

• Настройте поток через отвод. Для этого, вращая гайку по часовой стрелке, установите не-

обходимый расход, опираясь на показания расходомера (D);

• Зафиксируйте настройку, одев и опустив колпачок до щелчка (E).

Настроенные параметры можно защитить от несанкционированного вмешательства, опломби-

ровав колпачок в зафиксированном положении, используя отверстия, имеющиеся на колпачке.

8. Настройка запорного регулирующего вентиля

Внимание!

Запорно-регулирующий вентиль должен быть полностью открыт перед тем, как выполнять ре-

гулировку.

Подготовка к настройке:

• Выньте красную заглушку;

• Шестигранным ключом по часовой стрелке закрутите полностью до

упора регулятор;

L/minL/min

MMJJJJ

L/min

MMJJ

MMJJJJ

L/min

L/minL/min

MMJJJJ

L/mi

MMJJJJ

ABCDE
