1. НАЗНАЧЕНИЕ

Шкафы распределительные торговой марки Wester предназначены для монтажа в них распределительных кол-

лекторов для систем отопления, водоснабжения, насосно-смесительных узлов, малых тепловых пунктов и стан-

ций поквартирного учёта тепла и расхода воды.

Шкаф распределительный наружный серия ШРН предназначен для наружного монтажа.

Шкаф распределительный внутренний (встраиваемый) серия ШРВ предназначен для скрытого монтажа в сте-

новую нишу.

2. ОПИСАНИЕ

Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Не окрашенные детали шка-

фов выполнены из оцинкованной стали. В боковых стенах корпуса выполнена перфорация, сегменты которой

удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых

шкафов позволяет регулировать глубину. Диапазон регулировки - 60 мм. Регулировка шкафа по высоте до 63 мм

осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная

дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены пере-

движные монтажные рейки, к которым крепится оборудование.

4. КОМПЛЕКТНОСТЬ

Шкаф ..................................................................... 1 шт.

Паспорт ................................................................. 1 шт.

Коробка упаковочная ........................................... 1 шт.

5. УСЛОВИЯ МОНТАЖА И ЭКСПЛУАТАЦИИ

5.1. Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки.

5.2. Монтаж шкафа осуществляется путем его крепления к полу с помощью отверстий в выдвижных ножках.

5.3. В боковых стенках шкафа выполнена перфорация, сегменты которой удалятся в необходимом месте для

подсоединения трубопроводов к коллекторам систем отопления и водоснабжения.

5.4. Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной

стенки шкафа.

5.5. Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут

раздвигаться на требуемую ширину.

5.6. Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует обе-

регать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого

несущими или отделочными конструкциями.

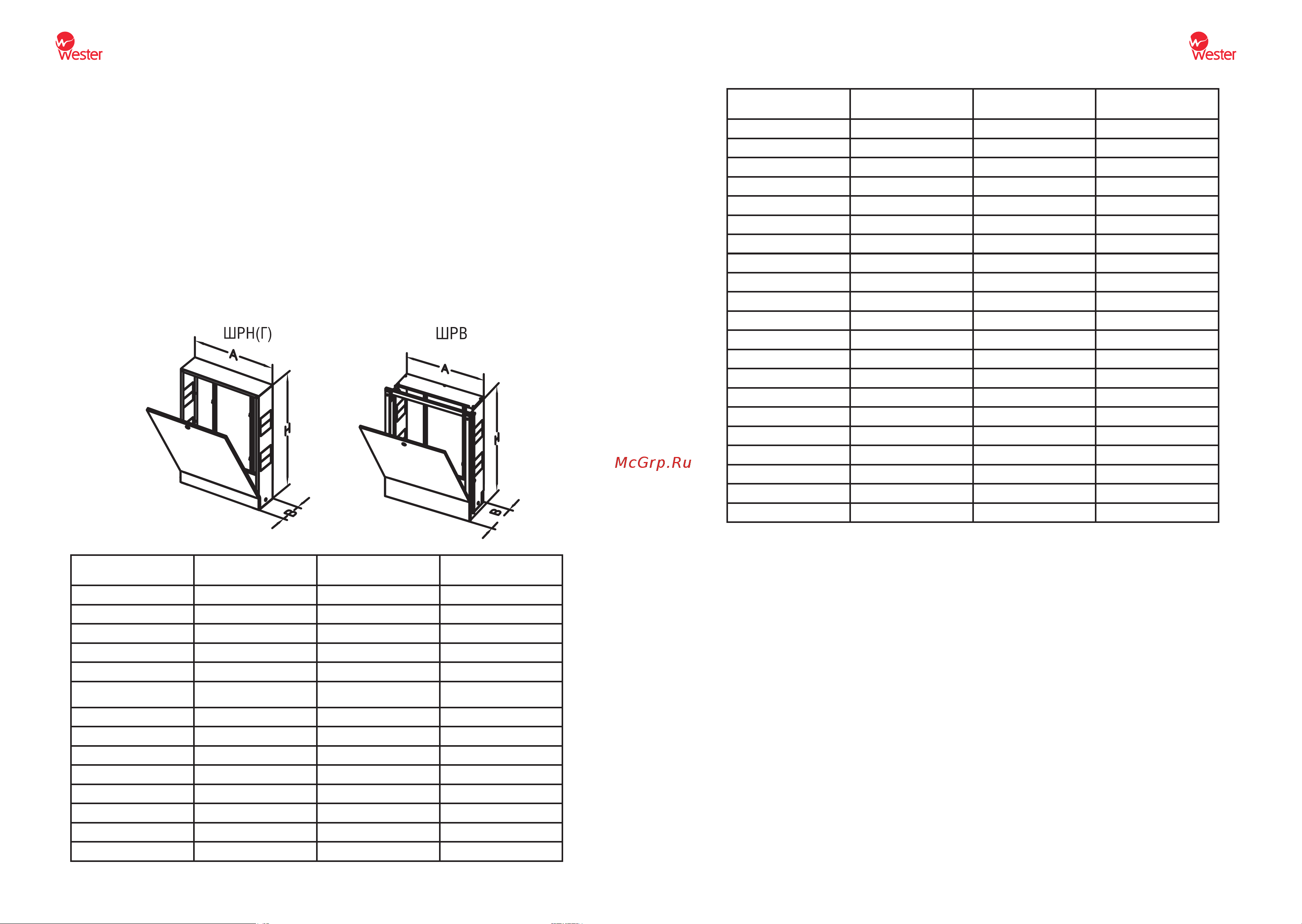

3. ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА

Артикул

Габаритные размеры, мм,

AxBxH*

Макс. кол-во выходных

отверстий коллектора**

Масса, кг

ШРВ-1 450 х 120-180 х 648-711 2 6,05

ШРВ-2 550 х 120-180 х 648-711 4 6,9

ШРВ-3 700 х 120-180 х 648-711 7 8,17

ШРВ-4 850 х 120-180 х 648-711 10 9,41

ШРВ-5 1000 х 120-180 х 648-711 12 10,87

ШРВ-6 1150 х 120-180 х 648-711 12 12,45

ШРВ-7 1300 х 120-180 х 648-711 12 13,85

Примечания:

* Размеры А и Н указаны по корпусу шкафа. Габаритные размеры с накладной рамкой, ширина = А + 46 мм, высота = Н + 18 мм

** При межосевом расстоянии выходных отверстий 50мм

ШРН-1 450 х 118 х 652-715 2 4,89

ШРН-2 550 х 118 х 652-715 4 5,7

ШРН-3 697 х 118 х 652-715 7 6,9

ШРН-4 848 х 118 х 652-715 10 8,01

ШРН-5 998 х 118 х 652-715 12 9,3

ШРН-6 1147 х 118 х 652-715 12 11,07

ШРН-7 1300 х 118 х 652-715 12 12,55

Артикул

Габаритные размеры, мм,

AxBxH*

Макс. кол-во выходных

отверстий коллектора**

Масса, кг

ШРНГ-1-180 450 х 180 х 652-715 2 5,7

ШРНГ-2-180 550 х 180 х 652-715 4 6,6

ШРНГ-3-180 697 х 180 х 652-715 7 7,6

ШРНГ-4-180 848 х 180 х 652-715 10 8,85

ШРНГ-5-180 998 х 180 х 652-715 12 10,45

ШРНГ-6-180 1147 х 180 х 652-715 12 12,35

ШРНГ-7-180 1300 х 180 х 652-715 12 13,75

ШРНГ-1-135 450 х 135 х 652-715 2 5,03

ШРНГ-2-135 550 х 135 х 652-715 4 5,87

ШРНГ-3-135 697 х 135 х 652-715 7 7,1

ШРНГ-4-135 848 х 135 х 652-715 10 8,3

ШРНГ-5-135 998 х 135 х 652-715 12 9,5

ШРНГ-6-135 1147 х 135 х 652-715 12 11,31

ШРНГ-7-135 1300 х 135 х 652-715 12 12,91

ШРНГ-1-150 450 х 150 х 652-715 2 5,3

ШРНГ-2-150 550 х 150 х 652-715 4 6,1

ШРНГ-3-150 697 х 150 х 652-715 7 7,13

ШРНГ-4-150 848 х 150 х 652-715 10 8,27

ШРНГ-5-150 998 х 150 х 652-715 12 9,60

ШРНГ-6-150 1147 х 150 х 652-715 12 11,13

ШРНГ-7-150 1300 х 150 х 652-715 12 12,91

ПАСПОРТ ИЗДЕЛИЯ, РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ
