1. НАЗНАЧЕНИЕ
Шкаф распределительный торговой марки WESTER предназначен для монтажа в нем
распределительных коллекторов для систем отопления и водоснабжения.
Шкаф распределительный наружный серия ШРН предназначен для наружного монтажа.
Шкаф распределительный внутренний (встраиваемый) серия ШРВ предназначен для
скрытого монтажа в стеновую нишу.
2. ОПИСАНИЕ
Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Детали
шкафов выполнены из оцинкованной стали. В боковых стенах корпуса выполнена перфора-
ция, сегменты которой удаляются в месте, удобном для пропуска присоединительных
трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину.
Диапазон регулировки – 60 мм. Регулировка шкафа по высоте до 63 мм осуществляется с
помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откид-
ная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри
шкафа установлены передвижные монтажные рейки, к которым крепится оборудование.

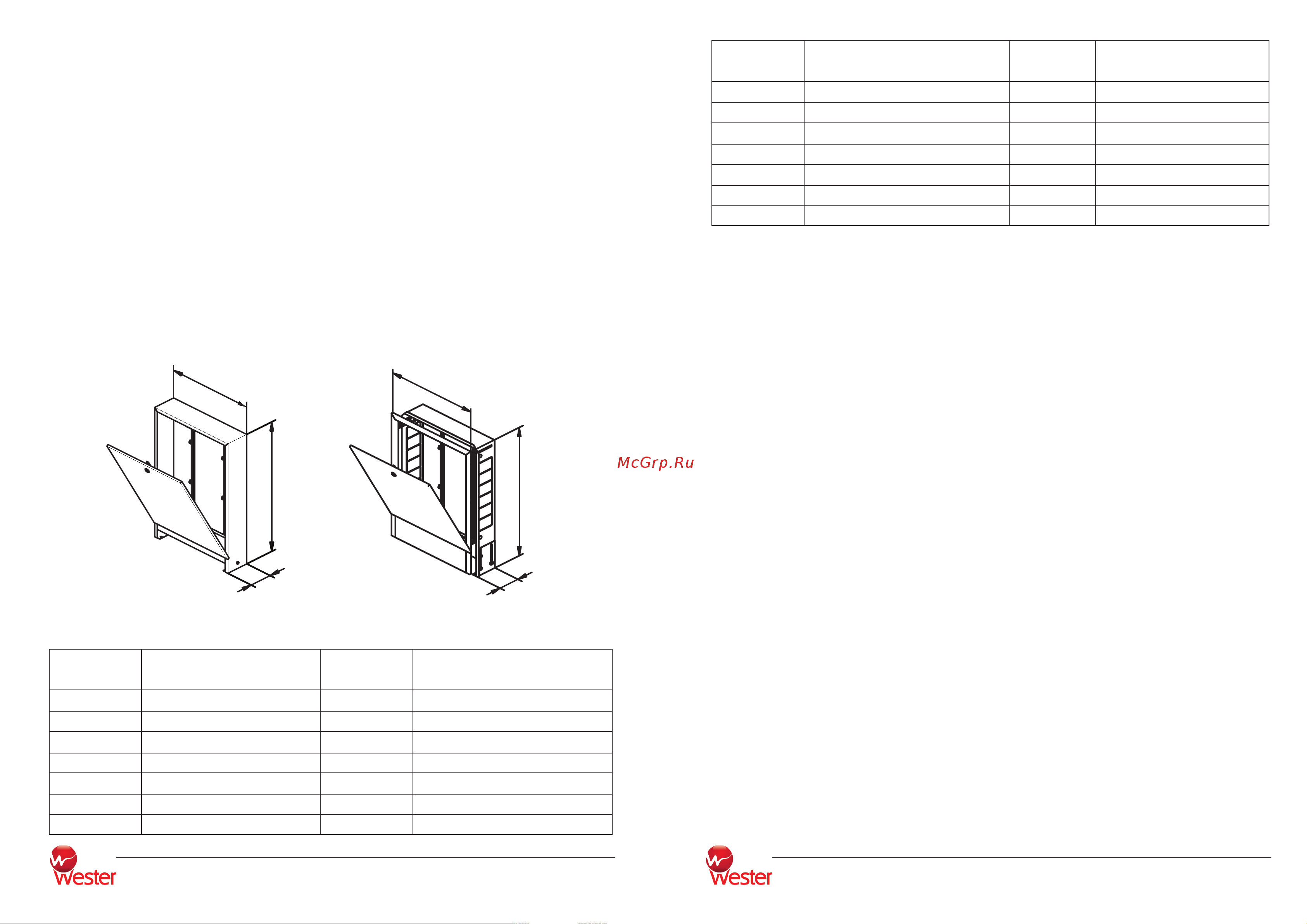

ШРН ШРВ
3. ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
Масса, кг
4. КОМПЛЕКТНОСТЬ
Шкаф ..........................................................................................1 шт.
Паспорт .......................................................................................1 шт.
Коробка упаковочная .................................................................1 шт.
5. УСЛОВИЯ МОНТАЖА И ЭКСПЛУАТАЦИИ
5.1. Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены
или перегородки.
5.2. Монтаж шкафа осуществляется путем его крепления к полу с помощью отверстий
в выдвижных ножках.
5.3. В боковых стенках шкафа выполнена перфорация, сегменты которой удалятся в
необходимом месте для подсоединения трубопроводов к коллекторам систем отопления
и водоснабжения.
5.4. Дополнительно шкаф может крепиться к стене или перегородке через отверстия в
верхней части тыльной стенки шкафа.
5.5. Крепление коллекторов и смесительных узлов в шкафу производится к монтажным
рейкам, которые могут раздвигаться на требуемую ширину.
5.6. Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции,
поэтому их следует оберегать от механических воздействий. Шкафы не допускается исполь-
зовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
6. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
6.1. Условия хранения, транспортировки и эксплуатации шкафа в части воздействия
климатических факторов по ГОСТ 15150-69.
6.2. При транспортировке, хранении и эксплуатации не допускаются удары и другие
действия, приводящие к механическим повреждениям шкафа и его защитного покрытия.
H
A
B
H
A
B
ШРН-1
ШРН-2
ШРН-3
ШРН-4
ШРН-5
ШРН-6
ШРН-7
455х119х652-715
557х119х652-715
707х119х652-715
857х119х652-715
1007х119х652-715
1157х119х652-715
1305х119х652-715
5,80
7,28
9,50
11,27
13,49
15,70
17,90
Макс. кол-во выходных
отверстий коллектора*
2
4
7
10
12
12
12
Артикул
Габаритные
размеры, мм, AxBxH
Масса, кг
ШРВ-1
ШРВ-2
ШРВ-3
ШРВ-4
ШРВ-5
ШРВ-6
ШРВ-7
5,80
7,28
9,50
11,27
13,49
15,70
17,90
Макс. кол-во выходных
отверстий коллектора*
2
4
7
10
12
12
12
498х121-181х671-734
598х121-181х671-734
748х121-181х671-734
898х121-181х671-734
1048х121-181х671-734
1198х121-181х671-734
1351х121-181х671-734
Габаритные
размеры, мм, AxBxH
Артикул
* при межосевом расстоянии выходных отверстий 50мм
