5. ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пропускная способность регулировочного вентиля:

Kv, м /час

1,50

0,65

Полное открытие

2,05

Количество оборотов ручки

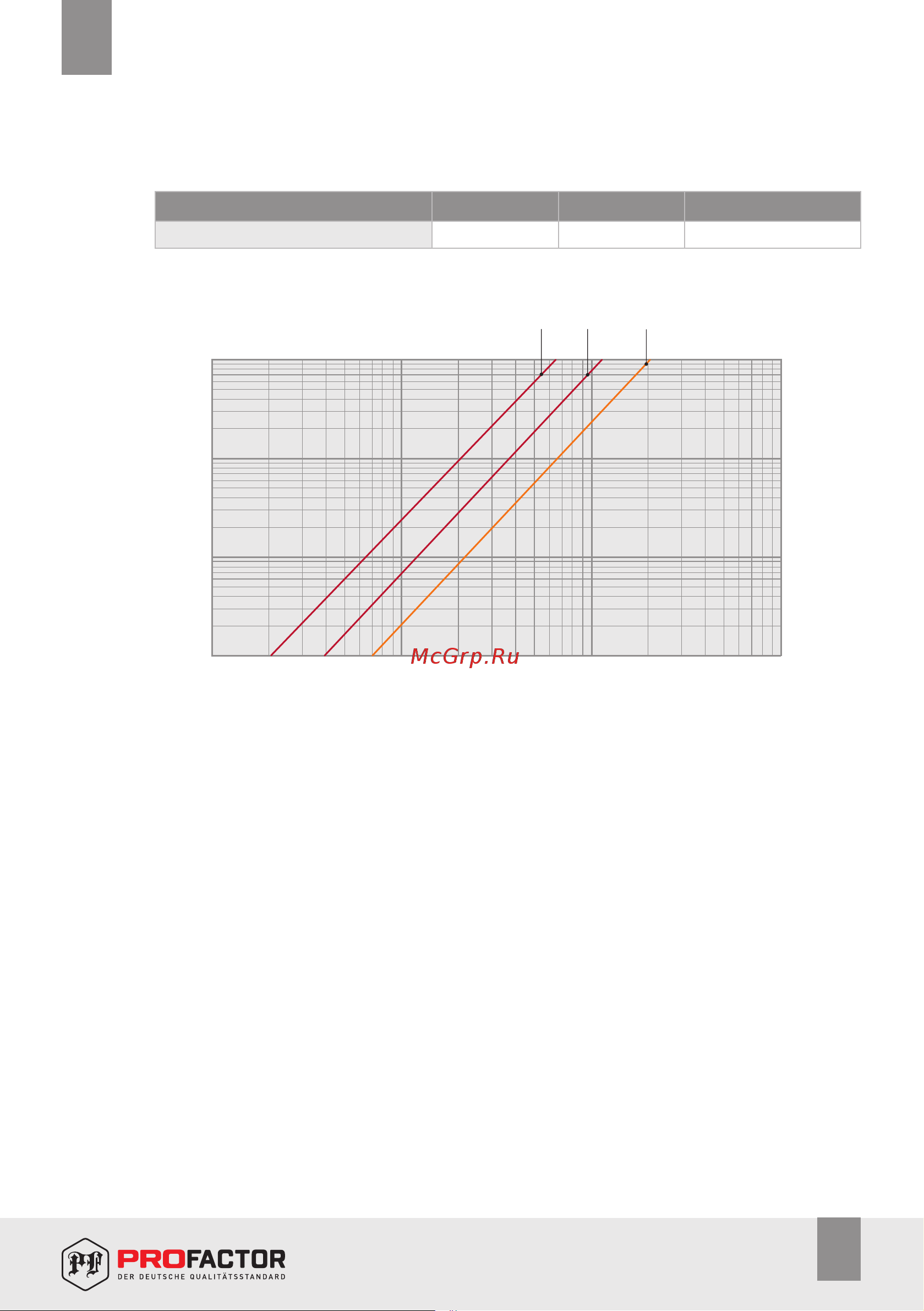

График расхода и потери давления на регулировочном вентиле:

м³/ч

∆p, бар

Обороты: 1 2 П.о.

0,01 0,1 1 10

0,1

0,01

0,001

Расход

Падение давления

6. УКАЗАНИЕ ПО МОНТАЖУ

Перед установкой коллектора трубопровод должен быть очищен от окалины и

ржавчины. Системы отопления, теплоснабжения, внутреннего холодного и горячего

водоснабжения, трубопроводы котельных по окончании их монтажа должны быть

промыты водой до выхода ее без механических взвесей (СНиП 03.05.01-85).

Коллектор может быть установлен в любом положении, с присоединением к трубо-

проводу на трубной цилиндрической резьбе по ГОСТ 6357-81.

Коллектор не должен испытывать нагрузок от трубопровода (изгиб, сжатие,

растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность

затяжки крепежа). При необходимости должны быть предусмотрены опоры или

компенсаторы, снижающие нагрузку на изделие от трубопровода (ГОСТ Р 53672-2009).

Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м

плюс 1 мм на каждый последующий метр (СНиП 3.05.01-85, п.2.8). Рекомендуется

установка ручных перекрывающих шаровых кранов на входах коллекторов.
