3. КОНСТРУКЦИЯ И ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

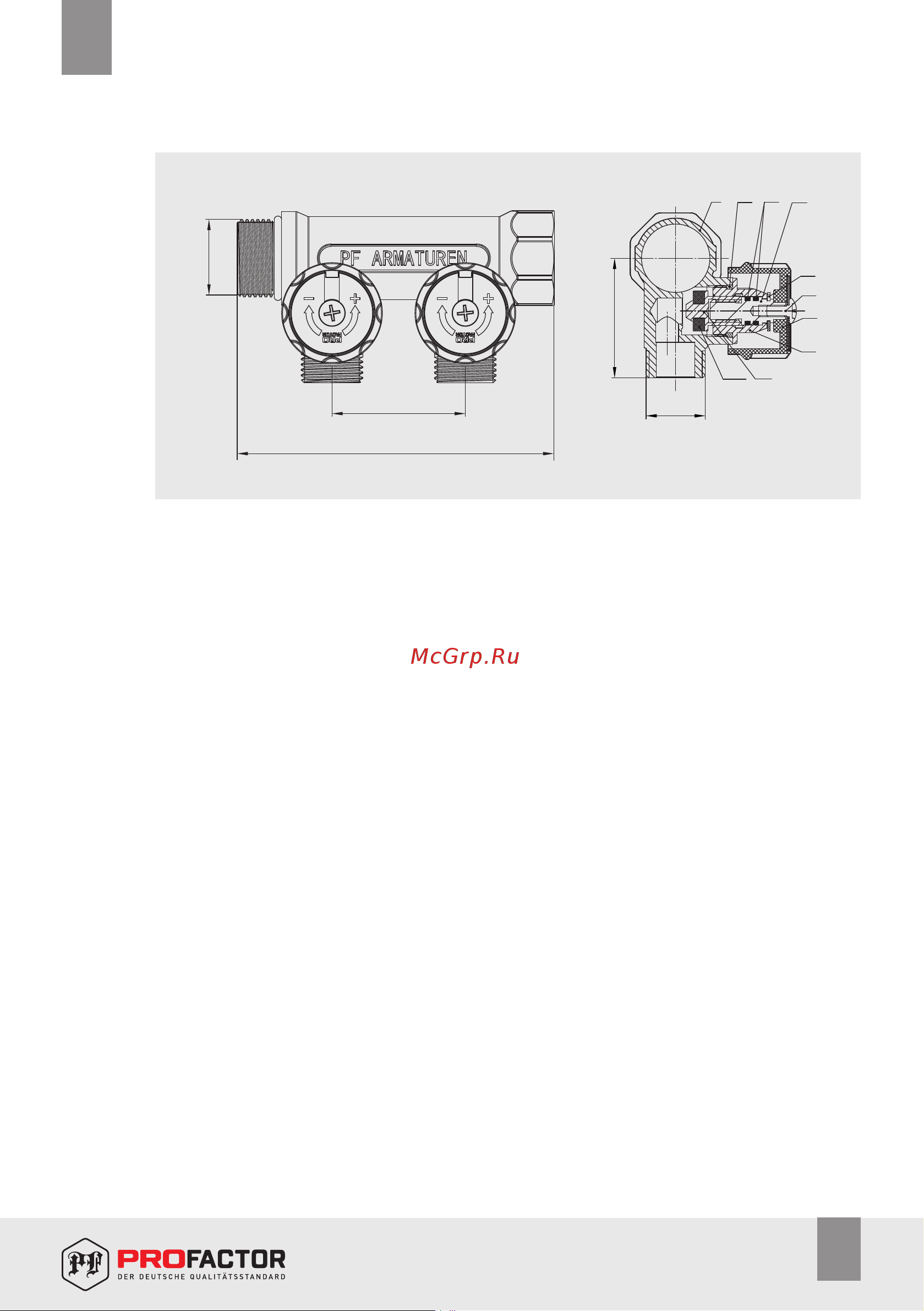

Коллектор состоит из корпуса (1), головки (8), штока (4), ползуна (9) и ручки (7).

Корпус представляет собой трубу, имеющую на одном конце внутреннюю цилиндри-

ческую резьбу, на другом конце — наружную цилиндрическую резьбу, для присоеди-

нения к трубопроводу.

Сбоку корпус имеет от 2 до 4 отводов с наружной цилиндрической резьбой 1/2" под

плоскую прокладку для присоединения циркуляционных контуров. Каждому отводу

соответствует отверстие под механизм вентиля с внутренней метрической резьбой

для ввинчивания головки (8), расположенное под углом 90° к отводу.

Корпус изготовлен из латуни марки CW617N (по DIN EN 12165-2011),

с хромированием поверхностей. Центральное отверстие головки в нижней части

представляет

собой шестигранник, а в верхней части имеет упор для штока (4). Шток

вставлен в головку снизу и зафиксирован стопорным кольцом (5). На нижнем конце

штока предусмотрена наружная червячная резьба, по которой перемещается ползун

(9), а на верхнем конце — посадочное место под ручку (7).

G1/2"

G3/4"

1 2 3 4

ВАННА

МОЙКА

1 – корпус

2 – уплотнительное кольцо

3 – уплотнительные кольца

4 – шток

5 – стопорное кольцо

6 – винт стопорный

7 – ручка

8 – головка

9 – ползун

10 – прокладка затвора
