Посадка штуцера в футорку (2) герметизируется двумя уплотнительными кольцами

(12). На штуцере также предусмотрены два уплотнительных кольца (13) для

герметизации обжимаемой трубы и диэлектрическая прокладка (14).

Уплотнительные кольца (12 и 13) изготовлены из синтетического эластомера (этилен-

пропиленовый каучук, EPDM), а прокладка (14) — из эластичного тефлона повышен-

ной температурной стойкости (политетрафторэтилен, PTFE).

Адаптер коллектора под плоскую прокладку PROFACTOR используется при монтаже

систем горячего и холодного водоснабжения, для подключение гибких подводок

и фитингов с накидной гайкой и плоской уплотнительной прокладкой к патрубкам

арматуры.

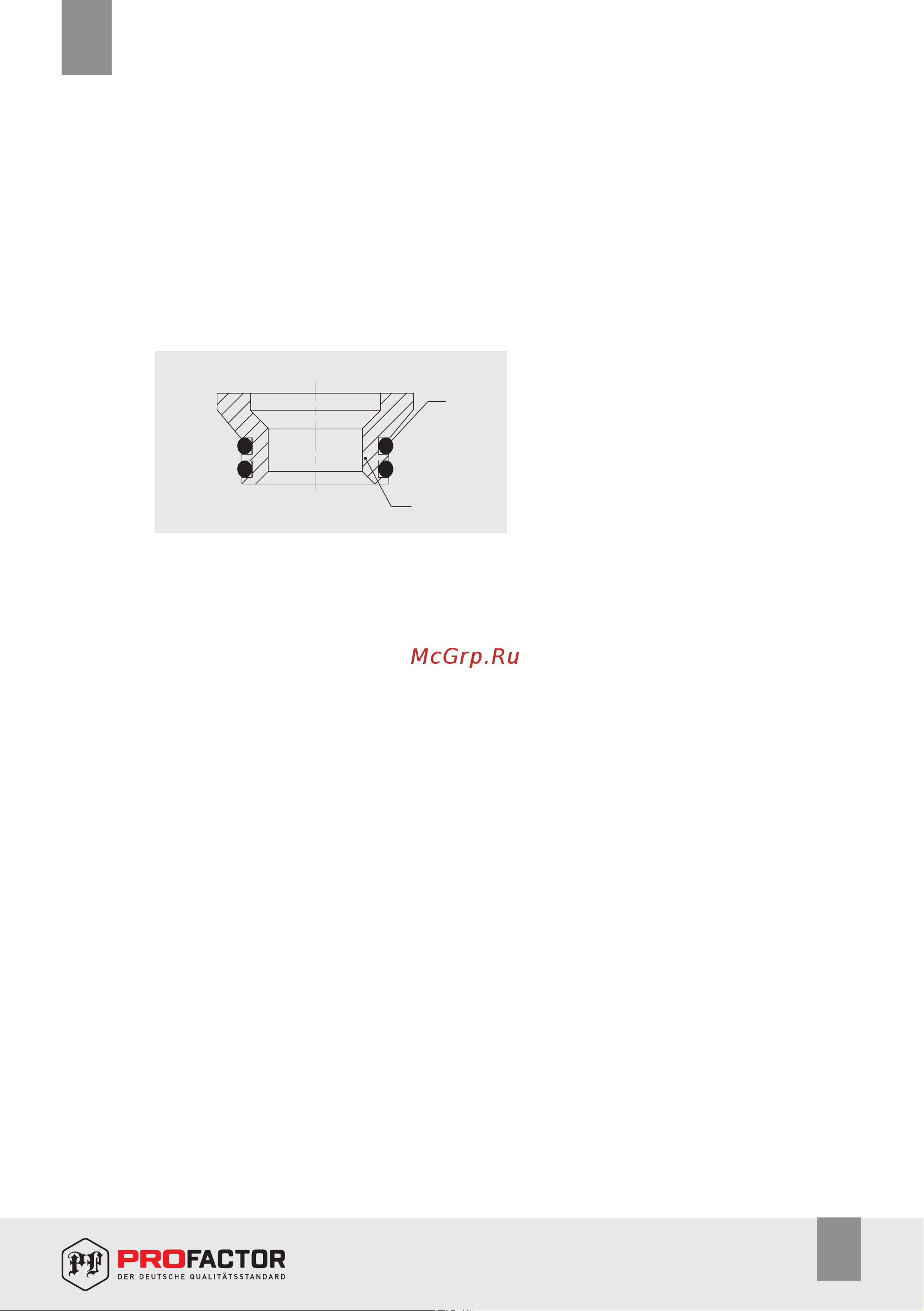

3.6. Адаптер коллектора под плоскую прокладку :

1 – Адаптер

2 – Уплотнительные кольца

4. ПРИНЦИП РАБОТЫ

Коллектор без запорной и регулировочной арматуры (модели PF MF 262, 263)

распределяет жидкость по потребителям, но не дает возможности отключать и регули-

ровать расход в каждом из них.

Коллектор со встроенными шаровыми кранами (модели PF MV 264, 265; PF MVP 266,

267) распределяет поток по потребителям и позволяет отключать каждую линию в

отдельности, но не имеет возможности регулировать расход на отдельном потре-

бителе. Отключение конкретного потребителя происходит с помощью шарового крана.

Коллектор с встроенными регулировочными вентилями (модели PF MV 268, 269;

PF MVP 268С, 269С) распределяет поток жидкости, а также имеет возможность

отключения и регулирования каждой отдельной линии.

При вращении ручки вентиля по часовой стрелке шток опускает ползун с прокладкой

вниз на седло, закрывая проход. При вращении ручки против часовой стрелки шток

поднимает ползун, увеличивая постепенно проход.
