ИНСТРУКЦИЯ ПО МОНТАЖУ

Колпачки К-6, К-7, К-9, КП 22

1. Назначение и область применения.

• Колпачки К-6, К-7, К-9, КП 22 предназначены для установки штыревых изоляторов IF 27 на

штыри траверс.

2. Основные технические характеристики.

• Основные технические характеристики колпачков указаны в таблице 1.

Позиция Артикул

Диаметр

штыря, мм

Диаметр D1-D2-

D3-D4 мм

Масса, г Длина L,мм

К 6 13402042 20 19-31,5-35,9-21,6 18 43

К 7 13402052 22 21-31,5-35,9-23,9 15 43

К 9 13402062 24 23-31,5-38-27,9 23 70

КП 22

13402072

22-24

21-31,5-38-25,9

Таблица 1. Технические характеристики колпачков.

• Внешний вид колпачков представлен на рисунке 1.

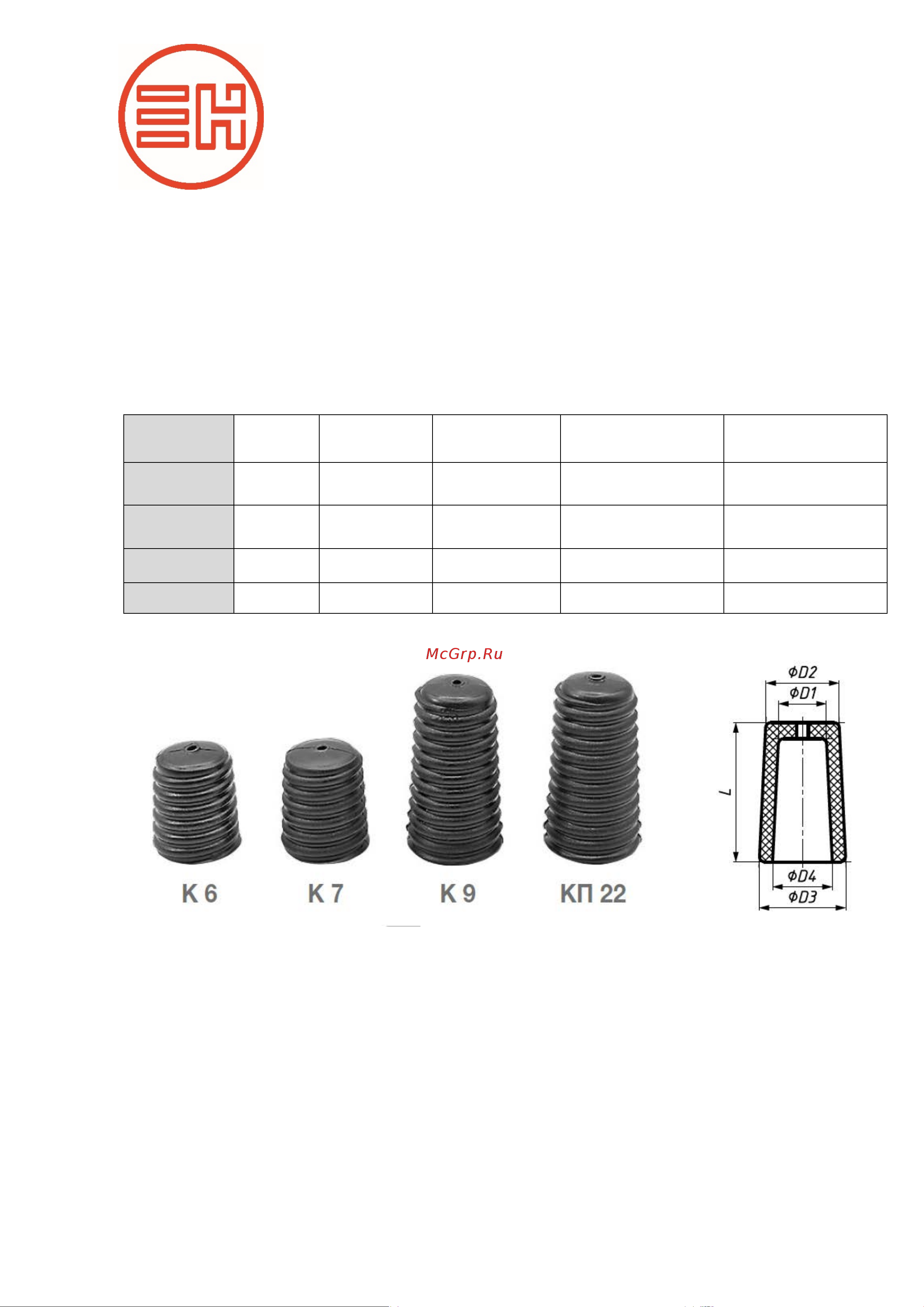

Рис. 1. Внешний вид колпачков.

• Колпачки К-5, К-6, К-7, К-9, КП 22 являются необслуживаемыми изделиями. Ремонт

колпачков не предусмотрен. Возможен демонтаж.

3. Подготовка изделия к работе

• Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов,

отбитых краёв, трещин и деформаций.

4. Монтаж

• Последовательность операций монтажа:

− Определить тип колпачка в зависимости от диаметра штыря.
