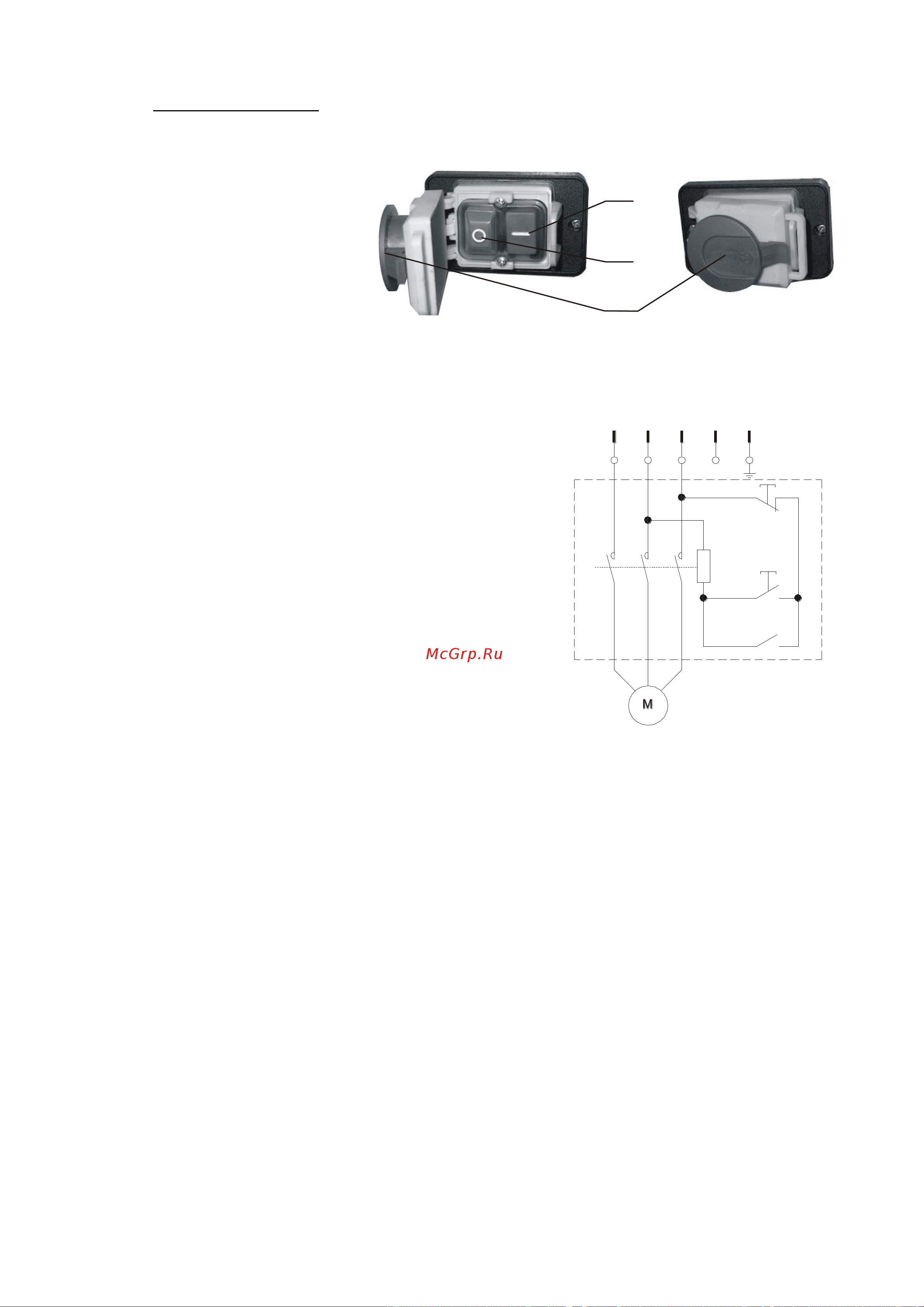

Схема включения

Условные обозначения в схеме (см. рис.):

L1,L2,L3 Фазовые провода.

N Средний провод

PE Защитный

провод.

SB2 Кнопка стоп.

SB1 Кнопка старт.

KM1 Контактор.

KM Катушка.

контактора.

M Двигатель.

XP Вилка.

В соответствии с нормами EN

60204-1 п. 7.3 рекомендуется цепь

розетки для подсоединения подвижного

привода станка оснастить защитным

элементом для того, чтобы исключить

перегрузку электродвигателя. Защитный

элемент должен соответствовать

характеристикам двигателя и должен

быть установлен на номинальный ток

электродвигателя, приведенный на его

производственном щитке.

13. Техническое обслуживание станка.

1. Перед началом работы проверти уровень масла в деталях скольжения и

вращающихся механизмах (см. Схему смазки)

2. По окончании работы очистите все детали станка и смажьте маслом детали

скольжения, направляющие болты и шпиндель.

3. Периодически заменяйте масло.

4. Не открывайте крышку клиновых ремней, до тех пор, пока станок

полностью не остановится. Это может привести к травме.

В случае если обнаружатся неполадки в работе станка, немедленно остановите

работу и проконсультируйтесь в сервисном центре, как устранить возникшие

проблемы с оборудованием.

L1 L2

L3 N

KM1

SB1

SB2
