7. Устройство станка.

Станок состоит из шпиндельной головки, опоры, патрона опоры,

рабочего стола, основания и электрического привода. Шпиндельная головка

размещена в верхней точке опоры. Рабочий стол крепиться к опоре патроном,

который в свою очередь расположен в средней части опоры. Опора закреплена

в основании станка. Все части составляют единое целое и придают

конструкции устойчивость во время работы.

Рабочее место.

Данным сверлильным станком необходимо управлять, находясь с лицевой

стороны станка, непосредственно перед сверлильным механизмом. Это

единственное положение, которое позволяет рабочему без проблем управлять

всеми рабочими элементами.

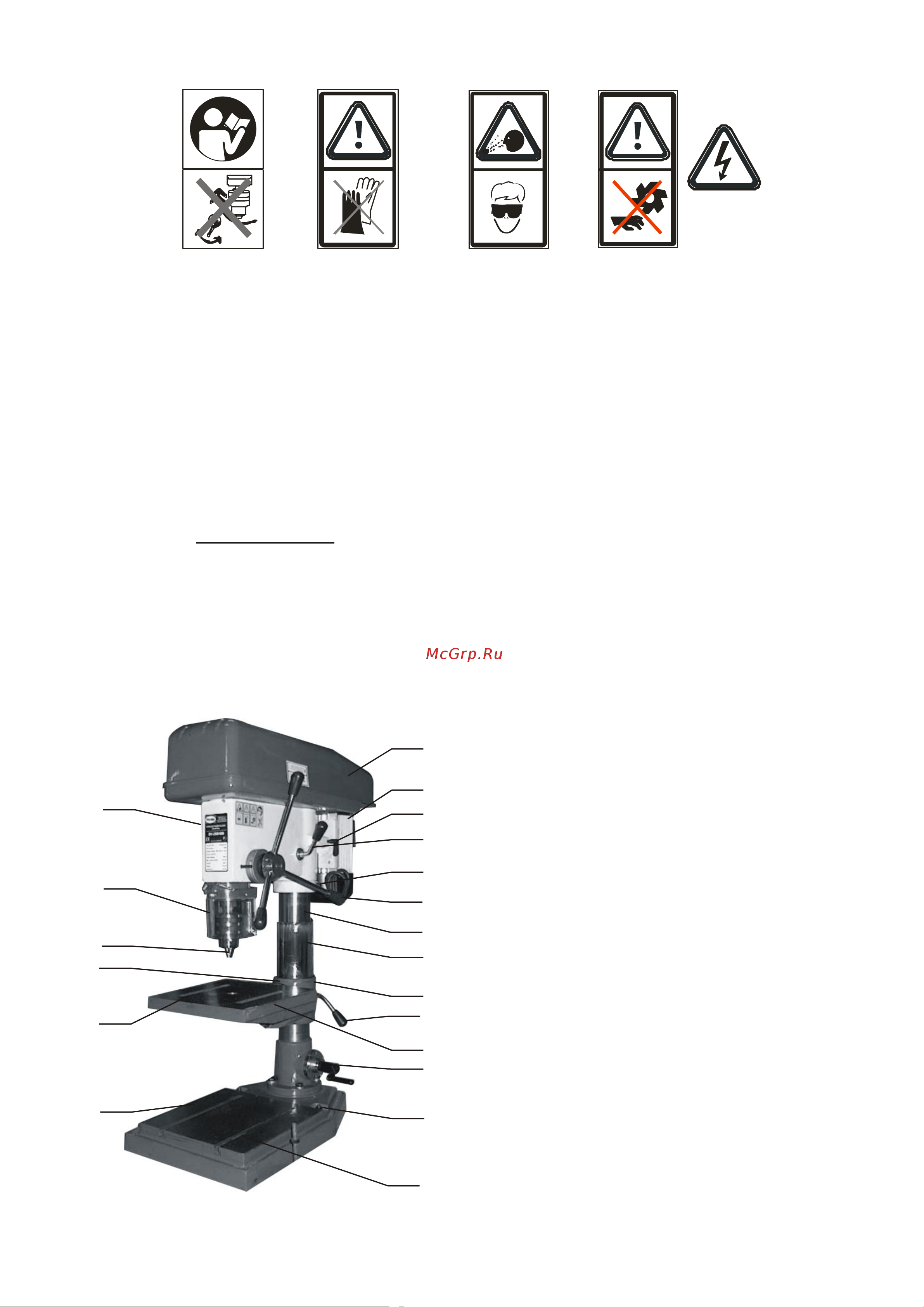

8. Описание станка (см. фото).

1. Крышка.

2. Двигатель.

3. Зажимной болт двигателя;

4. Зажимная ручка шпиндельной

головки;

5. Зажимной болт ограничительного

кольца;

6. Рычаг подачи шпинделя;

7. Опора;

8. Дистанционная гильза;

9. Зажим стола;

10. Зажимная ручка стола;

11. Рабочий стол;

12. Ручка для регулирования

положения стола и головы;

13. Анкерный болт (нет в комплекте

поставки);

14. Т- образный паз в основании

станка 14 мм;
