шпинделю. Установите требуемую скорость вращения, натяните клиновой

ремень, закрепите зажимные болты двигателя и закройте крышку привода (см.

фото).

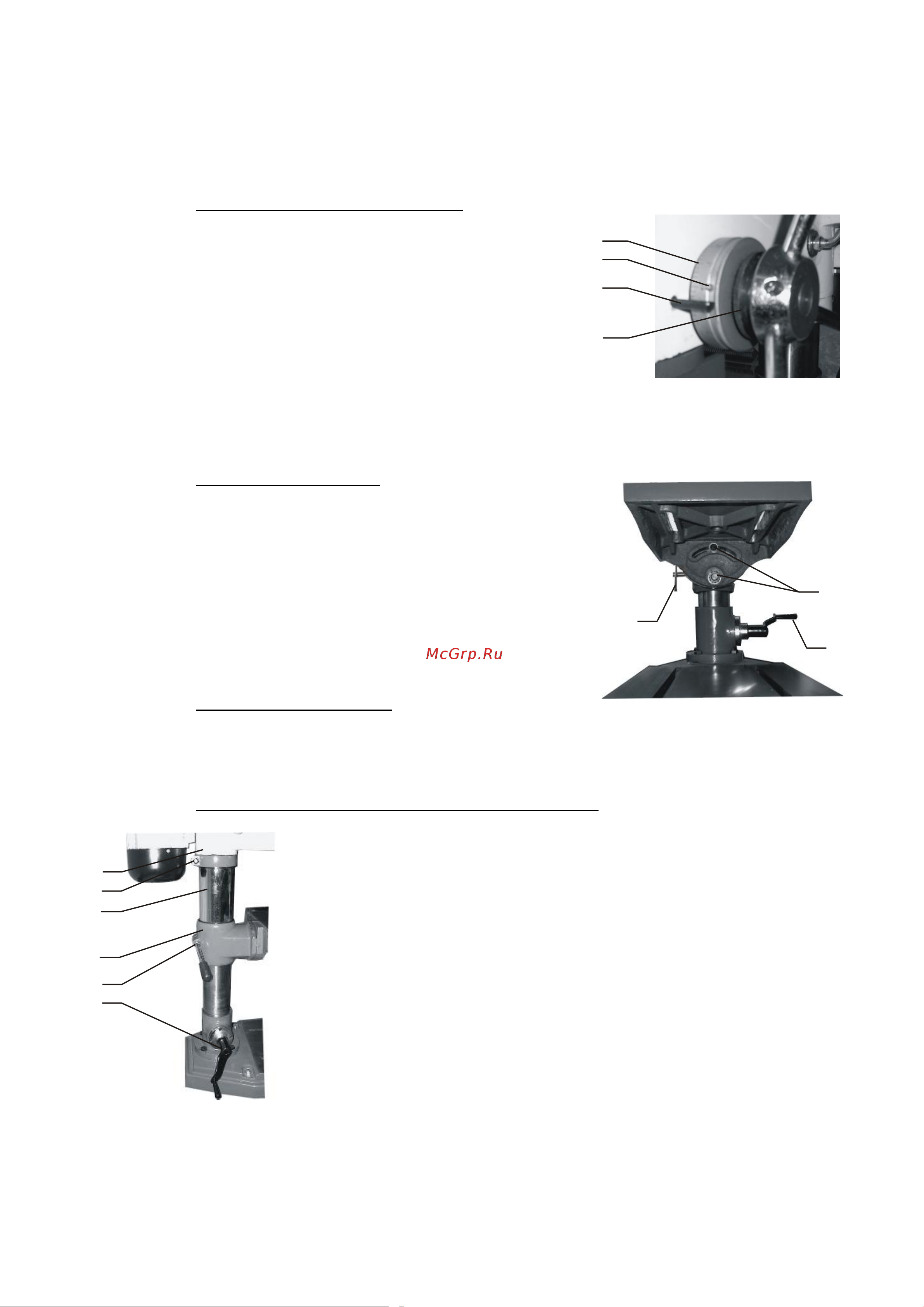

Наладка глубины сверления.

Глубина сверления устанавливается

следующим способом (см. фото):

режущую часть сверла установите как можно

ближе к обрабатываемой детали. Ослабьте

фиксирующие гайки (номер 4) и установите шкалу

(номер 1 на фото) на требуемую глубину сверления.

Закрепите фиксирующую гайку и опускайте

шпиндель вниз до тех пор, пока штырь нониуса не встретиться с контрольным

рычагом (3).

Перемещение стола (см. фото).

Регулировка высоты (см. фото)

Ослабьте зажимной рычаг (5). Установите

рукоятку 6. Переместите стол не необходимую

высоту, а так же установите положение стола

относительно опоры. Зафиксируйте зажимным

рычагом стол таким образом, чтобы он был

неподвижным.

Регулировка наклона (см. верхнее фото).

Ослабьте два болта (7). Установите необходимый уровень наклона.

Зажмите болты.

Регулировка высоты шпиндельной головки (см. нижнее фото).

Для регулировки высоты головки необходимо

ослабить зажимной рычаг (5). При помощи рукоятки (6)

выверните патрон стола на такую высоту, чтобы

дистанционная гильза (9) соприкасался с патроном головы

(11). Ослабьте болт фланца (10), установите высоту

головы на требуемый уровень и зафиксируйте болт таким

образом, чтобы голова была неподвижной. Рукояткой (6)

установите требуемую высоту стола и затяните зажим

стола (8). При необходимости снова изменить высоту

стола, всегда следуйте данным указаниям.

На фотографиях:

1 – нониус;

2 – штырь нониуса;

3 – контрольный рычаг;

4 – фиксирующая гайка;

5 – рычаг зажима стола;
