Операция гибки и регулировка

1. Перед выполнением гибки необходимо отсоединить

скользящую шестерню с помощью вильчатого звена от

главного передаточного механизма.

2. Опустить переднюю защитную решетку и закрепить ее.

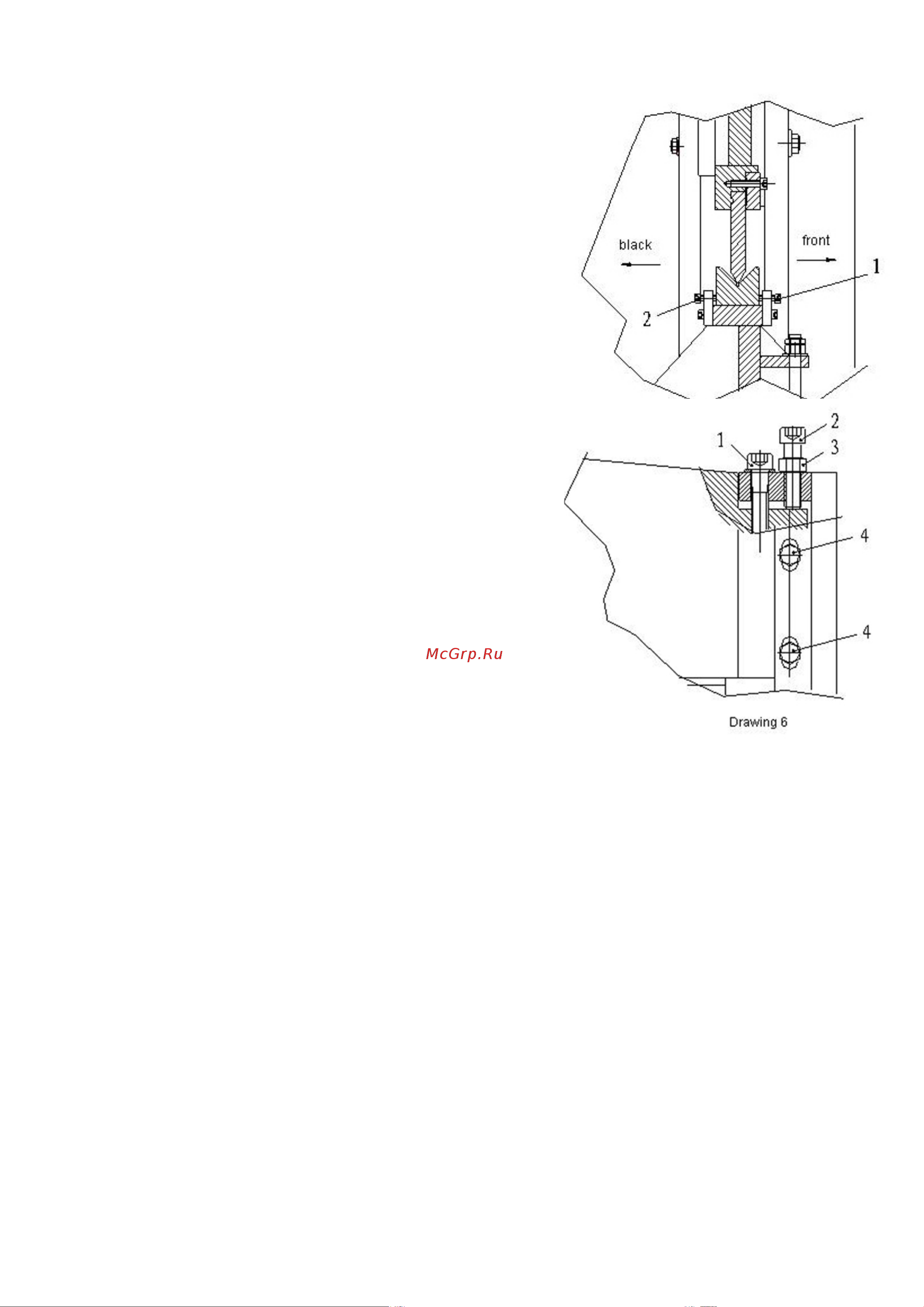

3. Убедиться, что верхнее лезвие пуансона находится на

центральной линии канавки матрицы. (см. рис. 5)

Порядок регулировки:

Ослабьте болт 1 и затяните болты 2, матрица

передвигается впереди. Ослабьте болт 2, затяните болт

1, матрица передвигается в обратном направлении.

4. Регулировка расстояния между пуансоном и матрицей

(см. рис.6)

Порядок регулировки:

Для опускания пуансона ослабить болты 1, 4 и гайку 3,

затянуть болт 2;

Для поднятия пуансона ослабить болты 2, 4 и гайку 3,

затянуть болт 1.

Когда зазор соответствует условиям гиба, закрутите болты

и гайку.

Внимание: зазор между матрицей и пуансоном с обеих

сторон должен быть одинаков

5. Выполнить пробную операцию гиба в соответствии с

электрической схемой.
