Коллекция мебели "Система-М"

Дверца (ДСП) ТМ

ДД-1/2/3/1У/3У; Дверца (ДСП) ТМДА-1/1У/1Г; ТМДС-2Л, ТМДС-2П (дверца с

алюминиевой рамкой); Дверца стеклянная ТМДС-2/2У

ИЛКОН

производственная фирма

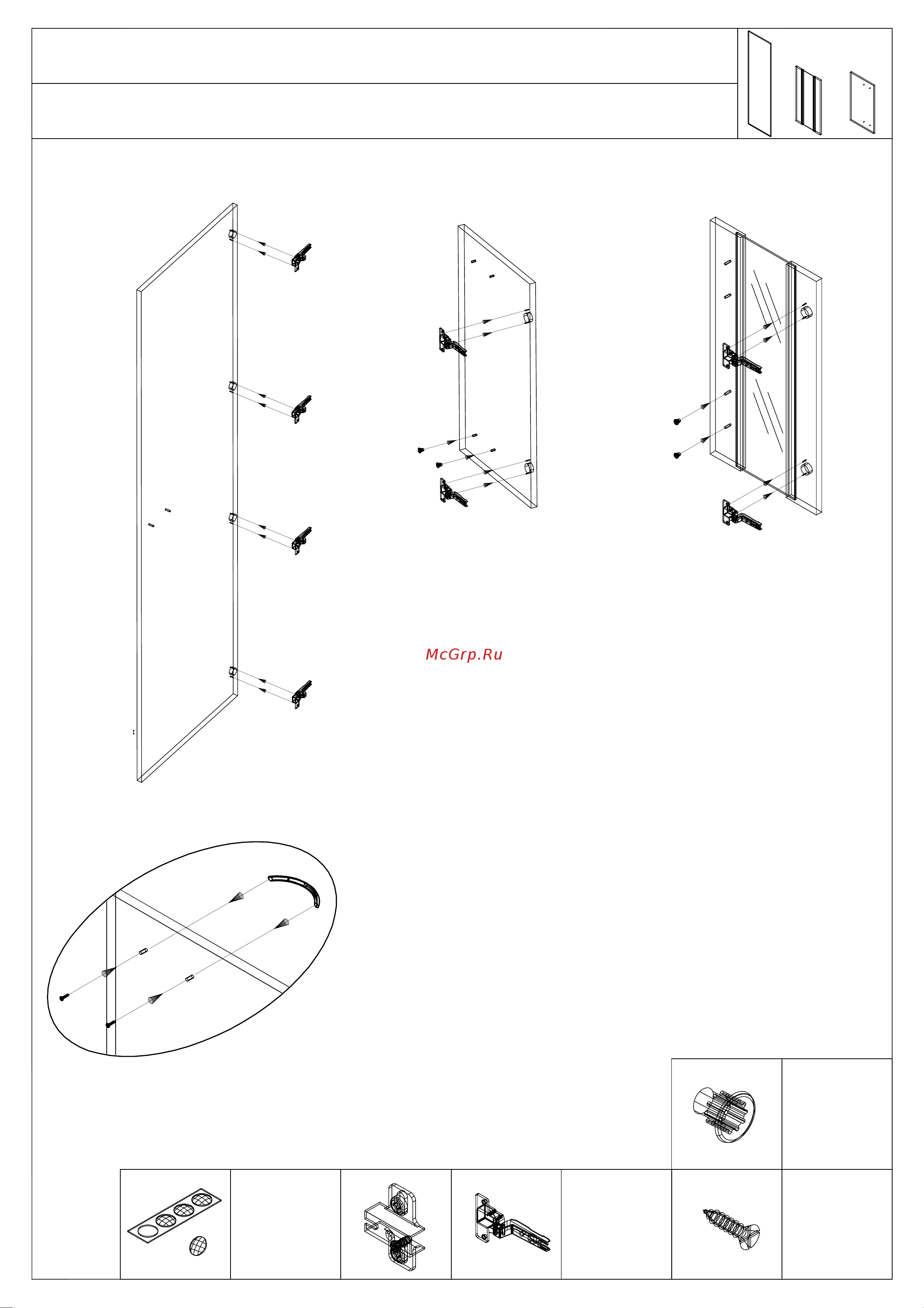

СХЕМА СБОРКИ

I-дверца ДСП

II -дверца ДСП

III-дверца стеклянная

1. Закрепить на боковине стеллажа монтажные планки (5).

2. С помощью саморезов (8) установить петли (6) в гнезда на дверцах

(I), (II), (III).

3. В зависимости от того, на какую боковину навешивается дверца (II),

досверлить насквозь сверлом ∅5мм верхние или нижние глухие отверстия

для крепления ручки, обязательно подкладывая при этом фальш -панель

или брусок. С помощью винтов из комплекта ручки закрепить ручку на

дверце (I), (II), (III) (рис. 4).

В дублирующие отверстия установить заглушки

(1) (рис. 2, 3).

4. Навесить дверцы в необходимой комбинации на боковины стеллажа .

5. После установки дверцы (I) в гардероб, при помощи саморезов (9)

прикрепить к боковине гардероба ответную планку замка (7)

предварительно разметив место установки на боковине напротив замка .

6. Отрегулировать дверь по прилагаемой инструкции по регулировке

дверей.

7. После установки дверцы в стеллаж , на переднюю кромку средней

полки наклеить 2 амортизатора (3).

5 6

Рис.1

3,5х16

Рис.2

Рис.3

III

Рис.4
