Компенсатор «Козлова»

для полипропиленовых труб.

Техническое описание, способы монтажа и расчеты компенсационных

участков

Полипропиленовые (ППР) трубы используются для систем отопления и

горячего водоснабжения. Полипропилен имеет высокий коэффициент

температурного линейного расширения. При использовании ППР труб для

стояков или лежаков систем отопления и водоснабжения имеющих

значительные линейные размеры необходимо использовать компенсаторы

или компенсирующие «п»-образные участки трубопроводов.

Для труб ППР диаметром до 40мм используются кольцевые компенсаторы

типа «омега». Эти компенсаторы неудобны тем, что не всегда есть

возможность расположить их скрытно или в отведенных коллекторных

шкафах.

Для диаметров труб более 50мм используются либо компенсирующие

участки, либо стальные фланцевые компенсаторы. Компенсирующие участи

обладают теми же недостатками, описанными выше. Фланцевые

компенсаторы имеют значительные диаметры фланцев что неудобно для

монтажа компенсаторов на стояках , расположенных, как правило, близко к

стене или стенам. Также система ответные стальные фланцы + фланцевый

компенсатор имеет значительный вес, что требует дополнительных усилий по

крепежу данного узла.

Для решения аналогичных задач в стальных трубопроводах используются

приварные или резьбовые компенсаторы. Рис 1

Рис 1

Для ППР труб предлагается компенсатор «Козлова» с компенсирующим

участком (сильфоном) выполненным из стали (двухслойной), с толщиной

слоя стали 1.5мм. Кожух выполнен из ППР (трубная часть) . К сильфону с

двух сторон приварены шовной сваркой комбинированные муфты ППР, с

другой стороны муфты используются под диффузионную сварку с ППР

трубопроводами базовых размеров (согласно ассортименту по ГОСТ Р 52134

DN (мм): 20, 25, 32, 40, 50.

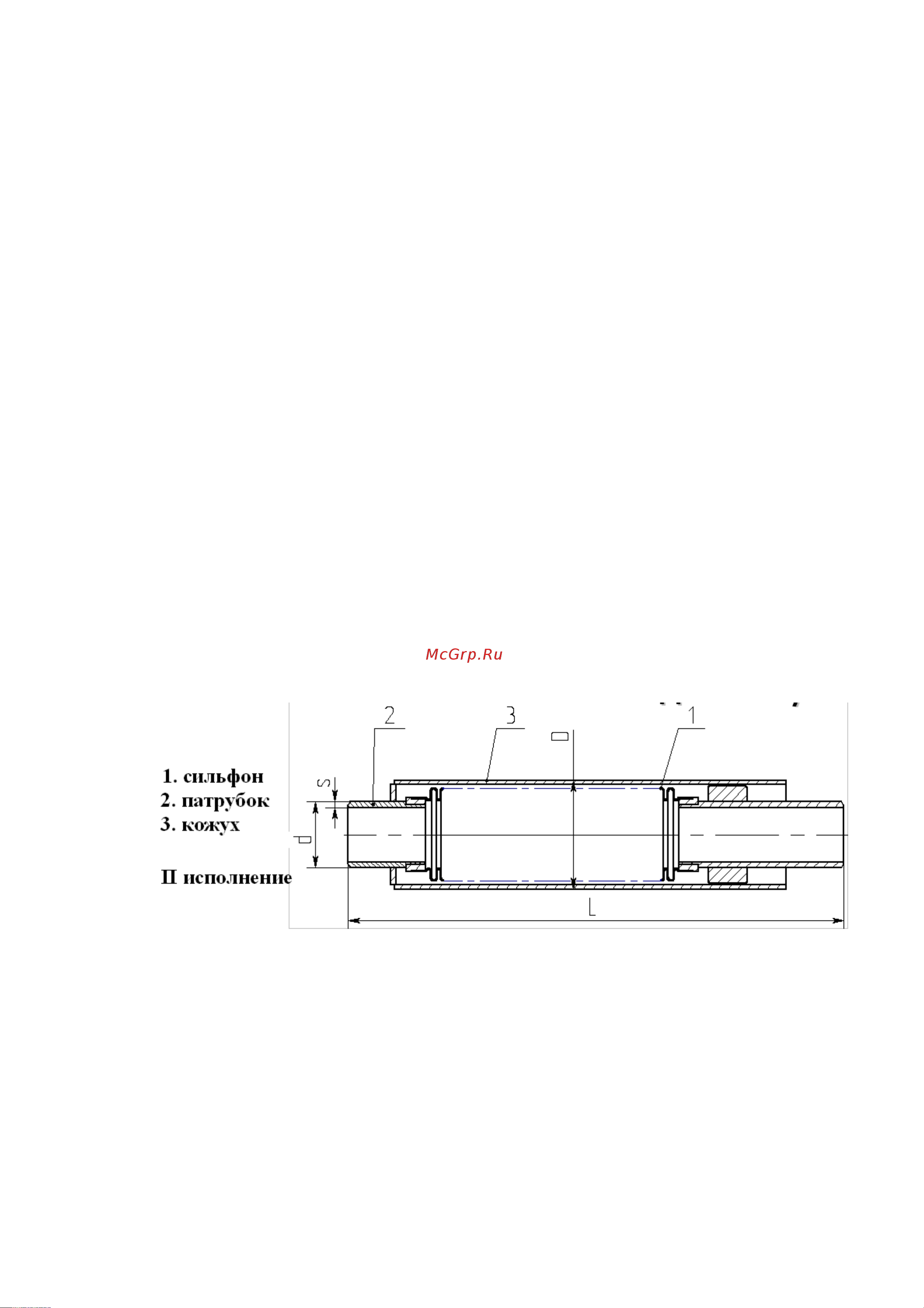

Принципиальная конструкция ниже.

Компенсатор сваривается с одного конца с ППР трубой номинального

размера, с другой стороны с муфтой или фитингом номинального размера
