5. Монтаж

Установка должна быть спроектирована так, чтобы компенсаторы не использовались в качестве опорного

элемента. Трубопровод должен иметь в нужных местах запроектированные стальные стационарные опоры

и передвижные опоры. Ответные фланцы должны быть чистыми, без заусениц, без масляных загрязнений и

должны соответствовать фланцам компенсатора. В случае, когда монтаж компенсатора выполняется за

насосом с напорной стороны или где давление превышает значение из таблицы ниже, следует применять

ограничитель движения.

Номинальный диаметр

Максимальное значение

давления, бар

15-100

12,2

125-250

9,3

300-350

6,2

400-600

3,1

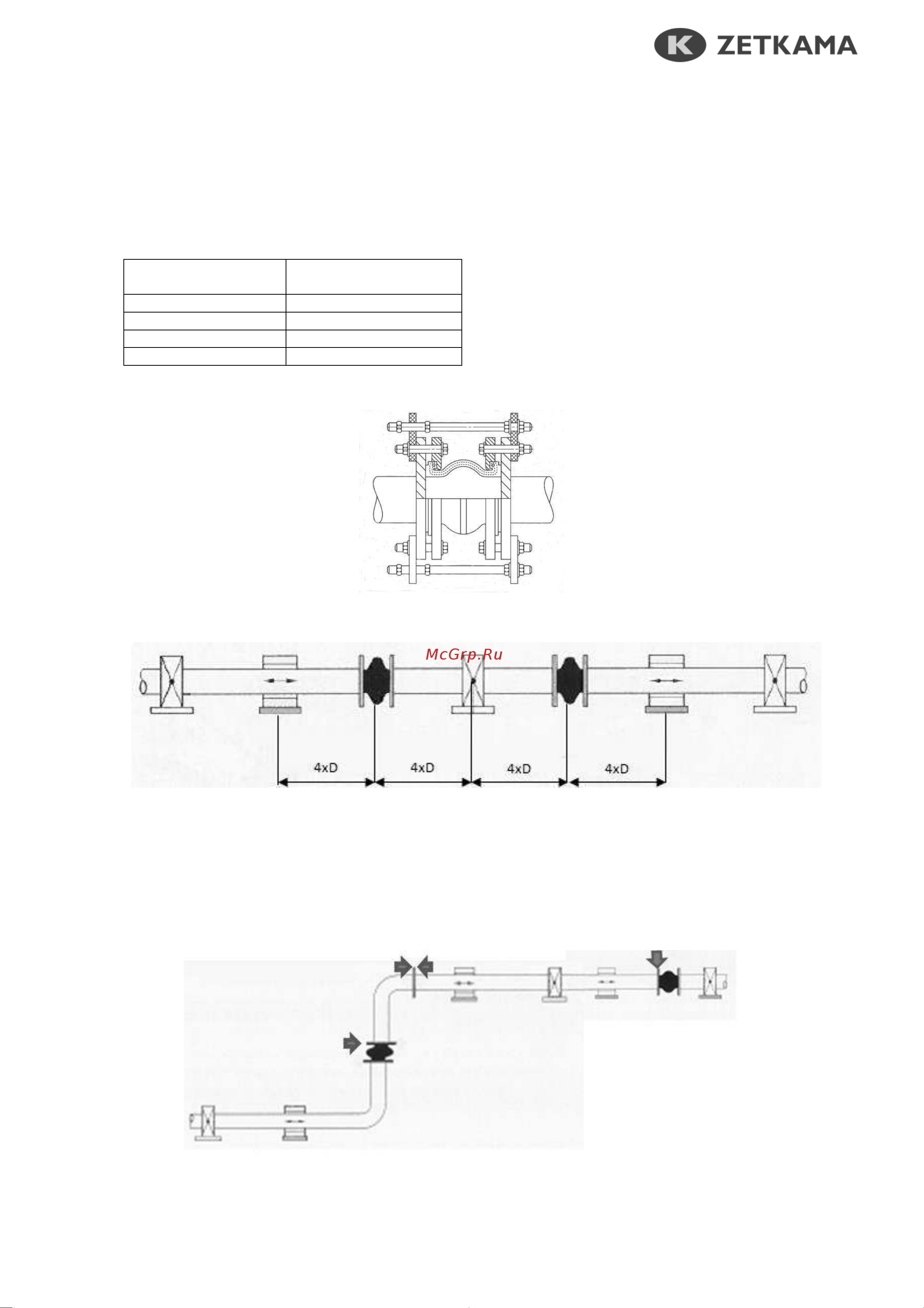

Компенсатор с ограничителем движения

Основные схемы установки

В случае применения последовательно двух передвижных опор расстояние между ними может составлять

14 х D, где D – диаметр трубы.

Ответные фланцы, между которыми монтируется компенсатор должны быть параллельны, а расстояние

между ними должно совпадать с размером «L». Допустимое отклонение от строительной длины

составляет +/- 5 мм.

В случае монтажа компенсатора вблизи насоса, расстояние от компенсатора до патрубка насоса должно

составлять 1,5 х DN.
