РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

COSMO MICRO 25

Лазерный дальномер

adainstruments.com

1 4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Дальность без отражателя, м........................

Точность, мм........................................................

Наименьшая используемая

единица измерения, м.....................................

Единицы измерения.........................................

Класс лазера ........................................................

Тип лазера ............................................................

Автоматическое отключение, сек...............

Батарея/разъем зарядного устройства......

Рабочая температура, С °.................................

Температура хранения, С °..............................

Размер, мм............................................................

Вес, г .......................................................................

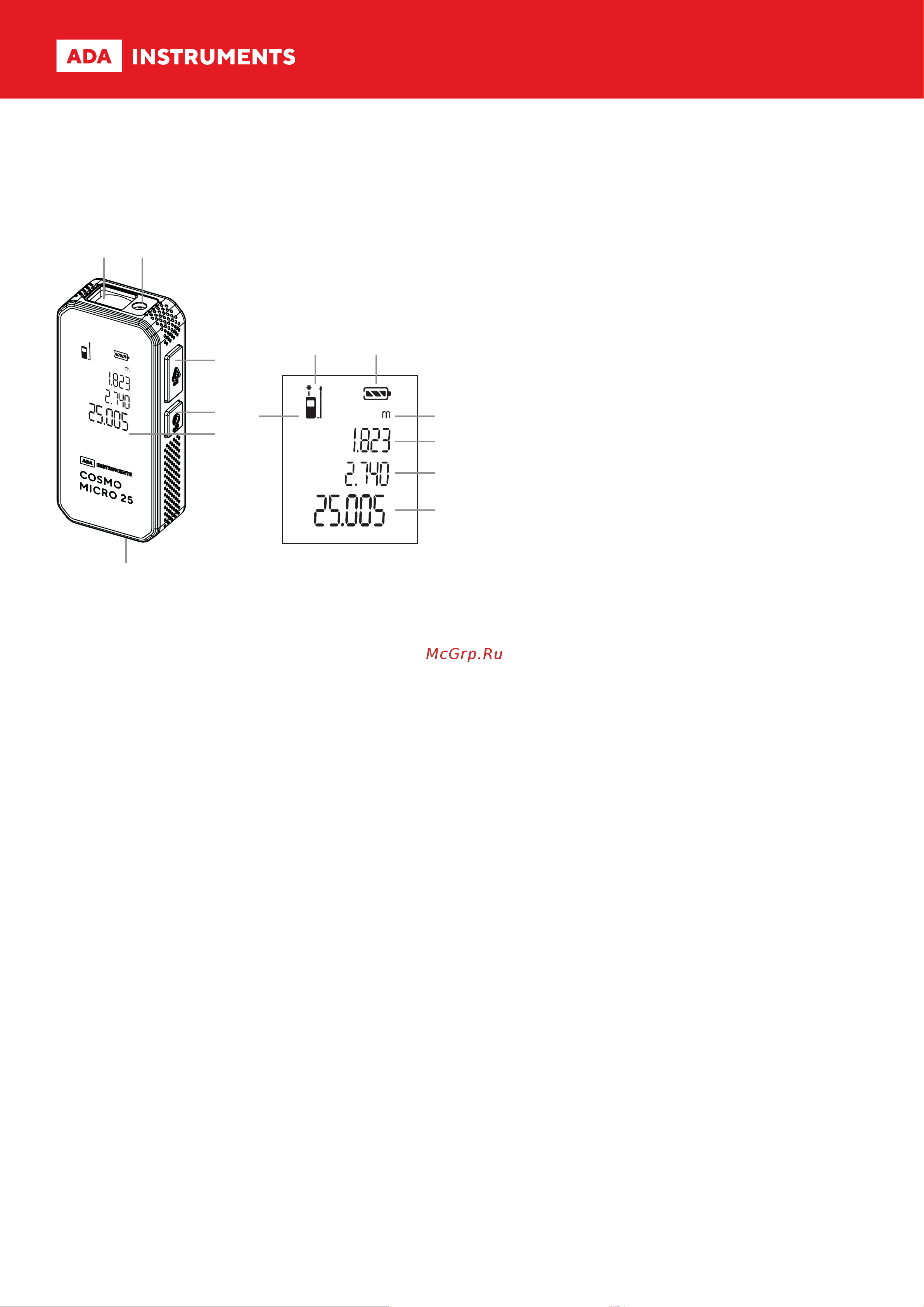

УСТРОЙСТВО (РИС.1):

1. Кнопка включения/измерения/трекинг

2. Стереть/выключить

3. Дисплей

4. Разъем питания USB Type-С

5. Приемная линза

6. Окно лазера

ДИСПЛЕЙ (РИС. 2):

1. Точка отсчета (только нижний край)

2. Лазер включен

3. Индикация заряда батареи

4. Единица измерения (м/фт)

5. Строка 2

6. Строка 1

7. Основная строка

ЗАРЯД АККУМУЛЯТОРА

Дальномер работает от встроенного литиевого аккумулятора. Уровень

заряда аккумулятора отображается на дисплее (3). Мигающий индикатор

(3) без внутренних сегментов обозначает низкий уровень заряда. Для за-

ряда подключите зарядное устройство через кабель USB Type-С к разъему

в нижней части дальномера. При полном заряде индикатор (3) не мигает,

все сегменты заполнены.

ВНИМАНИЕ! Не используйте зарядное устройство с выходным напря-

жением более 5 В. Более высокое напряжение выведет устройство

из строя.

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ

─ Нажмите один раз кнопку (1): прибор и лазер включены.

─

При более длительном нажатии на эту клавишу происходит включение

режима трекинг (непрерывное измерение).

─

Для выключения дальномера нажмите на кнопку (2) в течение 2 секунд.

ВЫБОР ЕДИНИЦ ИЗМЕРЕНИЯ (FT/M)

На выключенном приборе нажмите и удерживайте более 8 секунд (до зву-

кового сигнала) клавишу включения(1). Выбранные единицы измерения

(ft/m) отобразятся на дисплее. При последующем включении, если менять

единицы измерения не планируется, при включении не нажимайте на

клавишу включения более 8 секунд.

ИЗМЕРЕНИЯ

Нажмите однократно на кнопку (1) для включения прибора, активации

лазерного указателя. Нажмите еще раз для проведения измерения. Про-

звучит звуковой сигнал. Результат измерения отобразится на дисплее

в основной строке. При следующем измерении полученный результат

отобразится в основной строке, а предыдущий результат переместится в

строку 1. Для стирания полученного результата нажмите кнопку (2).

РЕЖИМ ТРЕКИНГ

В режиме трекинг дальномер непрерывно измеряет расстояния. Для

включения трекинга нажмите и удерживайте более 2 секунд кнопку (1).

На дисплее будут отображаться: основной строке измеряемое расстоя-

ние, в строке 1 – минимальное измеренное расстояние, в строке 2 – мак-

симальное измеренное расстояние. Для выключения трекинга нажмите

на кнопку (1).

РАБОТА С МОБИЛЬНЫМ ПРИЛОЖЕНИЕМ

Измеренные расстояния можно передавать на мобильное устройство.

Для начала работы, установите программное обеспечение ADA PHOTO

PLAN, просканировав QR код на упаковке, или воспользуйтесь поиском

в онлайновых магазинах приложений. В приложении можно делать фо-

тографии измеряемых объектов или чертеж. На линии, обозначающие

размеры, можно наносить значения, полученные от прибора.

КАЛИБРОВКА ДАЛЬНОМЕРА

Точность измерений можно калибровать самостоятельно. Шаг калибров-

ки 1 мм. Произведите контрольное измерение дистанции. Вычислите по-

правку, которую необходимо внести в память дальномера по формуле (в

мм):

Истинное значение – полученное значение = поправка.

(например: 200 мм – 202 мм = -2 мм).

Ввод поправки:

─ Выключите дальномер.

─ Нажмите и удерживайте кнопку ВЫКЛЮЧЕНИЕ (OFF) более 10 секунд

до звукового сигнала. На экране отобразится значение поправки,

введенное на заводе.

─ Для вычисления нового значения поправки нужно прибавить вы-

численную поправку со своим знаком (например: 13 мм + (-2мм) =

11 мм).

─ Нажимая кнопку ВКЛЮЧЕНИЕ (ON) (увеличение) или ВЫКЛЮЧЕНИЕ

(OFF) (уменьшение) установить новое значение калибровки.

─ Для записи нового значения в память дальномера и выхода из режи-

ма калибровки нажмите и удерживайте до звукового сигнала кнопку

ВКЛЮЧЕНИЕ (ON).

─ Выключите дальномер.

0.05~25

±3

m/ft (метры/футы)

класс 2

620~690нм; <1мВт

180

встроенный Li-ion аккуму-

лятор / USB Type-С 5В

0~40

-20~60

84×39×19

50.5

Рисунок 2Рисунок 1
