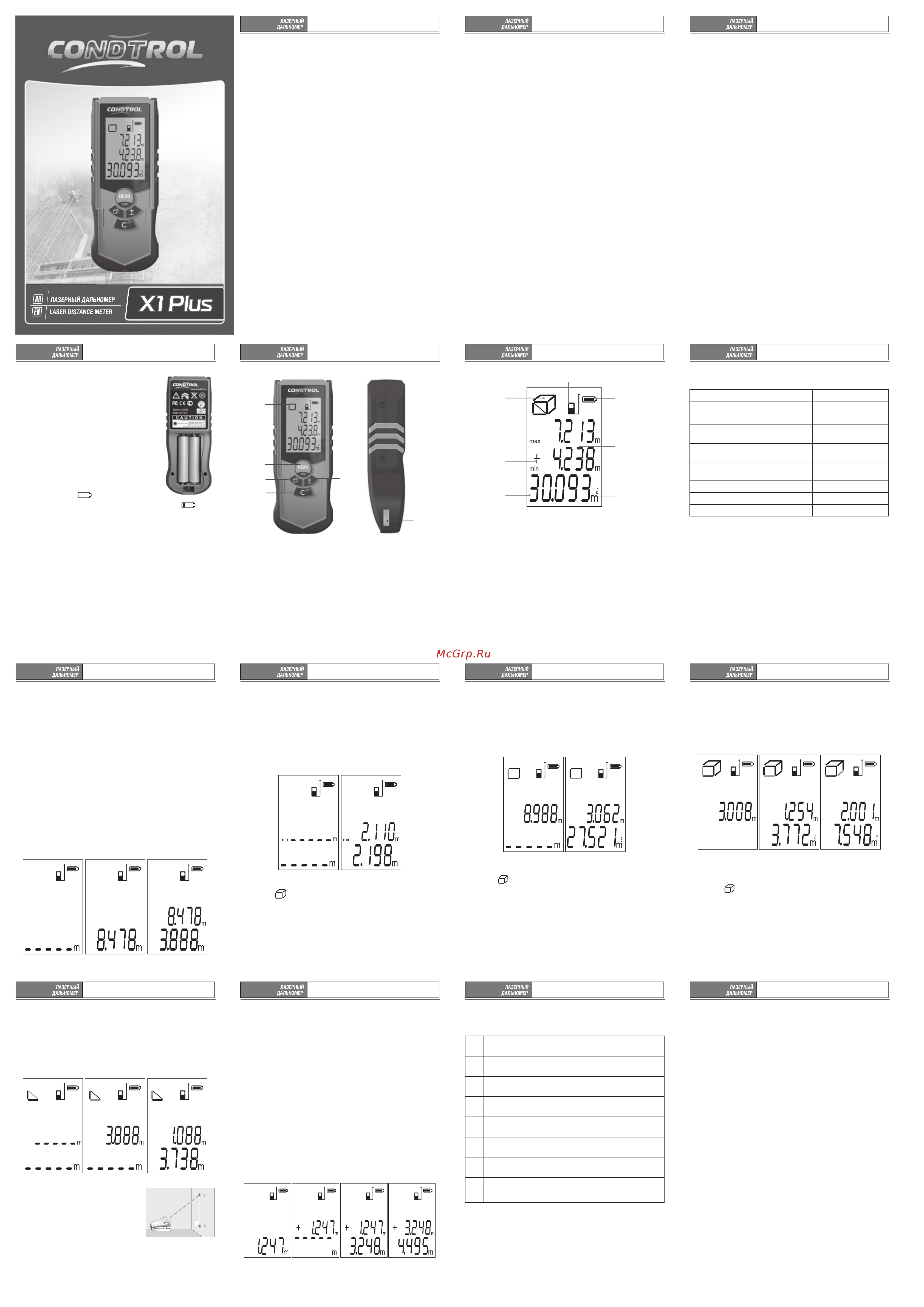

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

CONDTROL X1 Plus

Руководство по эксплуатации

ервис и консультационные услуги

http://www.condtrol.com

CONDTROL оставляет за собой право вносить изменения в конструк-

цию и комплектацию прибора без предварительного уведомления.

ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ

Гарантия на прибор составляет 36 месяцев.

Комплектация

Дальномер - 1 шт.

Руководство по эксплуатации - 1 шт.

ОСОБЕННОСТИ РАБОТЫ С ПРИБОРОМ

Ваш прибор является точным лазерным инструментом. Пожалуйста,

прочтите следующие рекомендации по эксплуатации лазерного даль-

номера.

• Не направляйте прибор на солнце или на какие-либо другие источники

яркого света. Это может повлечь за собой ошибки в измерениях.

• Не используйте дальномер как уровень.

• Не используйте прибор во влажную погоду, в запыленных и задымлен-

ных условиях или при каких-либо других неблагоприятных условиях. При

эксплуатации в подобных условиях могут быть повреждены внутренние

компоненты и нарушена точность прибора.

• При перемещении прибора из холода в тепло подождите, пока прибор

достигнет температуры окружающей среды.

• Измерения через бесцветные жидкости (вода) или другие полупрозрач-

ные материалы (стекло, пластик, полиэтилен ) и другие материалы с низ-

кой плотностью могут быть не корректны.

• Поверхности с антибликовым покрытием преломляют лазерный луч и

вследствие этого могут возникнуть ошибки в измерении.

• Блестящие и яркие окружающие предметы в совокупности с низкой от-

ражающей поверхностью уменьшают диапазон и точность измерения.

• Не помещайте прибор в воду. Вытирайте грязь влажной мягкой салфет-

кой.

ПРАВИЛА БЕЗОПАСНОСТИ

Предостережение:

прочитайте данное руководство перед тем, как

пользоваться прибором.

Дальномер имеет встроенный лазерный луч. Этот лазер класса II, име-

ет выходную мощность 1 милливатт и длину волны 650 нанометров.

Такие лазеры не представляют большого вреда для зрения, однако,

НЕ СМОТРИТЕ на луч во избежание временного ослепления.

Предостережение:

Лазерное излучение. Избегайте прямого воздей-

ствия лазера на глаза. Не смотрите на лазерный луч под прямым углом.

Включайте лазерный луч только тогда, когда пользуетесь прибором.

Не смотрите на лазерный луч через какой-либо оптический прибор, это

увеличивает вредное воздействие луча на глаза.

Предостережение:

Использование прибора для целей, не описанных

данным руководством, не допускается.

Предостережение:

• Не перемещайте, не повреждайте этикетки на приборе.

• Избегайте прямого воздействия лазера на глаза. Лазерный луч может

вызвать временную потерю зрения.

• Не устанавливайте прибор в положение, при котором кто-либо может

смотреть на лазерный луч – намеренно или ненамеренно.

• Не наводите лазерный луч на отполированные, отражающие поверх-

ности (например, зеркало, тонколистовая сталь). Отполированная по-

верхность может отразить луч обратно.

• Не пытайтесь отремонтировать или разобрать прибор. Ремонт дан-

ного прибора должен осуществляться только в уполномоченном сер-

висном центре.

• Не используйте прибор вблизи легковоспламеняющихся веществ.

• Не используйте аксессуары, не предназначенные для данного при-

бора.

Запрещается:

- использование вне указанных границ использования;

- деактивация систем безопасности и удаление пояснительных и

предупреждающих ярлыков;

- разборка прибора;

- изменение конструкции прибора или его модификация;

- использование аксессуаров, не предназначенных для данного

прибора;

- безответственное обращение с прибором на строительных лесах,

лестницах, при измерении вблизи работающих машин или открытых

частей машин и установок;

- прямое наведение прибора на солнце;

- намеренное ослепление посторонних;

- измерение в местах повышенной опасности без надлежащих мер

предосторожности (например: измерение на дорогах, стройпло-

щадках).

ОПИСАНИЕ

Изучите ваш прибор. Дальномер – точный измерительный прибор:

1. Дальномер используется для:

- измерения линейных расстояний;

- проведения косвенных измерений (функция теоремы Пифагора);

- подсчета площади и объема.

2. Удобный для работы экран с подсветкой.

3. Автоматическое включение подсветки дисплея

4. Функция автоматического выключения. Прибор отключается

автоматически через 3 минуты.

УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ

1. Откройте крышку отсека батареи

2. Вставьте батарейку в соответствии с инди-

каторами полярности в батарейном отсеке.

Убедитесь, что расположение батареи соот

ветствует полярности!

3. Закройте крышку.

Примечание:

• Замените батарею, когда индикатор показывает

отсутствие заряда .

• Если индикатор заряда батареи высвечивает одно деление ,

вы сможете произвести примерно 100 замеров.

• Вынимайте батарею из прибора, если не пользуетесь им в течение

длительного времени.

1 Скоба крепления наручного ремешка.

2 Дисплей.

3 Кнопка включения прибора / измерения /включения лазерного луча/

режима непрерывных измерений.

4 Кнопка сложения/вычитания, включения/выключения звукового

сигнала.

5 Кнопка включения режима измерения площадей/объема,

режима «косвенных» измерений

6 Кнопка выключения/сброса значений.

1 Значение в ячейке памяти/минимальное значение замера.

2 Знак значения в ячейке памяти.

3 Индикатор режима измерения площадей, объемов и «косвенных»

измерений

4 Значения замера.

5 Уровень заряда батареи.

6 Точка отсчета замера.

7 Единица измерения.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения 0,05 - 40 м

Погрешность измерения ± 3,0 мм *

Минимальная единица измерения 1 мм

Автоматическое выключение

лазер - 45 сек

прибор - 180 сек

Лазер 650 нм, класс II,

мощность менее 1 мВт

Оптимальный температурный рабочий

режим

0 °С ... +40 °С

Температура хранения –20 °С ... +60 °С

Габаритные размеры 110x43x26 мм

Вес 70 гр

*При благоприятных условиях (хорошая отражающая поверхность,

комнатная температура). При неблагоприятных условиях, таких как яр-

кий солнечный свет, очень слабое отражение от поверхности или боль-

шие перепады температур, диапазон измерений может быть меньше

заявленного и погрешность может увеличиться до ± 0,35 мм/м.

ИЗМЕРЕНИЯ

Режим единичных измерений

1. Включите прибор нажатием кнопки READ. П о с л е п р о в е д е н и я с а м о

диагностики прибор высветит на дисплее индикатор точки отсчета.

2. Нажмите кнопку READ для включения лазера

3. При повторном нажатии кнопки READ п р и б о р п р о и з в е д е т з а м е р .

Результаты замера высветятся в нижней строке дисплея.

4. Для проведения следующего замера нажмите READ. Р е з у л ь т а т ы

первого замера перемещаются в верхнюю строку дисплея.

5. Нажмите READ повторно. В нижней строке дисплея отображается

значение текущего замера.

6. Для удаления показаний замера нажмите C

OFF

7. Выключение прибора осуществляется нажатием и удерживанием

кнопки C

OFF

в течение 2 секунд.

Режим непрерывных измерений (трекинг)

1. Включите прибор как описано выше.

2. Нажмите READ и удерживайте в течение 2 секунд. Прибор будет про-

изводить замеры непрерывно. В верхней строке будет отображаться

минимальное из значений замеров, в нижней – текущее.

3. Для остановки работы прибора нажмите READ или C

OFF

4. Для выключения режима непрерывных измерений нажмите C

OFF

Измерение площади помещения

1. Нажмите для включения режима измерения площади; мига-

ющая линия на индикаторе показывает длину, которую необходимо

измерить.

2. Нажмите READ; в верхней строке экрана отображается измеренное

расстояние.

3. На индикаторе начинает мигать линия, обозначающая вторую сто-

рону.

4. Направьте лазер на объект для измерения второй стороны.

5. Нажмите READ; в верхней строке отобразится величина второго за-

мера, в нижней строке отобразится замеренная площадь.

Нажмите C

OFF

чтобы отменить последнее действие. Для выхода из

текущего режима измерения дважды нажмите C

OFF

Измерение объема

1. Нажмите дважды для включения режима измерения объема; ми-

гающая линия на индикаторе показывает длину, которую необходимо из-

мерить.

2. Нажмите READ; в верхней строке экрана отображается измеренное рас-

стояние.

3. На индикаторе начинает мигать линия, обозначающая вторую сторону.

4. Направьте лазер на объект для измерения второй стороны.

5. Нажмите READ; в верхней строке отобразится величина второго замера,

в нижней строке отобразится площадь - результат двух предварительных

замеров.

6. Нажмите READ; третье измеренное значение отобразится в верхней стро-

ке. Величина вычисленного объема отобразится в нижней строке экрана.

Нажмите C

OFF

чтобы отменить последнее действие. Для выхода из теку-

щего режима измерения дважды нажмите C

OFF

Проведение «косвенных» измерений (измерение по теореме Пифагора)*

Определение расстояния с помощью двух дополнительных измерений

1. Нажмите включения режима косвенных измерений. Мигающая

линия на значке показывает первую сторону (гипотенузу) правильного

треугольника, которую необходимо измерить.

2. Нажмите READ для включения лазерного луча; индикатор лазер бу-

дет мигать.

3. Направьте лазер на объект. Нажмите READ для замера расстояния до

точки 1 (см. рис 1.); результаты замера отображаются в верхней строке

экрана. Сторона треугольника (катет) на значке начинает мигать.

4. Без смещения позиции точки отсчета наведите лазерный луч в точку

2 (см. рис 1.).

Нажмите READ; результат второго замера отображается в верхней

строке экрана, величина вычисляемой третьей стороны треугольника

(расстояние между точками 1 и 2 ) отображается в нижней строке.

Нажмите C

OFF

чтобы отменить последнее

действие.

Для выхода из текущего режима измере-

ния дважды нажмите C

OFF

Рисунок 1

СЛОЖЕНИЕ/ВЫЧИТАНИЕ

С помощью этой функции вы можете произвести сложение или вычи-

тание измеренных значений.

1. Нажмите READ для включения лазерного луча; индикатор лазера

будет мигать. Направьте лазер на объект, до которого необходимо про-

извести замер.

2. Нажмите READ для проведения замера. Результат замера отобража-

ется в нижней строке дисплея.

3. Нажмите +/- один раз для сложения или два раза для вычитания;

значение первого замера перемещается в среднюю строку.

4. Нажмите READ; индикатор лазера будет мигать.

5. При повторном нажатии в нижней строке отображается второе из-

меренное значение.

6. Нажмите READ; второе измеренное значение перемещается в средню-

юстроку, вычисленная сумма/разность отображается в нижней строке.

7. Для сброса значений нажмите C

OFF

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ЗВУКОГОГО СИГНАЛА

Для включения/выключения звукового сигнала нажмите и удерживайте +/- .

• Не используйте агрессивные чистящие средства и растворы. Аккуратно

ухаживайте за оптическими поверхностями.

• Если прибор уронили или подвергли ударам, то необходимо проверить

его точность до начала работы.

УХОД ЗА ПРИБОРОМ

Данный прибор не требует особых эксплуатационных расходов и тех-

нического обслуживания. Однако, чтобы прибор оставался долгое

время в хорошем состоянии, вам необходимо следовать следующим-

простым предписаниям:

• Всегда обращайтесь с прибором аккуратно, как с любым оптиче-

ским прибором.

СИГНАЛЫ ОШИБОК

Эти сигналы могут появиться на экране прибора:

301

Измерение вне диапазона Соблюдайте необходимый

диапазон

302

Отражаемый сигнал слишком

слабый

Используйте отражательную

пластину

303

Ошибка отображения Выключите и включите

прибор

304

Ошибка подсчета по теореме

Пифагора

Проведите замер в правиль-

ной последовательности

305

Заряд батарейки на исходе Замените батарейку на новую

306

Слишком низкая температура Поместите прибор в теплое

место

307

Слишком высокая темпе-

ратура

Поместите прибор в про-

хладное место

308

Окружающее освещение

слишком сильное

Выберите для измерения

место с менее ярким осве-

щением

• Берегите прибор от ударов, вибрации, сильной жары и сильного хо-

лода.

• Всегда храните прибор в помещении. Когда вы не используете

прибор, храните его в специальной сумке.

• Берегите прибор от воздействия пыли и жидкостей. Для чистки

прибора используйте только чистую, мягкую ткань. Если необходи-

мо, слегка смочите ткань чистым спиртом или водой.

• Не дотрагивайтесь до линз.

• Регулярно проверяйте заряд батарей во избежание ухудшения рабо-

ты прибора. Всегда убирайте батареи из прибора, если не собирае-

тесь им пользоваться длительное время.

• Замените батареи, когда на экране загорится соответствующий

индикатор.

• Не разбирайте дальномер.

УТИЛИЗАЦИЯ

Не выбрасывайте измерительные инструменты в коммунальный мусор!

Согласно Европейской Директиве 2002/96/EC о старых электрических

и электронных инструментах и приборах и её претворению в нацио-

нальное право, отслужившие свой срок измерительные инструменты

должны собираться отдельно и быть переданы на экологически чистую

рециркуляцию отходов.

Срок службы прибора 36 месяцев.

Condtrol X-Kit NEW EFX + X1 Plus 1-2-082 Инструкция к дальномеру онлайн

Похожие устройства
