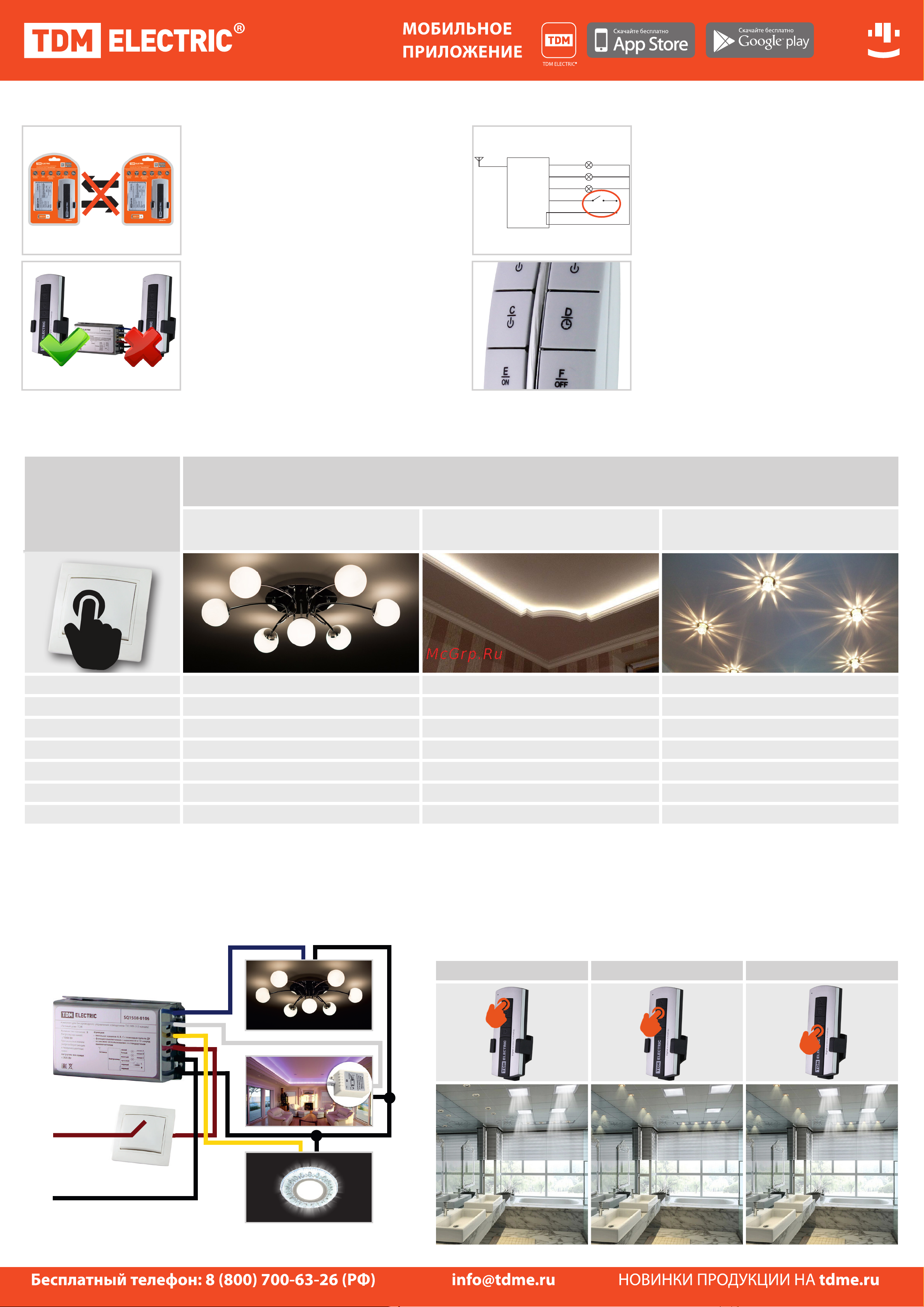

Тдм ПУ1-МK-3 3 канала "Уютный дом" SQ1508-0103 Инструкция к товару онлайн [2/2] 815026
Переключение
настенного
выключателя
Примеры подключения нагрузки
Канал 1 Канал 2 Канал 3
1-кратное +
2-кратное +
3-кратное +
4-кратное + +
5-кратное + +
6-кратное + +
7-кратное + + +
Особенности
Каждый контроллер имеет уникаль-
ный канал для связи только со «сво-
им» пультом, соседние устройства не
пересекаются друг с другом.
В линейке ПУ-МК нет возможности
программирования контроллеров и
подключения к ним дополнительных
пультов.
В схему питания контроллера обяза-
тельно необходимо устанавливать
настенный выключатель (во избежа-
нии несанкционированного подклю-
чения первого канала при пропада-
нии и последующем восстановлении
питающего напряжения сети).
В артикулах SQ1508-0101, SQ1508-
0102, SQ1508-0106 предусмотрена
функция выключения всех групп с за-
держкой по времени в 15 секунд.
L
выкл
~230 В
канал А
канал А
канал В
N
L
~230 В
N
синий
красный
красный
белый
желтый
черный
черный
черный
красный
белый
синий
желтый
черный
черный
красный
белый
синий
желтый
зеленый
черный
черный
контроллер
антенна
общий, черный
контроллер
антенна
контроллер
антенна
контроллер
антенна
канал А
канал С
канал В
L
~230 В
N
канал А
канал С
канал D
канал В
L
~230 В
N
Управление контроллером при помощи стандартного настенного выключателя
(на примере 3-х канального контроллера)
Примечание: при пропадании напряжения сети и последующем его восстановлении контроллер автоматически подключит пер-
вый канал, поэтому рекомендуется отключать настенный выключатель, питающий контроллер, при покидании помещения на дли-
тельное время.
L
N
230 B~
Канал 1
Канал 2
Канал 3
Пример подключения 3-канального
контроллера к сети
В комплекте
Дополнительный
Пример подключения различных типов
светильников в помещении при помощи
2-х канального контроллера
Схемы подключения контроллеров к сети представлены
в паспорте.
Канал 1 Канал 2 Канал 1+ Канал 2
