Рекомендации по монтажу

нагревательной секции в трубу

Ввод кабеля в трубу производится через резьбовой

тройник 90° или 45° (см. схему 2, 3 или 4). Ниже приведе-

ны схемы предустановленной муфты и три возможных

варианта ввода кабеля в трубу.

1. Сальниковый узел с внешней резьбой 1/2”; 2. Втулка уплотните-

ля с внешней резьбой 1/2”; 3. Уплотнитель (эластомер EPDM Sh70);

4. Футорка переходная с 1/2” на 3/4”.

1. Токонесущие медные жилы; 2. Нагревательная матрица

с эффектом саморегуляции; 3. Внутренний слой изоляции;

4. Экранирующая оплетка; 5. Внешний слой изоляции.

Монтаж греющего кабеля внутри трубы проводится

при температуре не ниже

5 °С.

Нагревательная секция не должна подвергаться меха-

ническим нагрузкам, растяжению и скручиванию в про-

дольной плоскости в процессе монтажа и эксплуатации.

При монтаже и эксплуатации нагревательной секции

кабель не должен изгибаться на радиус меньший, чем

указан в технических характеристиках настоящего до-

кумента.

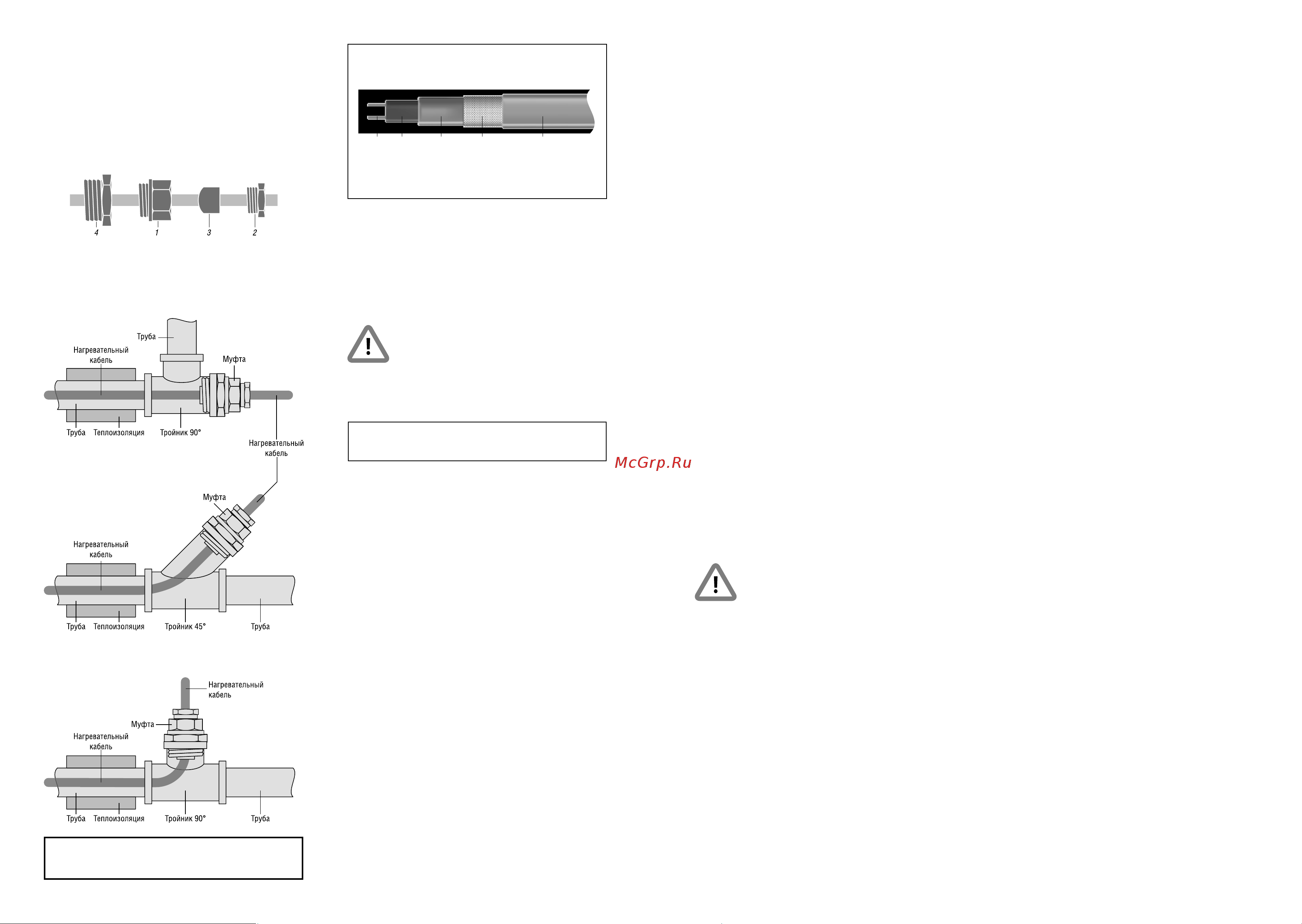

Схема 4. Монтаж муфты в тройник 90°

Схема 1. Состав муфты, предустановленной на

нагревательной секции xLayder Pipe

Схема 2. Монтаж муфты в тройник 90°

Схема 3. Монтаж муфты в тройник 45°

Рекомендации по эксплуатации

системы

1. Для эффективной работы системы обогрева трубо-

провод должен быть теплоизолирован минимальной

толщиной теплоизоляции 20 мм.

2. В целях экономии электроэнергии с секциями

большой длины рекомендуется использовать тер-

морегулятор CALEO UTH-HC4K (приобретается

дополнительно).

3. Поскольку греющий кабель имеет непосредствен-

ное соприкосновение с водой, то подключать его

следует только через двухполюсное УЗО (дифавто-

мат) с током утечки 30 мА. Электроустановка в доме

должна иметь систему заземления. Влагозащищен-

ную розетку подключения греющего кабеля реко-

мендуем отнести подальше от водопровода — длина

подводящего кабеля 3 метра позволяет это сделать.

4. Нагревательная секция xLayder Pipe не испьзуется

для нагрева воды, а предназначена для предотвра-

щения замерзания трубопровода. Тем не менее, при

отсутствии расхода воды, малом диаметре трубы и

хорошей теплоизоляции вода может нагреваться до

40-45 °С.

5. Обращаем ваше внимание на то, что качество

воды в системе водоснабжения (скважина, маги-

стральный водопровод, колодец и т.п.) может ме-

няться в зависимости от различных причин (весен-

нее половодье, заиливание скважин и колодцев,

сбои в системах магистрального водоснабжения,

повреждения трубопроводов и т.п.). В связи с этим

при использовании воды в качестве питьевой насто-

ятельно рекомендуем Вам использовать комплекс-

ные системы фильтрации, а также кипятить воду

перед употреблением.

Меры предосторожности

1. Работы по подключению нагревательной сек-

ции должны производиться квалифицированным

специалистом.

2. Напряжение питания сети и выходная мощность

должны соответствовать напряжению и потребляе-

мой мощности, требуемым для данной системы.

Меры безопасности

для соблюдения гарантии

1. Нагревательная секция должна использоваться

строго по назначению в соответствии с рекоменда-

циями Производителя.

2. Монтаж и подключение нагревательной секции

должны производиться при отключенном напряже-

нии питания.

3. Запрещается подавать на нагревательную секцию

напряжение питания, отличающееся от указан-

ного в технических характеристиках настоящего

документа.

4. Не допускается эксплуатация нагревательной сек-

ции с внешними механическими повреждениями.

5. Запрещается самостоятельно вносить изменения в

конструкцию нагревательной секции (укорачивать,

удлинять).

6. Нагревательная секция не должна подвергаться

воздействию температуры выше максимальной ра-

бочей, указанной в технических характеристиках на-

стоящего документа.

7. Запрещается проведение сварочных работ и работ с

огнем в непосредственной близости от нагреватель-

ной секции, чтобы исключить недопустимые внеш-

ние температурные воздействия.

8. При монтаже и эксплуатации нагревательной секции

внутри трубопровода кабель не должен изгибаться

под углом 90° более одного раза.

9. Запрещается сборка и монтаж нагревательной сек-

ции с нарушениями данной инструкции.

Гарантийные обязательства

Во избежание возможных недоразумений настоятель-

но рекомендуем ознакомиться с условиями гарантии

на нашу продукцию. Гарантия действительна только

при наличии полностью и правильно заполненного

Гарантийного талона. Производитель гарантирует вы-

полнение обязательств по удовлетворению требований

покупателей, установленных законодательными актами

Российской Федерации.

Продавец обязан выдать покупателю гарантийный та-

лон с указанием даты и места продажи, названия фир-

мы, печатью организации и подписью уполномоченного

лица.

Основные сведения о продукте

 Наименование продукции: Готовые нагревательные

секции xLayder Pipe для обогрева труб, водостоков,

кровли, ступеней и открытых площадок изсаморегу-

лируемого кабеля

 Продукция выпускается под зарегистрированной тор-

говой маркой xLayder.

 Производитель: ООО «Грин Хитерс». 115477, Россий-

ская Федерация, г. Москва, ул.Кантемировская, 59А.

Тел.: +7 (495) 481–22–45.

 Вся продукция проходит строжайший контроль каче-

ства исоответствует ТУ3558-003-85799803-2010.

 Качество продукции и ее безопасность подтверждают:

• Сертификат соответствия ТР ТС

• Сертификат пожарной безопасности

Условия гарантии

 Гарантийный срок на нагревательную секцию

xLayder Pipe составляет 5 лет.

 Гарантийный срок исчисляется с момента продажи

продукции, дата которой указывается в Гарантий-

ном талоне. Если дату продажи установить невоз-

можно, гарантийный срок исчисляется с даты изго-

товления продукции.

 Не подлежат безвозмездному устранению недостат-

ки, выявленные в течение гарантийного срока после

осуществления монтажа продукции, которые могли

быть обнаружены до начала монтажных работ.

Гарантия действительна при соблюдении

следующих условий:

 Продукция использовалась в целях, соответствую-

щих ее прямому назначению.

 Продукция монтировалась с полным соблюдением

настоящей Инструкции по монтажу.

Гарантия не распростра няется на продукцию:

 При отсутствии полностью и правильно заполненно-

го Гарантийного талона.

 Поврежденную в результате действия обстоятельств

непреодолимой силы или третьих лиц.

 Поврежденную в результате нарушения правил мон-

тажа.

 В случае замыкания и подгорания силовых контак-

тов.

Горячая линия

По всем вопросам гарантийного и сервисного обслужи-

вания вы можете обратиться по телефону:

8 -800 -222 -70-26.

Звонки по РФ со стационарных и мобильных телефонов

бесплатно.

Строение нагревательного

саморегулируемого кабеля

1 2 3 4 5

Внимание!

При вводе кабеля в трубу не прилагать больших уси-

лий. Это может привести к повреждению оболочки кабе-

ля, концевой и соединительной муфт, попаданию воды

внутрь секции, короткому замыканию.

В случае повреждения оболочки кабеля

или муфты при монтаже, появлению воды

из вилки — эксплуатация секции ЗАПРЕЩЕНА!

Рекомендуем использовать схему 2 или 3 для ми-

нимизации вероятности повреждения кабеля или

концевой муфты

Последовательность монтажа

нагревательной секции в трубу:

1. Осмотрите место предполагаемого ввода секции

в трубу. На краях трубы, тройнике не должно быть

острых углов и кромок: окалины, капель от сварки и

т.п., которые могли бы повредить концевую муфту и

секцию. При наличии таковых, по возможности, уда-

лите их напильником или шкуркой.

2. Установите на трубу тройник соответствующего

диаметра.

3. Сальниковый узел (1) имеет наружнюю резьбу 1/2”.

При необходимости смонтировать нагревательную

секцию в тройник диаметром 3/4” следует использо-

вать футорку (5) с 1/2” на 3/4” (входит в комплект).

В случае монтажа на трубы большего диаметра,

футорка необходимого размера приобретается

отдельно.

4. Перед установкой кабеля в трубу раскрутите муфту

на составляющие (схема 1), чтобы муфта свободно

двигалась по кабелю.

5. Установите на тройник сальниковый узел (1)

(для труб диаметром 1/2’’) или сначала футор ку (5),

а затем сальниковый узел (для труб диаметром 3/4’’

и более).

6. Аккуратно заведите греющий кабель в трубу, что-

бы резьба не повредила покрытие греющего ка-

беля. При необходимости резьбу можно прикрыть

скотчем.

7. Соберите сальниковый узел, затянув втулку уплот-

нителя (2) так, чтобы почувствовать сопротивление

при затяжке. Подайте воду в систему для проверки

герметичности соединений. И в случае необходимо-

сти подтяните втулку уплотнителя.

8. Включите и протестируйте систему.
