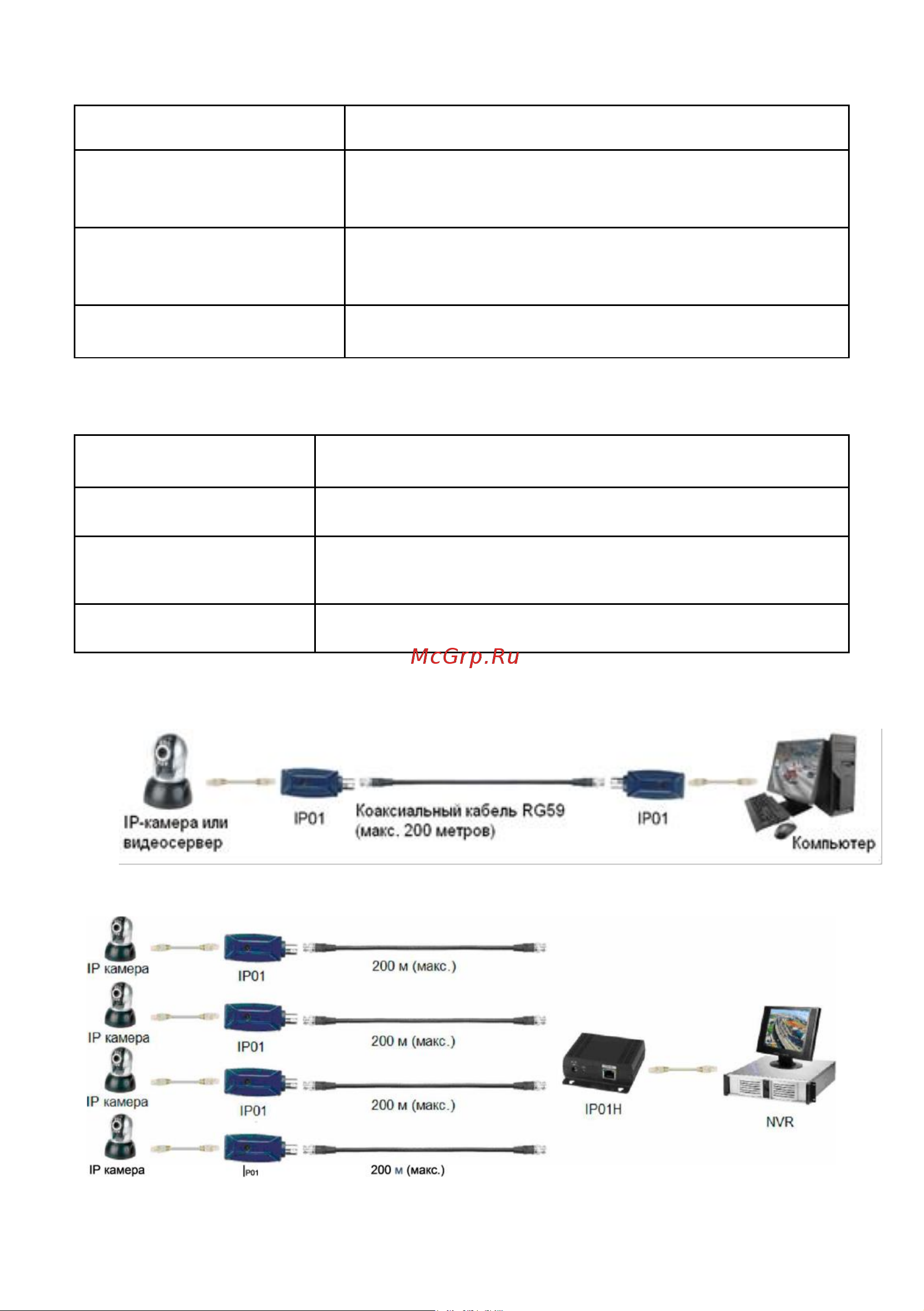

Табл. 1 Наименование элементов IP01H

Разъем

Назначение

IP Extender over coax

Разъемы подключения IP01 с помощью

коаксиального кабеля

1...4

Ethernet

Разъем подключения сетевого оборудования

(ПК, NVR, коммутатор, др.)

DC 5V

Разъем подключения внешнего источника

питания

Табл. 2 Индикаторы IP01H

Маркировка

индикатора

Значение

Электропитание подключено

LINK - Ethernet

Оконечное IP-устройство

(ПК, NVR, коммутатор, др.) подключено

1...4

Прием данных от приемников IP01

Подключение

Рис.5 Схема подключения IP01

Рис.6 Схема подключения IP01H и IP01K
