п/п

Обозначение

Назначение

USB 2

Вторая группа USB разъемов (USB-A x 2).

Предназначена для подключения к приемнику

USB устройств, таких как клавиатура, мышь,

флеш накопители и тд.

HDMI OUT

Разъем HDMI-A.

Предназначен для подключения приемника к

устройству отображения HDMI (дисплей,

рекламный киоск и тд.)

Винтовая клемма для заземления корпуса

приемника

Разъем TRS 3.5mm

Предназначен для подключения к приемнику

устройства для воспроизведения аудио

(наушники, вход усилителя мощности,

аудиосистема и тд)

Разъем TRS 3.5mm

Предназначен для подключения к приемнику

микрофона.

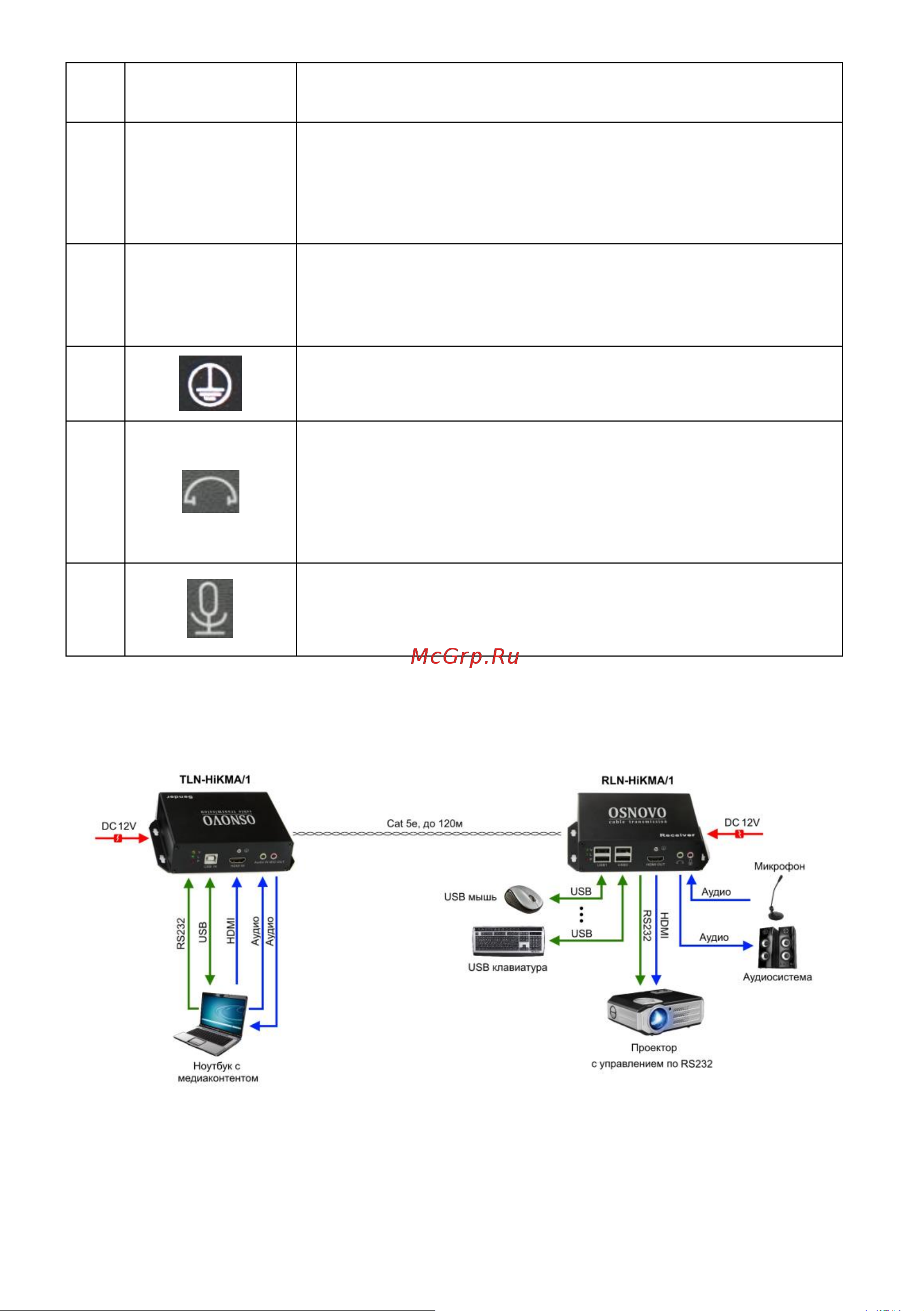

6. Схема подключения

Рис.4 Типовая схема подключения комплекта TLN-HiKMA/1+RLN-

HiKMA/1
