Технический ПА сПОРТ

3. слить теплоноситель через нижний коллектор с помощью сливного клапана

(рис. 5 поз. 2);

Примечание: из насосно-смесительной группы невозможно удалить воду, так

как установлен обратный клапан на нижнем участке узла.

4. ослабить патрубки;

5. отключить кабель электропитания от насоса;

6. снять циркуляционный насос и заменить на новый;

7. подключить обратно кабель электропитания циркуляционного насоса согласно

указаниям, приведённым на самом насосе;

8. затянуть патрубки;

9. открыть шаровые краны и запорные клапаны (расходомеры) коллекторной

группы, подключить электропитание;

Примечание: при выходе из строя электрической части насоса (статора) реко-

мендуется заменять только её, и оставить гидравлический корпус.

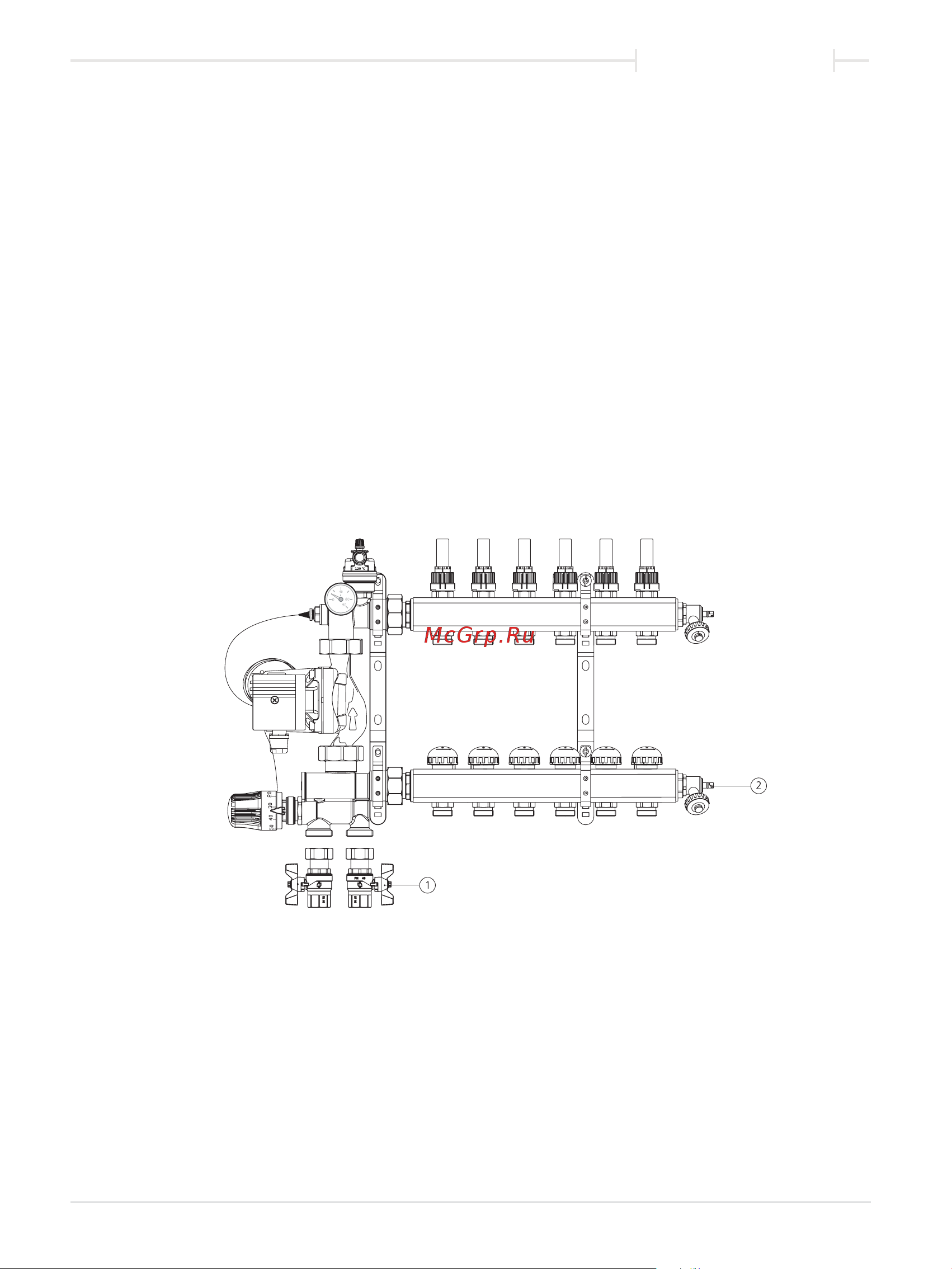

Рис. 5

4.2. Замена термостатической головки

Для замены термостатической головки необходимо:

1. изъять датчик из гнезда;

2. установить термостатическую головку на максимальное значение, отвинтить

монтажное кольцо и заменить головку (установив новую головку в обратной

последовательности);

3. поместить датчик новой головки в гнездо температурного датчика;

4. установить настройку головки на расчётную температуру.
