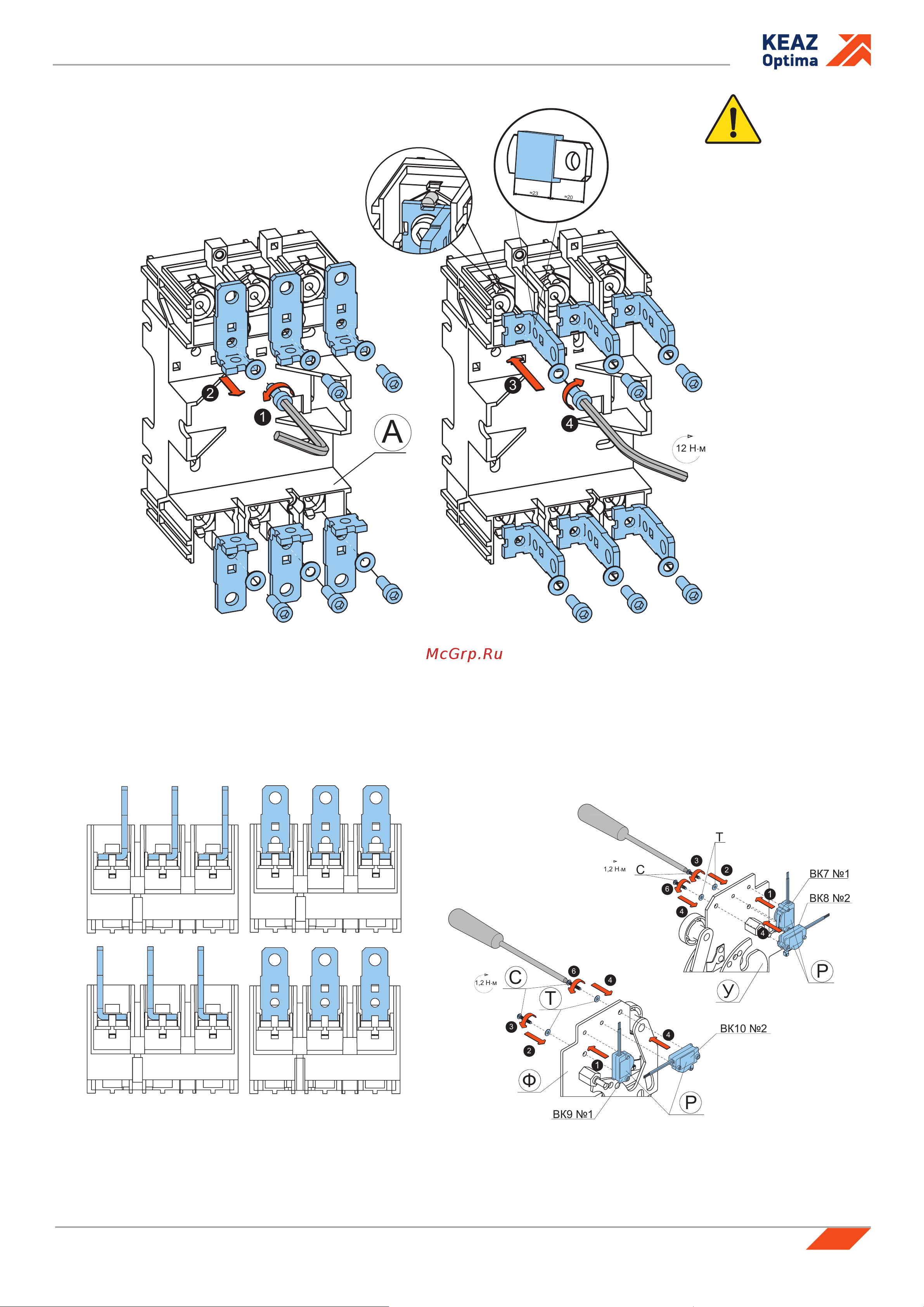

Рисунок 1 – Установка выводов для заднего присоединения проводников
12 Н м
1
2
3
4
А
≈20
≈23
Перед установкой
на панель вывода основания «А»
необходимо изолировать
Рисунок 3 – Установка контактов сигнализации
выдвижного исполнения
Рисунок 2 – Варианты расположения выводов
при заднем присоединении
ВК7 №1
ВК9 №1
ВК10 №2
ВК8 №2
1,2 Н м
1
1
2
2
3
3
4
4
4
4
6
6
Т
С
1,2 Н м
У
Р
Р
Ф
С
Т
