RUS

БАРЬЕР ЭКСПЕРТ

Водоочиститель бытовой

Точки для вкручивания саморезов

Наклейка-шаблон

Не менее 32 см

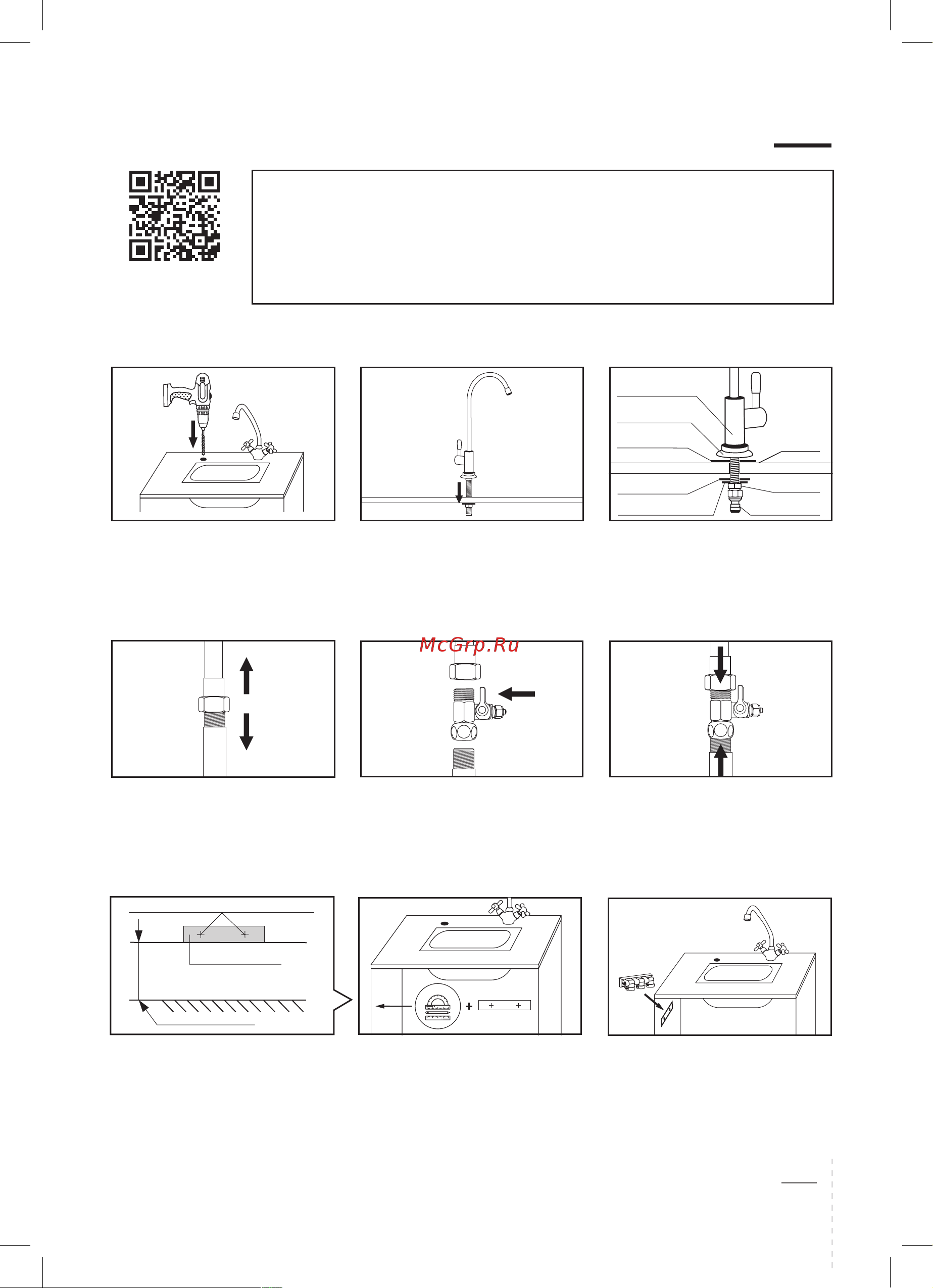

УСТАНОВКА КРАНА

УСТАНОВКА АДАПТЕРА

ПОДГОТОВКА МЕСТА ДЛЯ ПОДВЕСА

1. Выберите место для установки крана. Просверлите отверстие диаметром 12 мм.

2. Установите кран. Затяните гайку.

3. Навинтите прямой фитинг.

1. Отсоедините от водопроводной трубы подводку холодной воды к кухонному смесителю.

2. Наверните шаровой вентиль на водопроводную трубу.

3. Наверните подводку на шаровой вентиль.

Выберите место под мойкой для подвеса фильтра. Наклейте наклейку-шаблон так,

чтобы расстояние от нижнего края наклейки до поверхности под фильтром было

неменее 32 см. Вкрутите саморезы в указанные на шаблоне точки.

Подвесьте корпус фильтра (блок крепления фильтроэлементов) на саморезы.

1 2

Кран для чистой

воды

Декоративная

накладка

Резиновые

шайбы

Пластиковая

шайба

Металлическая

шайба

Мойка

Га йк а

Фитинг

прямой

1 2 3

ПОРЯДОК УСТАНОВКИ

ВНИМАНИЕ!

Перед началом установки водоочистителя перекройте вентиль

водопровода холодной воды, а затем откройте кран холодной

воды на смесителе, чтобы сбросить давление в трубе.

Ссылка

на видеоинструкцию

по установке
