1 НАЗНАЧЕНИЕ

1.1 Комплект индикации высокого напряжения КИВН12 (далее – индика-

тор) предназначен для визуального контроля наличия напряжения 6-10

кВ на токоведущих частях комплектных распределительных устройств.

В комплект индикатора входят опорные изоляторы (см. Рисунок 1) со

встроенным высоковольтным емкостным делителем на каждую фазу,

соединительные провода, блок визуальной (световой) индикации (см.

Рисунок 2).

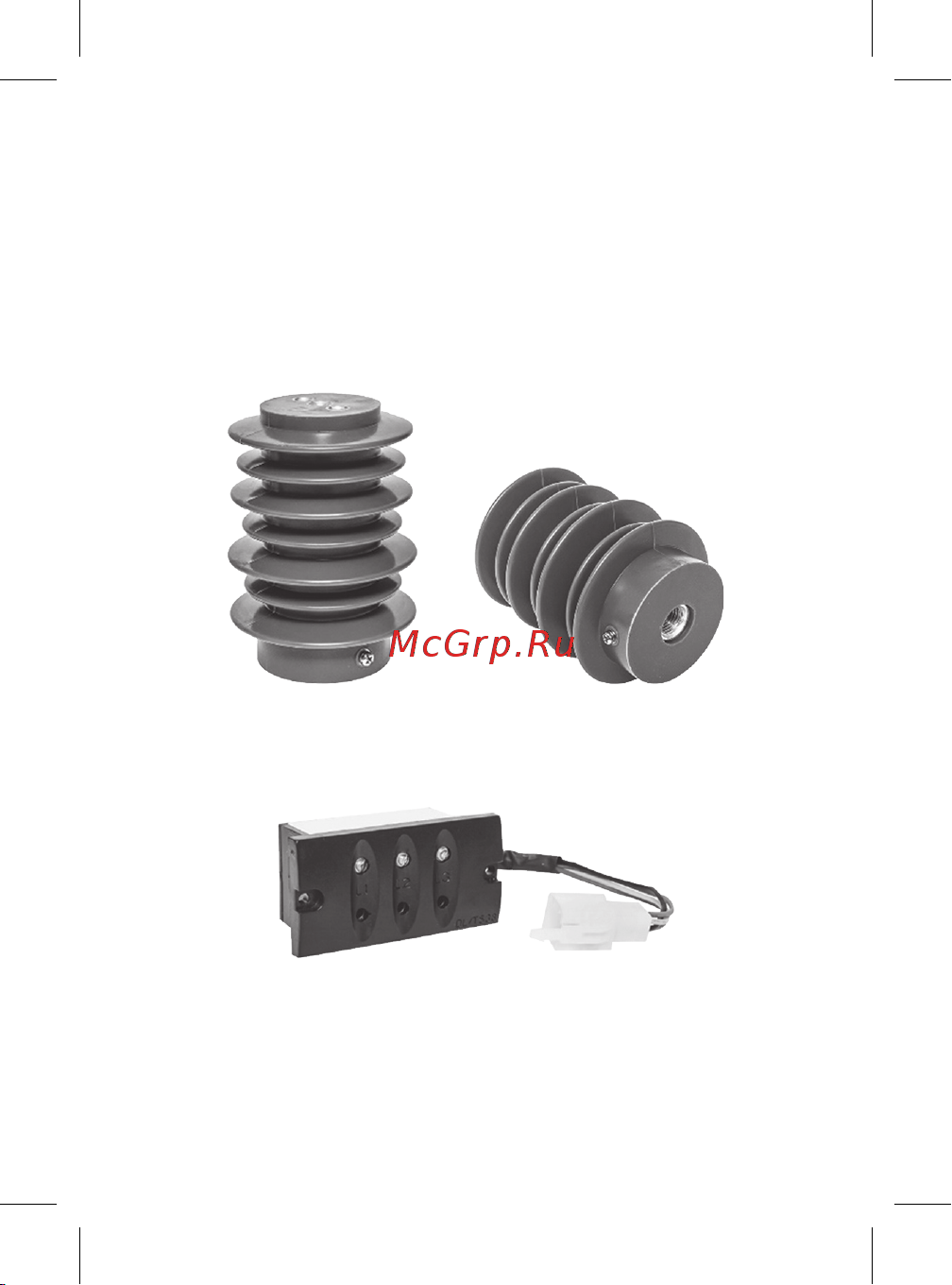

Рис. 1 – Изоляторы 6-10 кВ с емкостным делителем

Рис. 2 – Блок индикации наличия высокого напряжения
