1 - траверса для подсоединения проводов от элемента индикации

2 - опорный изолятор

3 - шина 6-10 кВ

4 - опорный изолятор

5 - заземляющий провод емкостного датчика

6 - изолятор для подключения элемента индикации

7 - траверса для крепления опорного изолятора

6 ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

6.1 Устройство осуществляет визуальную (световую) индикацию нали-

чия напряжения 6 10 кВ промышленной частоты на шинах в шкафах

КРУ, КСО. Свечение элементов индикации (газоразрядные лампочки)

осуществляется за счет энергии, поступающей от встроенных в опор-

ные изоляторы датчиков емкостного типа, входящих в комплектацию

индикатора.

6.2 Опорные изоляторы с датчиками устанавливаются под токоведу-

щими шинами как обычные опорные изоляторы. Индикатор постав-

ляется со светодиодными лампами.

6.3 Условия окружающей среды при эксплуатации – в соответствии

с разделом 2 паспорта.

7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1 Техническое обслуживание индикатора заключается в проведе-

нии периодических осмотров и испытаний.

7.2 Периодические осмотры проводятся одновременно с осмотром

остального высоковольтного оборудования, но не реже 1 раза в год.

5.3 Схема подключения

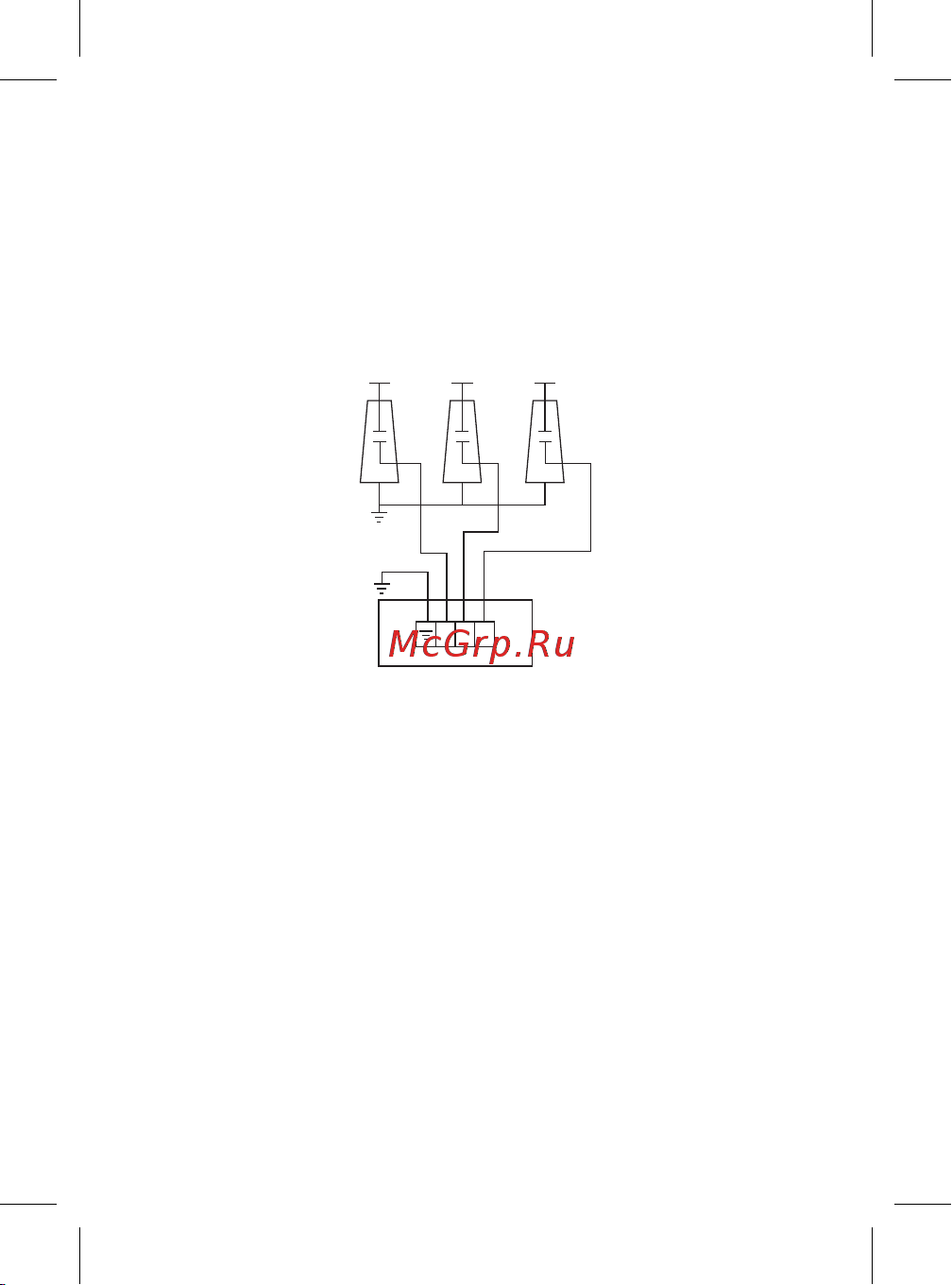

Рис. 4 – Схема подключения блока индикации к изоляторам

с емкостными делителями

С В

c b а
