Рекомендации по в

ыбор

места установки

антенны

4.1. Желательно установить антенну или спутниковую параболическую тарелку с антенной в прямой

видимости антенн базовой станции мобильных операторов 3G/4G.

4.2. На пути от антенны или спутниковой параболической тарелки с антенной до базовой станции не

должно быть никаких близко стоящих высоких препятствий. Здания, горы, холмы, лесопосадки и т.п.

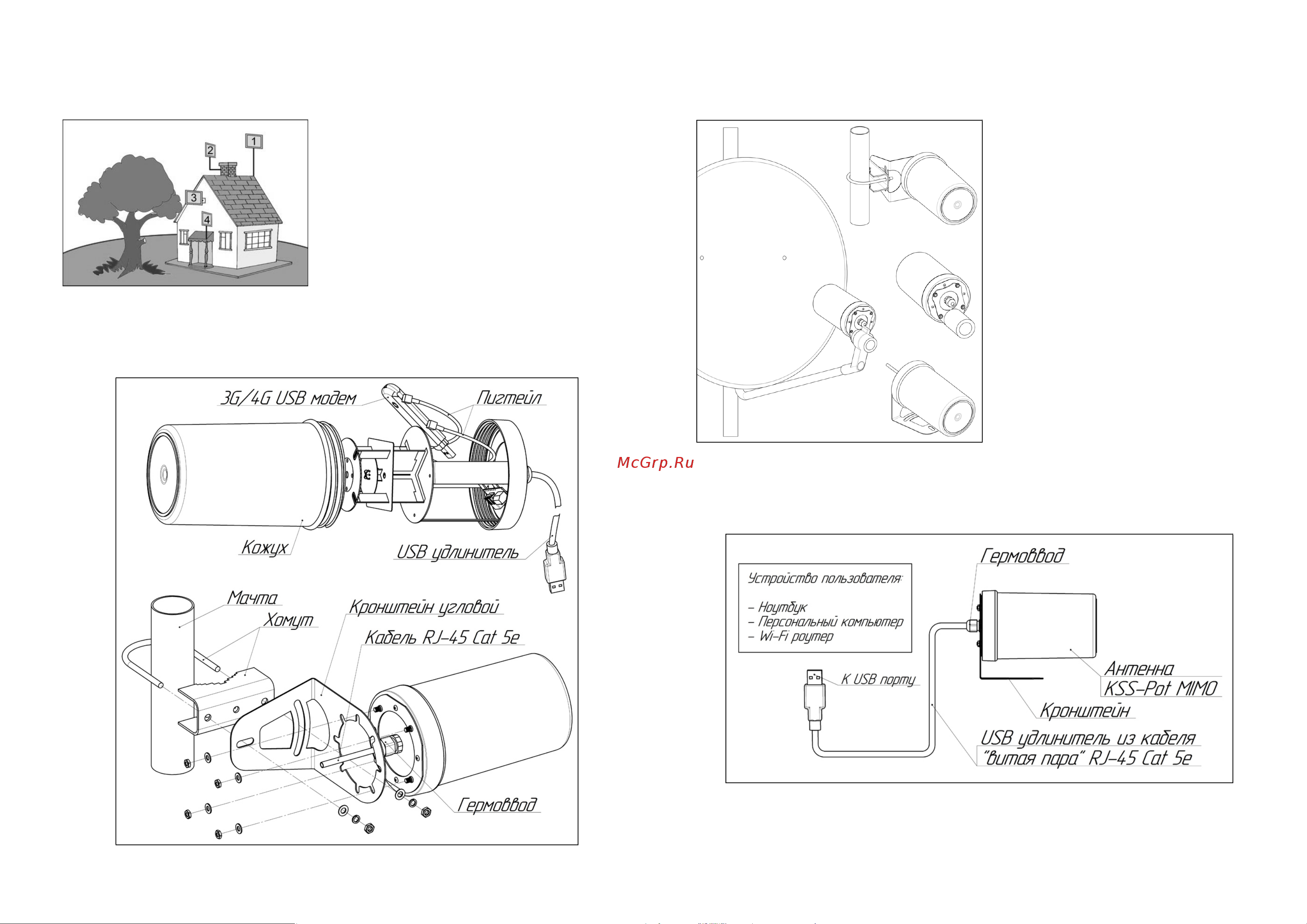

Рисунок 1 – Варианты размещения антенны

препятствия мешают

распро

стране

нию сигнала.

Поэтому устанавливайте данный комплект как мож-

но выше.

4.3. Высокие деревья, крыши домов и другие

крупные объекты, расположенные ближе 1,5 метров

от антенны, могут вызвать отражение радиоволн и

ухудшить качество связи. Если у вас остался излишек

кабеля, используйте его на поднятие антенны вверх

над землей. Варианты установки антенны приведе-

ны на рисунке 1, где варианты 1 и 2 – правильная

установка. Дерево и стена дома в вариантах 3 и 4

мешают распространению сигнала.

5. Сборка и монтаж (Схема 1)

5.1. Вращая против часовой стрелки, отвинтите кожух антенны. Внутри, на задней крышке возле гер-

моввода, установлена компактная плата с USB-разъёмом для подключения USB-модема (схема 1).

Схема 1 – Сборка комплекта с угловым кронштейном и хомутом для монтажа на мачту

5.2.

Вставьте SIM

карту выбранного оператора сотовой связи в USB

модем. USB

модем не входит в

комплект и приобретается отдельно.

Внимание! Установка и извлечение SIM-карты должны проводиться при отключенном питании!

5.3. Подключите высокочастотные переходники (пигтейлы) к антенным входам 3G/4G USB-модема,

расположенным под двумя боковыми крышками на корпусе модема. Проконтролируйте надёжность

подключен

ия пигтейлов к разъемам

USB-модема.

5.4. Установите 3G/4G USB-модем в

USB-разъём платы. Для более надёжной

фиксации USB-модема рекомендуем зафик-

сировать модем к металлическому крон-

штейну, например, нейлоновой кабельной

стяжкой.

5.5. Установите кожух антенны на место,

вращая его по часовой стрелке. Устанавли-

вайте кожух антенны без приложения чрез-

мерных усилий и применения какого-либо

инструмента.

5.6. В зависимости от предполагаемого

места установки комплекта, установите на

заднюю крышку корпуса и закрепите че-

тырьмя гайками либо угловой кронштейн

(для крепления на мачту, стол, подоконник

или стену), либо кронштейн с трубчатым

держателем для установки в спутниковой

тарелке. Варианты установки комплекта

показаны на рисунке 2.

Рисунок 2

–

арианты монтажа комп

лекта

6. Включение

6.1. Подключите разъём USB-удлинителя к USB-порту вашего ПК. После включения и загрузки модема

вы получите настроенное Интернет-соединение с 3G или 4G/LTE оператором сотовой связи.

Схема 2 – Подключение комплекта к пользовательскому устройству

6.2. Наведите антенну на базовую станцию. Если невозможно визуально определить расположение

вышки или базовой станции оператора, необходимо отыскать место, в котором сигнал от базовой стан-

ции максимален.
