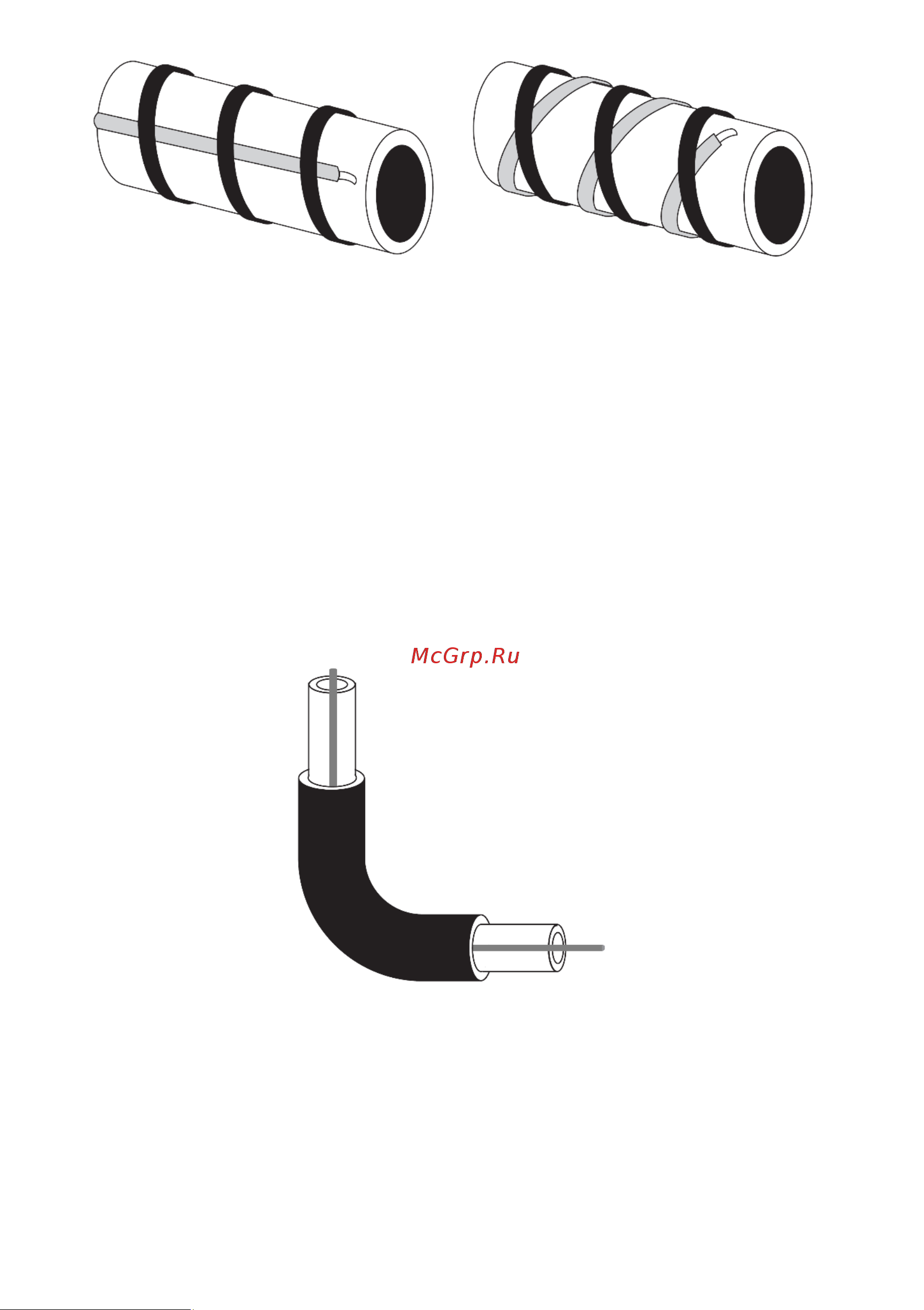

Рисунок 4а – Установка вдоль трубы Рисунок 4б – Установка спиралью.

Крепеж нагревательной секции

Смонтируйте нагревательную секцию на обогреваемую трубу с помощью металлизи-

рованного скотча подальше от нижней стороны фланцев и других соединений, кото-

рые могли бы пропускать воду на работающую нагревательную секцию (рис. 4а).

Теплоизоляция

Для эффективной работы системы обогрева, необходимо обеспечить хорошую теп-

лоизоляцию трубы (рис. 5), чтобы свести к минимуму потери тепла. В качестве теп-

лоизоляции рекомендуется применять материалы, имеющие минимальный коэффи-

циент теплопроводности, разработанные специально для труб, при монтаже исполь-

зуйте теплоизоляцию на один типоразмер больше. Следите за тем, чтобы под тепло-

изоляцией отсутствовали воздушные пустоты. Для предотвращения намокания теп-

лоизоляции (что может привести к увеличению коэффициента теплопроводности и

ухудшению свойств), обмотайте снаружи теплоизоляции металлизированный скотч.

Рисунок 5 – Установка теплоизоляции.

Проверка сопротивления изоляции смонтированной нагревательной секции

При помощи мегаомметра (не менее, чем на 500 Ом) проверить поочерёдно сопро-

тивление изоляции нагревательной секции между каждым токоведущим проводни-

ком и проводником заземления (экранирующей оплёткой). Сопротивление изоляции

должно составлять не менее 20 Ом, независимо от длины испытуемого участка. По-

сле проверки нагревательная секция готова к непосредственному подсоединению к

розетке и к дальнейшей эксплуатации.
