Таб.1 Назначение разъемов и индикаторов передатчика HKM01ET

№

п/п

Обозначение

Назначение

1

DC 5V

Розетка 2,5х5,5 мм для подключения блока

питания DC 5V (2A) из комплекта поставки

2

ON

LED-индикатор наличия питания. Горит зеленым,

если питание подается. Не горит – питание

отсутствует.

3

LINK CABLE

Разъем RJ-45. Используется для соединения

передатчика HE03T и приемника HE03R

4

HDMI IN

Разъем HDMI(A). Используется для подключения

источника HDMI.

5

HDMI OUT

Разъем HDMI(A). Используется для подключения

локального монитора HDMI.

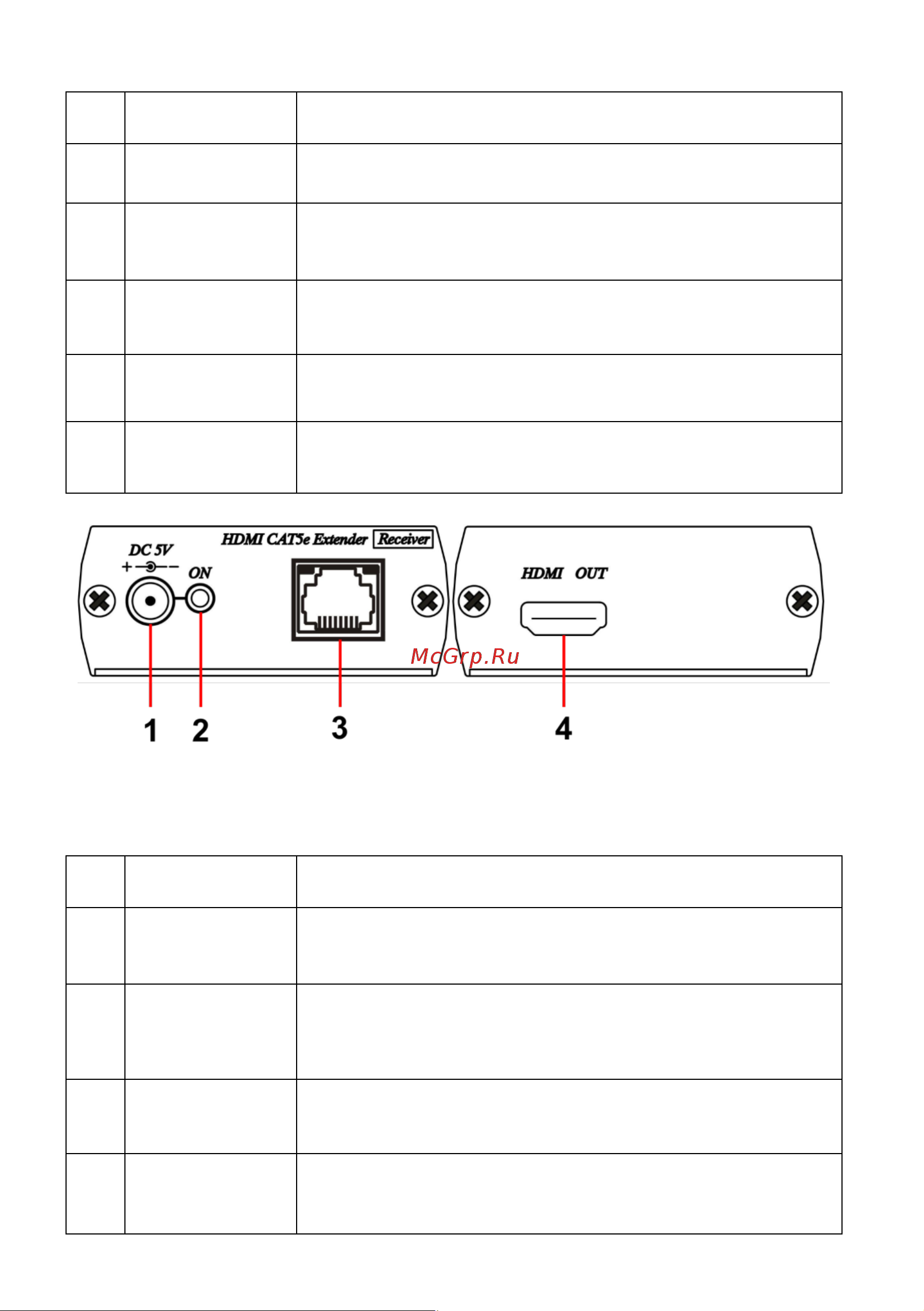

Рис. 3 Приемник HKM01ER, разъемы и индикаторы передней и задней

панелей

Таб.2 Назначение разъемов и индикаторов приемника HKM01ER

№

п/п

Обозначение

Назначение

1

DC 5V

Розетка 2,5х5,5 мм для подключения блока

питания DC 5V (2A) из комплекта поставки.

2

ON

LED-индикатор наличия питания. Горит зеленым,

если питание подается. Не горит – питание

отсутствует.

3

LINK CABLE

Разъем RJ-45. Используется для соединения

приемника HE03T и приемника HE03R.

4

HDMI OUT

Разъем HDMI(A). Используется для подключения

удаленного монитора HDMI.
