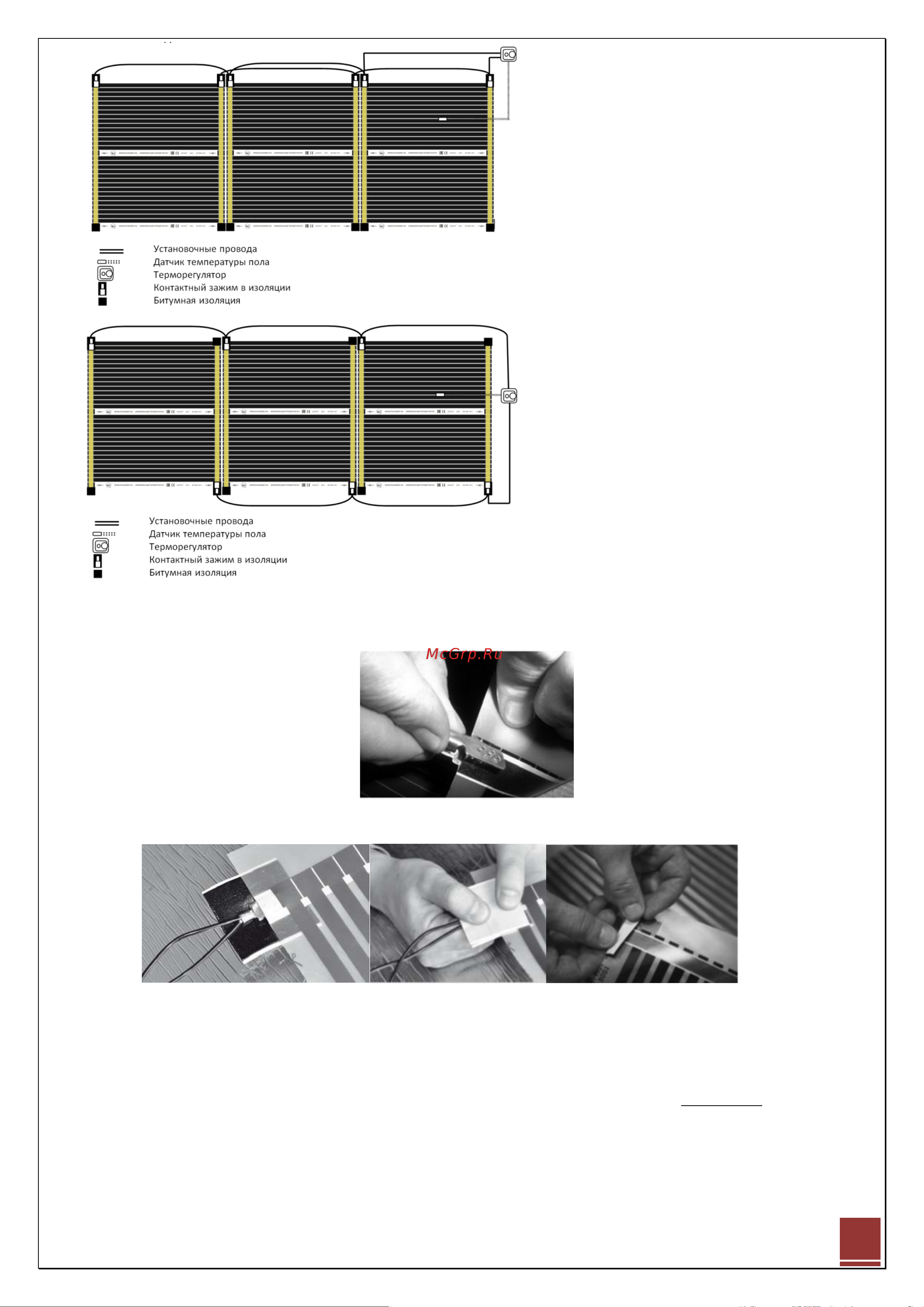

Рисунок 2. Общая схема подключения в случаях, когда
установочные провода проложены под плинтусом, утопле-
ны в прорезях теплоизоляции, или в специальных кабель-
каналах, исключающих непосредственное механическое
воздействие.
Рисунок 3. Общая схема подключения в случаях, когда
установочные провода проложены непосредственно под
напольным покрытием без дополнительной защиты.
2.7. Подготовьте установочные провода. Для этого нарежьте необходимые длины и снимите изоляцию на глубину 8-10 мм. Вставьте в контакт-
ный зажим 1 или 2 (в зависимости от схемы подключения) установочных провода и обожмите их при помощи пассатижей.
2.8. Смонтируйте на медную токоведущую шину контактный зажим (1 сторона зажима внутри плёнки, другая – со стороны медной шины).
Обожмите медную шину при помощи зажима, как показано на фото.
Фото 2.
Изолируйте место соединения при помощи битумной изоляции (2 отрезка). Поместите контактную группу строго по центру изоляции и зажмите
её с 2-х сторон, как показано на фото 3-4.
Фото 3-5.
2.9. Заизолируйте линии отреза токоведущей шины в местах, где не установлены зажимы (фото 5).
2.10. Подготовьте в полу углубление (ориентировочно 10 мм) для датчика температуры. Уложите в углубление кусочек теплоизоляции таким об-
разом, чтобы датчик не соприкасался с основным полом (это необходимо для корректной работы датчика). При помощи монтажной ленты закрепите
датчик на нижней стороне нагревательной плёнки. Датчик должен располагаться под чёрной полоской (углеродный нагревательный элемент). Про-
режьте в теплоизоляции отверстия под сам датчик и проводку.
2.11. Уложите полосу нагревательной плёнки с закреплённым на ней датчиком. Обратите внимания на то, чтобы датчик был полностью утоплен
в теплоизоляции. Нагревательная плёнка не должна выпирать в этом месте. Выведите провода от датчика температуры к терморегулятору
2.12. Закрепите нагревательные полосы на теплоизоляции при помощи монтажной ленты. Допустимый зазор (но не внахлёст!) между нагрева-
тельными полосами – 1-2 мм
2.13. Подключите установочные провода и датчик температуры пола к терморегулятору, согласно схеме подключения терморегулятора. Закре-
пите терморегулятор в сервисной коробке
2.14. Протестируйте плёночный нагреватель TX-305, TX-310.
Включите терморегулятор и установите максимальную температуру обогрева. Подождите 5 минут. Рукой проверьте каждый нагревательный
элемент (участок между полосами для отреза) на наличие тепла. Отключите напряжение питания.
2.15. Уложите поверх плёночного нагревателя полиэтиленовую плёнку так, чтобы габаритные размеры плёнки превышали на 5-10 см габариты
нагревателя. Стыки плёнки проклейте монтажной лентой.
2.16. Смонтируйте напольное покрытие, соблюдая меры безопасности, чтобы не повредить нагревательную плёнку.
2
