5

5. Разъемы и индикаторы

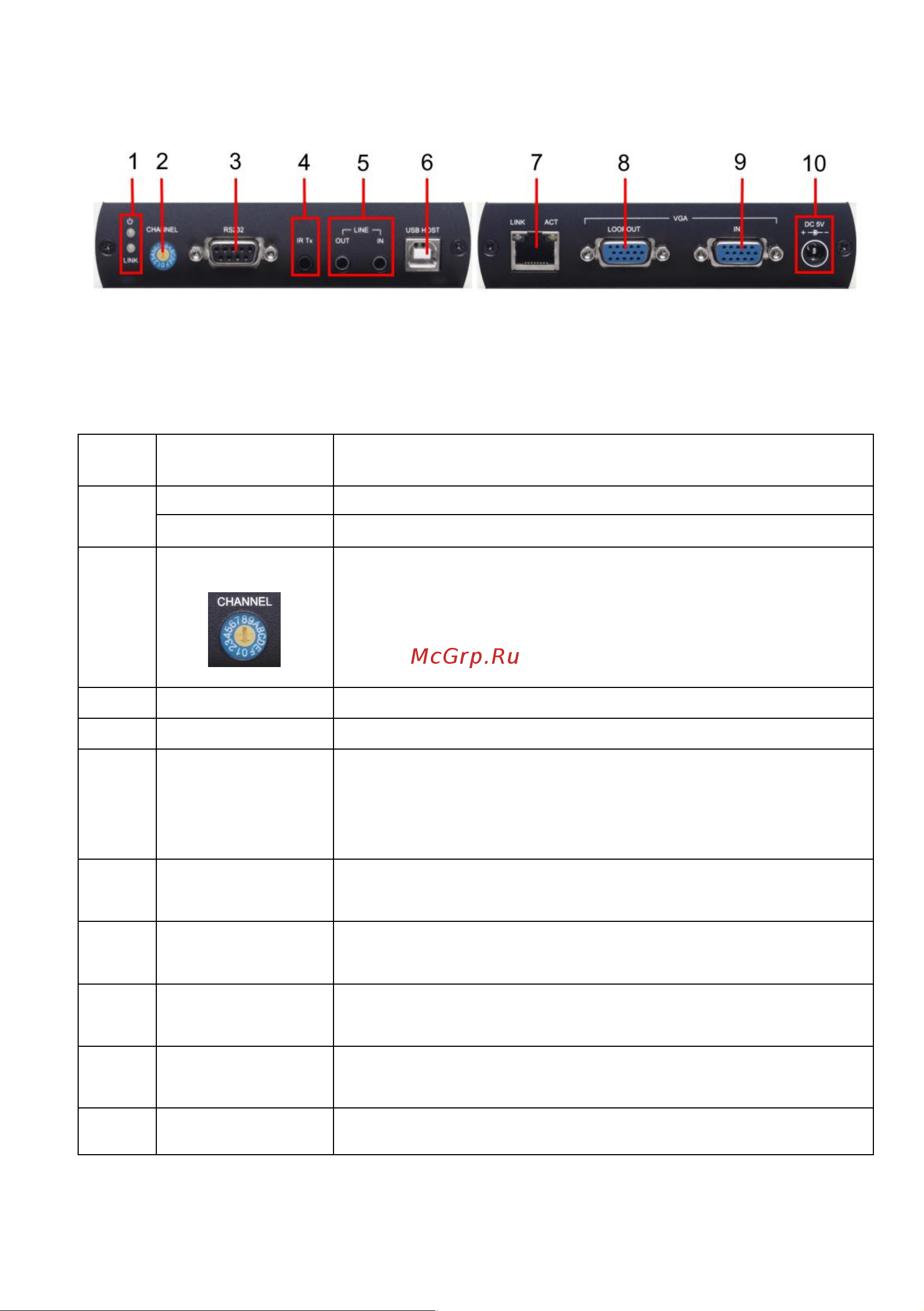

Рис.5 Панели подключения передатчика VKM04T

Таб.1 Назначение разъемов передатчика VKM04T

№

п/п

Обозначение

Назначение

1

ⱷ

LED индикатор питания, зеленый (таб.3).

LINK

LED индикатор соединения, синий (таб.3).

2

CHANNEL

Переключатель для коммутации передатчиков и

приемников. На соединяемых устройствах

переключатели должны быть установлены

в одинаковые позиции, после чего следует

отключить, а за тем включить питание.

3

RS232

Разъем для подключения RS-232 устройств.

4

IR Tx

Разъем для подключения ИК излучателя.

5

LINE

IN / OUT

Разъемы вход/выход TRS 3.5мм для

подключения источника аудио сигнала и

устройств воспроизведения аудио-сигнала

соответственно.

6

USB HOST

Разъем USB-В для подключения к USB-порту

компьютера.

7

LINK ACT

Разъем RJ-45 для подключения кабеля витой

пары с LED индикаторами LINK/ACT (таб.3).

8

LOOPOUT

Разъем для подключения локального VGA-

монитора.

9

VGA IN

Разъем для подключения источника VGA-

сигнала.

10

DC 5V

Разъем для подключения блока питания.
